سننتقل الان الى مرحله اخرى ومهمه وهى اعاده تقطيع الفولت مره اخرى وتحويله الى تردد 50 هيرتز والى موجه جيبيه ايضاً ،
الموضوع يحتاج الى شرح مفصل لكن سأدع ذلك الشرح المفصل الى موضوع منفصل اخر سنركز فيه على العمليه الاكاديميه بالتفصيل ولكن الان سنركز على ابسط واهم الدوائر وسننتقل تدريجياً من دوائر بسيطه الى اخرى اكثر تعقيدا والهدف بالطبع محاوله فهم محتوى الفكره جيداً،،
>> الموجه التى لدينا هى موجه مربعه وطبعاً اهم ما يميز الموجه المربعه هى انها اما تكون on واما تكون off وليس لها اتجاه سالب لذا تكون نقطه البدايه هى كيفيه تحويل الموجه المربعه لتصبح لها قمه فى الاتجاهين بمعنى مثلا من 0 الى 300 فولت فى الاتجاه الموجب ثم 0 مره اخرى ثم 300 فولت فى الاتجاه السالب من هنا نكون قد انطلقنا بدرجه كبيرالى لب الموضوع ،،
الدائره الاساسيه التى سنستخدمها هى full bridge لانها الافضل بكل تأكيد و منها سنتعلم كيفيه تحويل التيار من حاله الى اخرى دون الحاجه الى محول بل ويمكن رفعه وخفضه ايضاً دون الحاجه الى محول ،، فهنا مثلاً سنقوم بتحويل التيار المستمر الى تيار متردد بالتردد الذى نحتاجه ،، دعونا نتابع معاً الدائره التاليه ،
الدائره بسيطه ان شاء الله كما هو ملاحظ يتم تركيب الحمل بين نقطه اتصال كل ترانسيستورين لماذا ؟؟
لو فكرنا شويه ولو مثلاً اقترحنا اننا سنقوم بتشغيل مثلاً الترانسيتورين Q1-Q4 معا فى نفس التوقيت ونوقف عمل الموسفتين الاخرين كما بالشكل التالى
فسنجد ان التيار سيمر من الترانسيستور Q1 ثم الى الحمل ثم الى التراتنسيستور Q4 ثم الى الارضى مغلقاً بذلك الدائره ،، اذن النقطه (A) فى هذه اللحظه تصبح هى الطرف الموجب للحمل والنقطه (O) تصبح هى الطرف السالب للحمل ممتاز حتى الان ...
>> ماذا لو عكسنا الوضع واصبح Q3-Q2 هما اللذان يعملان معا فى نفس التوقبت والموسفتين الاخرين لا يعملان فى هذه الحاله يمر التيار من Q3 الى الحمل ثم الى Q2 ثم الى الارضى مغلقا بذلك الدائره ومن هنا يصبح الطرف (o) هو الطرف الموجب للحمل والطرف( A ) هو الطرف السالب للحمل اى تم عكس وضعيه الاقطاب اليس هذا هو المطلوب؟
اصبح لدينا الان موجه مربعه تعمل على الجانبين لتصبح هكذا
هذا شىء رائع والموضوع اصبح اكثر سهوله ما نحتاجه الان هو مذبذب فقط يولد لنا موجه مربعه ويفضل ان يكون لديه مخرجين يعنى TL494 تنفع بجداره او اى ايى سى اخر مثل 4047 او SG3525 يقوم هذا الايى سى بتوليد التردد المطلوب ثم نقوم بتوصيل احد المخرجين الى الموسفيتن Q1-Q4 ليعملان معاً فى نفس الوقت والطرف الاخر نقوم بتوصيله الى الموسفتين الاخرين Q2-Q3 ليعملاً معاً فى نفس التوقيت ايضاً ،،
حقيقه الامر لو تم عمل ما قلته سابقاً فان الدائره لن تعمل وذلك و لاننا وفى عالم Full Bridge ووفقاً لهذا التصميم يكون لدينا عدد 2 موسفت يحتاجون High-Side Drive لكى يعملان وهما Q1-Q3 ولن يعملان الا اذا تم توصيل لهم هذا الدرايف (ان شاء الله سيتم شرح الـ
High-Side Drive بالتفاصيل والحسابات والارقام فى موضوع منفصل ) تعالو كدا نشوف ازاى هنعمل High-Side Drive نشوف كدا الرسم الهندسى بعد التعديل
ممتاز هذه الدائره موجوده بنفس الطريقه فى عدد ضخم من الانفرترات التجاريه وتعمل عليها جميع الاجهزه تقريبا لكن المرحله القادمه ان شاء الله سنقوم بتصميم فلاتر للحصول على موجه جيبيه نقيهPure Sine Wave ،، وان كانت بالفعل هذه الموجه تحاكى الموجه الجيبيه ،، الدائره بالرسم السابق اعلاه ليست كلها بجديده علينا
الوافدون الجدد علينا هما :-
>> الترانسيستور Q5-Q6 مع المكثفان C1-C2 والديودان D1-D2 يعملان كا High-Side Drive للموسفتان Q3-Q1 وتعرف هذه الدائره علمياً باسم Bootstrap MOSFET
هذه الدائره تحل المشكله الخاصه بهذان الموسفتان نهائياً
>> الترنسيستوران Q5-Q6 يجب ان تكون ترانسيستورات جهد عالى لانه فى احد الحظات سيكون الجهد على المجمع يساوى 323DC فولت تقريبا اذا ما كنا سنعمل على خرج 220 فولت .
>> المكثفان c1-c2 يجب الا تقل قيمتهم عن 10 مايكرو وبجهد لا يقل عن 50 فولت

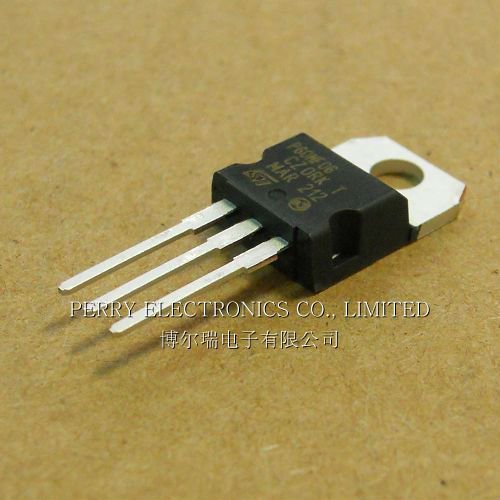

يمكن استخدام الموسفت irf 740 فى دائره الـ
Full Bridge
>> يتم توصيل اشاره الموجه المربع من الخرج الاول للاى سى الى المدخل IN_1 ثم يتم توصيل الخرج الاخر من الاى سى الى المدخل IN_2 وبالتالى تعمل المنظومه
>> هناك طريقه اكثر احترافيه وهى استخدام اى سى مختص كدرايفر للموسفت وهو برقم IR2110 وهو متوفر فى السوق المحلى ورخيص الثمن وتكون طريقه استخدامه كالتالى
طبعاً تطبق نفس الدائره على الجزء الاخر من دائره الـ
Full Bridge
نلاحظ هنا ايضا استخدام فكره الـ Bootstrap
مع الموسفت Q1 وذلك من خلال المكثف C1 و الدايود D1 وترانسيتور داخلى مدمج مع الاى سى
سأعود لكم باذن الله فى المشاركه الجديده بالقيم الفعليه للعناصر وايضاً بتجربه على برامج المحاكاه ثم بعدها بتجربه اخرى عمليه مصوره فقط تركت لكم الفكره من اجل الدارسه والاطلاع عليها ،، اترككم فى رعايه الله .
تقبلوا تحياتى
اخوكم ايهاب محمد
