المشاركة الأصلية كتبت بواسطة خضران

لكن قلي ...لماذا ينخفض هذا الجهد بعد التقطيع

انخفاض الجهد شىء طبيعى لانك تحول من تيار مستمر الى تيار متردد وقيمه التيار المستمر 311 فولت تعادل 220 فولت تيار متردد

[peipo]

المشاركة الأصلية كتبت بواسطة rashad shubita

اخي اخرجت الموجه بتردد 50 هيرتز لكن كانت قيمه الفولت الاعلى تساوي 0.840 فولت هل تنفع ؟؟؟
وشكرا

اخى الحبيب حقيه الامر لم افهم طلبك واتمنى شرح ما تريد لكن بدايه الامر التعامل مع الموجه الجيبيه مباشره له شغل اخر لانك هنا لا تريد تشويه للموجه بل تريدها كما هى وبالتالى ستحتاج الى تكبير دون تشويه

[rashad shubita]

انا الحمد لله انجزت مشروع يقوم باخراج اي موجه تريدها وبأي تردد والفولت 2.5 ^_^ بس ضايل حساب قيمه الملفات لكي اقوم بتجربتها على برنامج بروتس وشكرا على تعاونك معي
والسلام عليكم ورحمه الله وبركاته.

[خضران]

المشاركة الأصلية كتبت بواسطة peipo

شكل رائع ما شاء الله اخى خضران اريدك ان تجرب عليها مروحه وترفق لنا فيديو

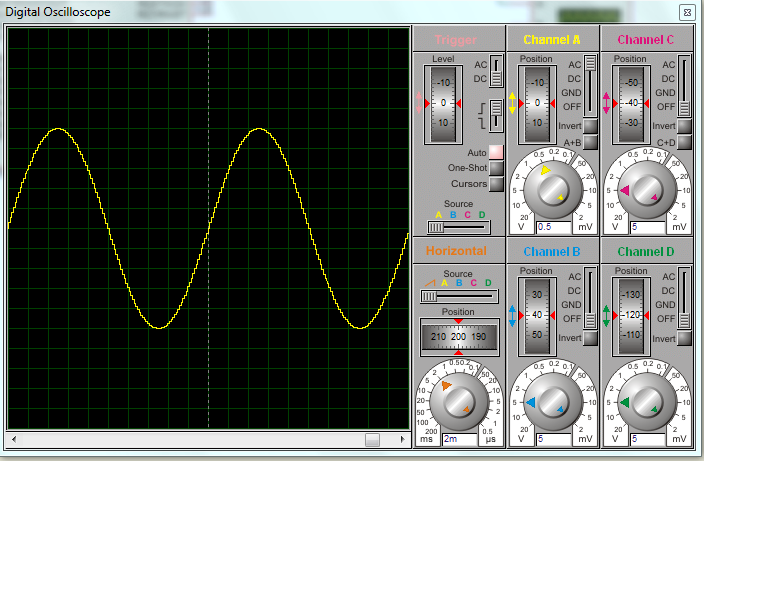

اهلا بك اخي ايهاب ..اناقمت برسم الدائرة على برنامج محاكاة وخرجتلي الموجة التالية..
http://center.jeddahbikers.com/uploa...4083094901.png
اما على الواقع فجربتهاعلى مفتاح تغيير شدة الاضاءة وهذا المفتاح لايعمل الا مع الموجة الجيبية فقط فكانت الاضاءة ثابتة وهذا يعني ان الموجة التي لدي ليست جيبية نقية ..اما بالنسبة للمروحة فليس لدي مروحة والله ولكن مفتاح تغيير شدة الاضاءة يفي بالغرض ويمكنك من خلاله معرفة الموجة نقية ام لا

[طبيب هاوي]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

نعم فكرة جميلة لكن من الممكن أن تتضرر الأسلاك التي بالمحول على الرغم من انه يمكنك أن تستخدمها مرة أخرى

شكرا استاذ عمر علي تعقيبك علي مشاركتي الاولي
ولكن الحفاظ علي قلب المحول هو الاهم اما الاسلاك ليس صعب تعويضها

[peipo]

المشاركة الأصلية كتبت بواسطة rashad shubita

انا الحمد لله انجزت مشروع يقوم باخراج اي موجه تريدها وبأي تردد والفولت 2.5 ^_^ بس ضايل حساب قيمه الملفات لكي اقوم بتجربتها على برنامج بروتس وشكرا على تعاونك معي
والسلام عليكم ورحمه الله وبركاته.

اخى الحبيب اهلا وسهلا بك
قيم الملفات اعتقد ان المهندس عمر قد قدمها لك ،، ارجو منك ارفاق ملف المشروع للفائده العامه ،،، لاحظ ان 2.5 فولت لا تصلح لتشغيل موسفت عادى او حتى logic وستحتاج مرحله درايفر ،، تقبل تحياتى

[peipo]

المشاركة الأصلية كتبت بواسطة طبيب هاوي

شكرا استاذ عمر علي تعقيبك علي مشاركتي الاولي
ولكن الحفاظ علي قلب المحول هو الاهم اما الاسلاك ليس صعب تعويضها

اخى الحبيب استخدام اللمبه لا يضر المحول هى كلها دقيقيتن فقط ويصبح المحول فى يدك دون مشاكل تذكر ،، تقبل تحياتى

[peipo]

المشاركة الأصلية كتبت بواسطة خضران

اهلا بك اخي ايهاب ..اناقمت برسم الدائرة على برنامج محاكاة وخرجتلي الموجة التالية..
http://center.jeddahbikers.com/uploa...4083094901.png
اما على الواقع فجربتهاعلى مفتاح تغيير شدة الاضاءة وهذا المفتاح لايعمل الا مع الموجة الجيبية فقط فكانت الاضاءة ثابتة وهذا يعني ان الموجة التي لدي ليست جيبية نقية ..اما بالنسبة للمروحة فليس لدي مروحة والله ولكن مفتاح تغيير شدة الاضاءة يفي بالغرض ويمكنك من خلاله معرفة الموجة نقية ام لا

اخى الحبيب خضران نحن الان بعيدون كل البعد عن الموجه الجيبيه النقيه ومازلنا فى البدايه ما قدمته حتى الان هو موجه مربعه كامله ولم تقترب حتى من الـmodified sine wave وهى المرحله القادمه ان شاء الله ثم سندخل معاً على الموجه الجيبيه النقيه Pure Sine الجديد هنا هو اننا حولنا التردد 50 كيلوا هيرتز الى 50 هيرتز مع موجه مربعه كامله ،، لاحظ اخى الحبيب خضران انى لم اقدم دوائر جاهزه انا اشرح الاساس العلمى واحده بواحده لكن تأخرى الان فى الشرح هو اننى اجرب قبل ان انشر ولكى اجرب فأنا احتاج فى هذه المرحله الى اوسيلسكوب حتى اتأكد من النتائج وهو المرحله القادمه ان شاء الله لكن الحصول على الموجه الجيبيه هو امر سهل باستخدام اى مذبذب من مذبذبات الموجه الجيبيه ،،
