انا تابعت الموضوع من الاول الى الاخرة والحمدلله قدرت افك المحول اللى عندى بس . زى الاستاذ ايهاب مستخدموا هو القلب المستخدم هو ER-35 زى اللى عندى بالظبط .ممكن اعرف عدد لفات الملف الابتدائي وعدد ملفات الثانوى بالتفاصيل وممكن طريقة لفها لانى لسة جديد واول مشاركة للموضوع مهم جدا واستخدام بورسابلاي قديم عندى .

وعليكم السلام

تمام
إنجاز عظيم

كل شىء يعتمد على جهد الدخل و الخرج الذي تريديه وأيضاً القدرة المطلوب توفيرها للخرج .

يمكنك مشاهدة المشاركة التالية بها تفاصيل الحسابات ويفضل أن يكون الإنفرتر في أول مرة بقدرة قليلة مثل 70 واط حتى لا تحدث اضرار كبيرة لو كان هناك خطأ .

http://www.qariya.info/vb/showpost.p...&postcount=247

بالنسبة لطريقة اللف فهي كالآتي :

بالنسبة للملف الإبتدائي يتم جلب السلك ذو سمك مناسب ( التفاصيل يتم جلبها عن طريق الحسابات ) ويمكن استخدام مجموعة من الأسلاك مع بعضها بدل من سلك واحد فقط حتى لا تسخن الأسلاك وتتحمل التردد العالى .

يتم لف الملف الإبتدائي ( وهو مكون من ملفين متصلين بنقطة center tapped بالمنتصف وتتصل بالقطب الموجب لدائرة التغذية ) مع العلم ان الملفين يتم لفهم بنفس الإتجاة وليس بإتجاهين متضادين .

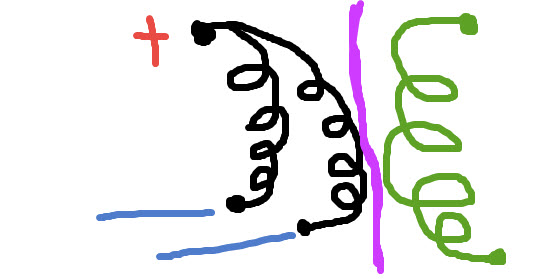

الصورة التالية توضح طريقة اللف :



ويفضل بعد لف الملف الإبتدائي يتم وضع شريط لاصق لفصل الملف الثانوي عنه .

بعد ذلك يتم لف الملف الثانوي بعدد اللفات المناسب ( المحسوبة ) فوق الشريط العازل .



هههههه أعلم أن الصور التي أنشأتها سيئة

[nour2010]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

وعليكم السلام

تمام
إنجاز عظيم

كل شىء يعتمد على جهد الدخل و الخرج الذي تريديه وأيضاً القدرة المطلوب توفيرها للخرج .

يمكنك مشاهدة المشاركة التالية بها تفاصيل الحسابات ويفضل أن يكون الإنفرتر في أول مرة بقدرة قليلة مثل 70 واط حتى لا تحدث اضرار كبيرة لو كان هناك خطأ .

http://www.qariya.info/vb/showpost.p...&postcount=247

بالنسبة لطريقة اللف فهي كالآتي :

بالنسبة للملف الإبتدائي يتم جلب السلك ذو سمك مناسب ( التفاصيل يتم جلبها عن طريق الحسابات ) ويمكن استخدام مجموعة من الأسلاك مع بعضها بدل من سلك واحد فقط حتى لا تسخن الأسلاك وتتحمل التردد العالى .

يتم لف الملف الإبتدائي ( وهو مكون من ملفين متصلين بنقطة center tapped بالمنتصف وتتصل بالقطب الموجب لدائرة التغذية ) مع العلم ان الملفين يتم لفهم بنفس الإتجاة وليس بإتجاهين متضادين .

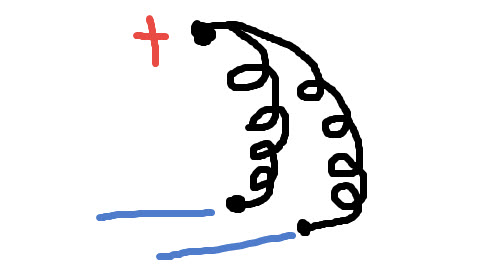

الصورة التالية توضح طريقة اللف :
