«~~||© مدخل | لتصميم دوائر انفرتر باستخدام محول ذو قلب من الفيرايت ©||~~»

[خضران]

ايها الاخوة ..محتاج حسابات هذا المحول...
ارجو المساعدة
http://center.jeddahbikers.com/uploa...4092266301.jpg

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة خضران

ايها الاخوة ..محتاج حسابات هذا المحول...
ارجو المساعدة
http://center.jeddahbikers.com/uploa...4092266301.jpg

للأسف أعتذر عن عدم تواجدي الكثير بسبب سوء جودة الإنترنت لدي بمصر والله أنا زهقت ههههههههه !!!!

تمام شوف

بالنسبة للمحول راح احاول ابحثلك عن الداتاشيت له وهو مختلف قليلاً عن اللي معنا حيث أن ER-35 تختلف عن EC-35 حيث أن الحروف تدل على المادة المصنوع منها القالب وهي مختلفة في كلا القالبين ولكنها تفرق قليلاً جداً في الحسابات وحتى ولو إستخدمت نفس حساباتنا العادية فسوف تنفع معك !!! .

من الممكن ان تذهب للرابط التالي به بيع محولات ومن ضمنها وجدت اسم مثل الذي لديك واعتقد انك تقدر تجيب Ae منه ولا تنسى انه وضعها بالمللي متر المربع حولها للسنتيمتر المربع .

http://spanish.alibaba.com/product-g...280456597.html

ولكن بصراحة لا أضمن لك انها مثل القالب لديك فالأفضل لك أن تحسب Ae بطريقة عملية ( راجع المشاركة التالية للأستاذ إيهاب ) :

http://www.qariya.info/vb/showpost.p...&postcount=197

الفكرة تعتمد على انك تقيس فرق الجهد على طرفا الملف الإبتدائي للمحول أو تقوم بقياس فرق الجهد على مكثف التغذية ويكون الجهد = 315 فولت تقريباً أو أقل .

وبعد ذلك تحاول أن تقيس التردد على طرفا الملف الإبتدائي وبأغلب البورات التي تعاملت معها وجدت انها تكون تقريباً 33333 هرتز .

أما باقي المطاليب فهي معروفة وسهلة .

[خضران]

ههههههههه ..انا عاوزك تحسبها لي يامهندس عمر..
مش فاهم المعادلات صح...

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة خضران

ههههههههه ..انا عاوزك تحسبها لي يامهندس عمر..
مش فاهم المعادلات صح...

إيش اللي انت مو فاهمه ؟؟؟؟؟؟
قم بوضع صور المعادلات وانا احاول اشرحهالك

لكن انا لن أحسبها لك بالكامل إلا لو يأست أنت من الحسابات ههههههههه

[rashad shubita]

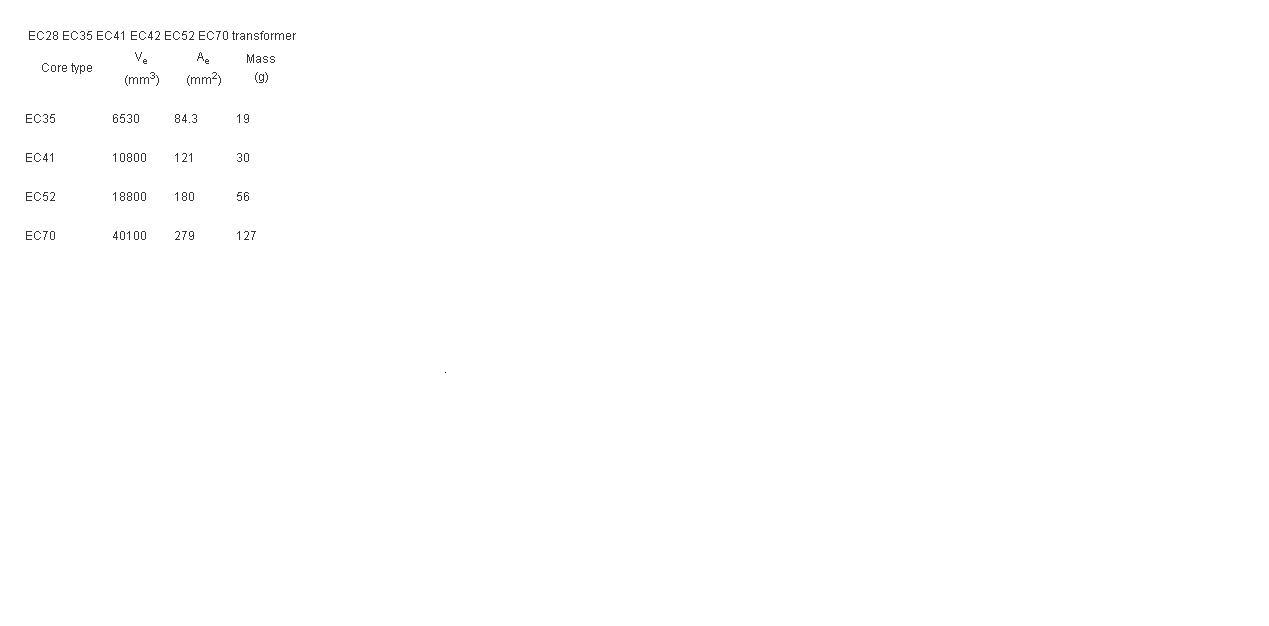

تفضل اخي خضران ان شاء الله اكون ساعتك هي AE والباقي سهل ان شاء الله

[خضران]

شكرا..جزاك الله خيرا اخي الكريم ..ساحاول احسب المعطيات وأستخرج نتائج صحيحة

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة خضران

شكرا..جزاك الله خيرا اخي الكريم ..ساحاول احسب المعطيات وأستخرج نتائج صحيحة

تمام كلام حلو حاول بنفسك وجرب

كل المعطيات المهمة اللي هاتحتاجها :

1 - القدرة المطلوبة للخرج ( يفضل ان تكون قليلة عند التجربة يعني 60 واط يكون حلو ) .
2 - أكبر جهد يعمل عليه الإنفرتر مثل 12 فولت ، وأقل جهد يعمل عليه 10.5 كمثال .
3 - التردد + Ae .

[خضران]

طيب انا طلعت عدد لفات الملف الابتدائي ..بس فيه شي مافهمته في الملف الثانوي..ارجو شرحه
http://center.jeddahbikers.com/uploa...4093513461.png
http://center.jeddahbikers.com/uploa...093513462.jpeg
