اقتباس:
المشاركة الأصلية كتبت بواسطة Omar Mekkawy
ههههههههههههههههههههه
وماله لما يتكسر منك قالب ولا 2 بدل ماتشتري المحول بالشىء الفولاني
أنا اتكسر مني العشرااااااااااااااااااات ومن زمن طويل وانا بحاول افكه .
لدي ملحوظة : بالنسبة لقياس خرج Tl494 يتم قياسه عن طريق الـ DC مو الـ AC .
أنا جربت ولقيتها نفعت بالـ DC .
ولكن يجب ان تكون سرعة إستجابة الفولتميتر كبيرة |
طيب تصدق انى لحمت الكسر بأمير وجربت لقيته شغال سبحان الله كنت متوقع انه باظ خلاص
انا عندى افو حقير من بتوع بير السلم جربت اقيس بيه على AC ادانى قراءه 11.2 فولت عند خرج الاى سى و16 فولت عند خرج الموسفت والDC بيقيس 12 فولت (انت عندك قاس كام على AC و DC)؟

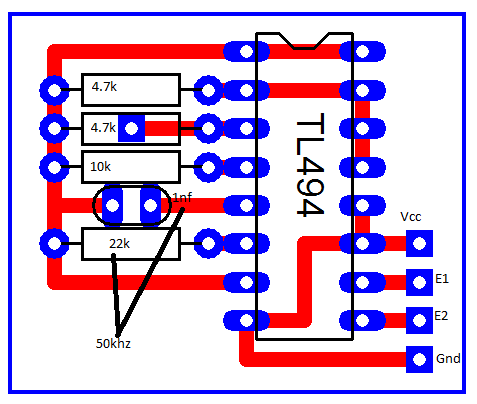

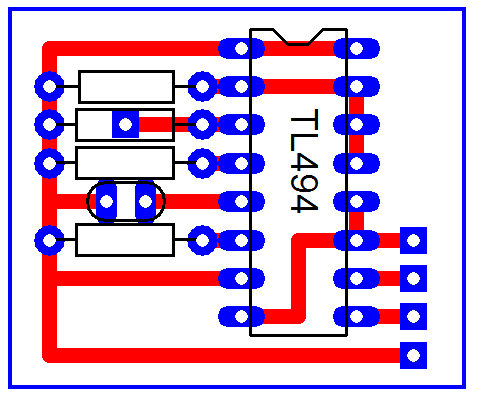

وعلى فكره انا نفذت التصميم بتاع PCB اللى انت عامله للدايره امبارح وواقف على المحول واستخدمت موسفت IRFP064N عدد 2 موصلين على مبرد واحد كبير وسميك ومركبين على عوازلتحت الموسفت بس استبدلت المقاومة 15 كيلو فى المخطط بمقاومة 2 كيلو + مقاومة متغيره 10 كيلو لان عندى بيقيس تردد 50 كيلوهرتز عند مقاومة 11.6 كيلو اوم فدلوقتى اقدر اظبط ترددى من 30 كيلو هرتز حتى 250 كيلو هرتز عن طريق المقاومة المتغيره .
جارى العمل على اختيار ولف محول يصلح لهذه الدائرة العظيمة
بارك الله فيكم جميعا
