«~~||© مدخل | لتصميم دوائر انفرتر باستخدام محول ذو قلب من الفيرايت ©||~~»

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة gamemn02

عموما ساجربها

الطرف رقم 7 للمتكاملة يجب توصيله بالأرضي ( السالب )
والطرف رقم 8 و 11 و 12 يجب توصيلهم بالطرف الموجب

والطرف رقم 1 للمتكاملة ممكن توصل به مقاومة متغيرة حيث تعطيه جهد من 0 حتى 5 فولت ( تتحكم بعرض النبضة يدوياً ) .

[gamemn02]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

الطرف رقم 7 للمتكاملة يجب توصيله بالأرضي ( السالب )
والطرف رقم 8 و 11 و 12 يجب توصيلهم بالطرف الموجب

والطرف رقم 1 للمتكاملة ممكن توصل به مقاومة متغيرة حيث تعطيه جهد من 0 حتى 5 فولت ( تتحكم بعرض النبضة يدوياً ) .

بالنسبة لالطرف رقم 1 فانا لن استخدم التغذية العكسية لذا ربطته مع الارضي
باقي الاطراف مربوطة صح تمعن في الدائرة جيدا
الاطراف المتحكمة في عرض النبضة هي 1 و 2 و 3 و 16 و 15

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة gamemn02

بالنسبة لالطرف رقم 1 فانا لن استخدم التغذية العكسية لذا ربطته مع الارضي
باقي الاطراف مربوطة صح تمعن في الدائرة جيدا
الاطراف المتحكمة في عرض النبضة هي 1 و 2 و 3 و 16 و 15

لا لا لا أنت الآن لا تتحكم بعرض النبضة لأن التغذية العكسية هي أساساً المتحكمة بعرض النبضة !!!

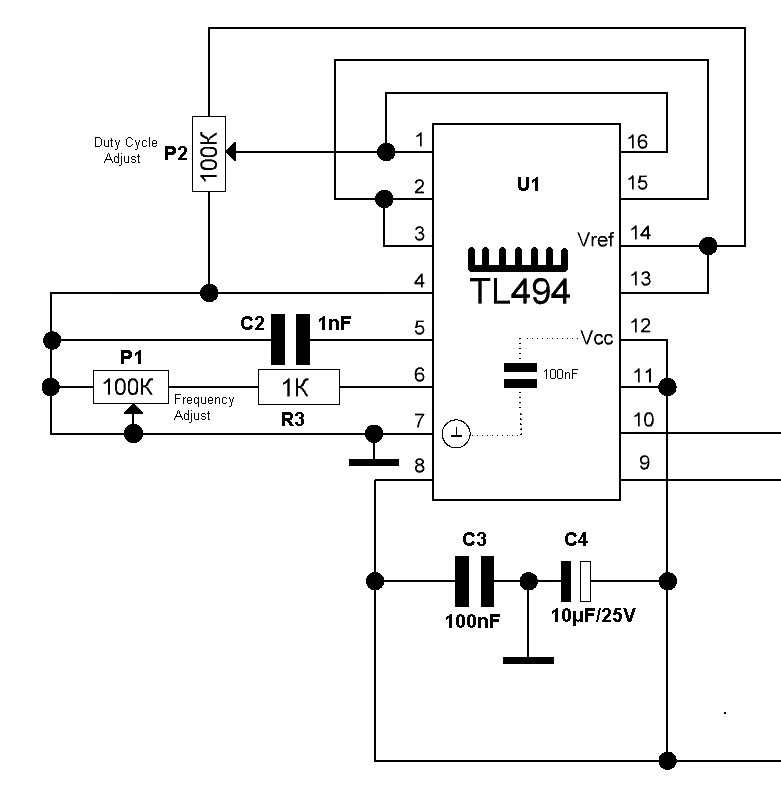

قم بتنفيذ الدارة الآتية (مفيدة جداً لأي فني متغيرة في عرض النبضة والتردد ) :

[fouady2003]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

تمام والله
أعتقد ان مشكلة عدم وجود داتاشيت او اي بيانات نهائياً سهل حلها ( لكن الطريقة مع الاستاذ إيهاب ننتظر رده )

شكرا للاهتمام يا اخ عمر
اتمنى ان نصل لطريقة فعلا نتوصل لخصائص المحولات والمتغيرات الخاصة به بدون داتا شيت
انا اعمل حاليا ايضا على اكتشاف طريقة
لكن الايام دي مضغوط في الشغل شوية
سأخبركم بكل جديد

[fouady2003]

الدائرة على البريد بورد

[شريف عادل]

تم بحمد الله بالأمس بعد معاناه عدة ساعات مع المحول من تشغيل لمبه موفره بكامل قدرتها حتى ضوئها اعلى من ضوء كهرباء الحكومة
ودرجة حرارة المسافت طبيعية فالمشتت المربوط بهم تستطيع امساكه بيدك فتجده دافئا فقط
المعاناه التى واجهتنى فى لف المحول هى كالتالى
اتبعت طريقة اللف التى ذكرها الاخر عمر وهى جوز سلك الملف الابتدائى والبدأ باللف من الطرف 0 فولت طرف الوسط للمحول ولف الطرفين الاخرين مع بعض فى اتجاه واحد والانتهاء منهم كل طرف فى اتجاه وكلما اقوم بالتجربة يعمل المحول عند توصيل خط المنتصف مع احدى الطرفين الاخرين دون الاخر وعند توصيل الاخر تنعدم الفولتيه نهائيا عند الخرج وكانت هذه هى المشكلة التى واجهتنى
فقد قمت بالحساب على المحول eer-35a بقدره 200 وات فحصلت على عدد لفات ملف ثانوى 128 لفه بقطر سلك 0.12 مم فقمت بلف الملف الثانوى اولا على المحول ولحامه فى البن الخاصه به وعزله جيدا
وفى الملف الابتدائى عدد 4 لفه لكل جانب بقطر سلك 4.0 مم وكان السلك المستخدم فى اللف هو نفس السلك المستخدم فى الملف الثانوى بقطر 0.12 مم فمن المفترض ان يكون لدى 33 سلك مع بعض للحصول على هذا القطر 4.0 مم ولكن للاستعجال فقمت بعمل 10 اسلاك فقط مجدولين على بعض فى ضفيره واحده بقياس 8 لفات على المحول
قمت بلف هذا الملف اعلى الملف الثانوى بدأت بخط النصف 0 فولت وتم لف الطرفين الاخرين مع بعض فى اتجاه واحد حتى الانتهاء من 4 لفات واخراج الطرفين الاخرين كل فى اتجاه وعزلهم وتركيب القلب والتجربة فتحدث المشكله المذكوره سابقا وهى العمل على طرف واحد وعند توصيل الطرف السالب الاخر لا يخرج المحول فولت
واعدت الفك واللف بنفس الطريقة عده مرات منها اننى قمت بلف كل طرف سالب لوحده واحد فى اعلى المحول والاخر فى اسفله وايضا نفس المشكلة
وفى النهاية خطرت لى فكرة اللف بالطريقة العادية للف المحولات السيليكونى والبدأ من احد اطراف السالب واللف عدد 4 لفات واخراج خط النصف والرجوع مره اخرى ولف 4 لفات اخرى واخراج الخط السالب الاخر وعند التجربة كانت المفاجئة فعمل المحول بشكل طبيعى جدا عند توصيل جميع اطرافه واضاء اللمبة الموفره بكامل قدرتها وكان هناك ملحوظه بسيطه وهى سماع صوت صفاره تخرج من المحول اثناء العمل وكان السبب فى ان الفراغ بين الملف النحاسى واطراف القلب الفرايت من الخارج كبيره فالمحول حجمه كبير واللفات وسمك السلك لم يملأ كل هذا الفراغ حول القلب فتم معالجتها بلف عدد كبير من العازل (شيكارتون كهرباء) حول الملف النحاسى مما ادى الى تقليل نسبة الفراغ بصوره كبيره وعدم حدوث هزه للملف النحاسى اثناء العمل تحدث هذا الصوت من الصفاره ولم يسمع له صوت صفير بعد ذلك
وكانت هذه تجربتى الاولى مع لف المحولات الفرايت

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة شريف عادل

تم بحمد الله بالأمس بعد معاناه عدة ساعات مع المحول من تشغيل لمبه موفره بكامل قدرتها حتى ضوئها اعلى من ضوء كهرباء الحكومة
ودرجة حرارة المسافت طبيعية فالمشتت المربوط بهم تستطيع امساكه بيدك فتجده دافئا فقط
المعاناه التى واجهتنى فى لف المحول هى كالتالى
اتبعت طريقة اللف التى ذكرها الاخر عمر وهى جوز سلك الملف الابتدائى والبدأ باللف من الطرف 0 فولت طرف الوسط للمحول ولف الطرفين الاخرين مع بعض فى اتجاه واحد والانتهاء منهم كل طرف فى اتجاه وكلما اقوم بالتجربة يعمل المحول عند توصيل خط المنتصف مع احدى الطرفين الاخرين دون الاخر وعند توصيل الاخر تنعدم الفولتيه نهائيا عند الخرج وكانت هذه هى المشكلة التى واجهتنى
فقد قمت بالحساب على المحول eer-35a بقدره 200 وات فحصلت على عدد لفات ملف ثانوى 128 لفه بقطر سلك 0.12 مم فقمت بلف الملف الثانوى اولا على المحول ولحامه فى البن الخاصه به وعزله جيدا
وفى الملف الابتدائى عدد 4 لفه لكل جانب بقطر سلك 4.0 مم وكان السلك المستخدم فى اللف هو نفس السلك المستخدم فى الملف الثانوى بقطر 0.12 مم فمن المفترض ان يكون لدى 33 سلك مع بعض للحصول على هذا القطر 4.0 مم ولكن للاستعجال فقمت بعمل 10 اسلاك فقط مجدولين على بعض فى ضفيره واحده بقياس 8 لفات على المحول
قمت بلف هذا الملف اعلى الملف الثانوى بدأت بخط النصف 0 فولت وتم لف الطرفين الاخرين مع بعض فى اتجاه واحد حتى الانتهاء من 4 لفات واخراج الطرفين الاخرين كل فى اتجاه وعزلهم وتركيب القلب والتجربة فتحدث المشكله المذكوره سابقا وهى العمل على طرف واحد وعند توصيل الطرف السالب الاخر لا يخرج المحول فولت
واعدت الفك واللف بنفس الطريقة عده مرات منها اننى قمت بلف كل طرف سالب لوحده واحد فى اعلى المحول والاخر فى اسفله وايضا نفس المشكلة
وفى النهاية خطرت لى فكرة اللف بالطريقة العادية للف المحولات السيليكونى والبدأ من احد اطراف السالب واللف عدد 4 لفات واخراج خط النصف والرجوع مره اخرى ولف 4 لفات اخرى واخراج الخط السالب الاخر وعند التجربة كانت المفاجئة فعمل المحول بشكل طبيعى جدا عند توصيل جميع اطرافه واضاء اللمبة الموفره بكامل قدرتها وكان هناك ملحوظه بسيطه وهى سماع صوت صفاره تخرج من المحول اثناء العمل وكان السبب فى ان الفراغ بين الملف النحاسى واطراف القلب الفرايت من الخارج كبيره فالمحول حجمه كبير واللفات وسمك السلك لم يملأ كل هذا الفراغ حول القلب فتم معالجتها بلف عدد كبير من العازل (شيكارتون كهرباء) حول الملف النحاسى مما ادى الى تقليل نسبة الفراغ بصوره كبيره وعدم حدوث هزه للملف النحاسى اثناء العمل تحدث هذا الصوت من الصفاره ولم يسمع له صوت صفير بعد ذلك
وكانت هذه تجربتى الاولى مع لف المحولات الفرايت

هههههههههه وأخيراً
ألف مبروك

[شريف عادل]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

هههههههههه وأخيراً
ألف مبروك

هههههههههههه الله يبارك فيك يا كبير

بس انا لسه فى مرحلة ال Test والتجريب مدخلتش مرحلة الإحترافية
بس اوعدك لما اوصلها هتشوف حجات جامده جدا


بس فيه نقاش بسيط محتاج رأى الخبراء مثل استاذ ايهاب وعمر باشا فيه

1- تلاحظ اتصال طرفى خرج المتكاملة TL494 مباشرة مع بوابة المسافت دون وجود مقاومة صغيره لتنظيف الموجه من الشوائب فأيهما اصلح ولماذا؟

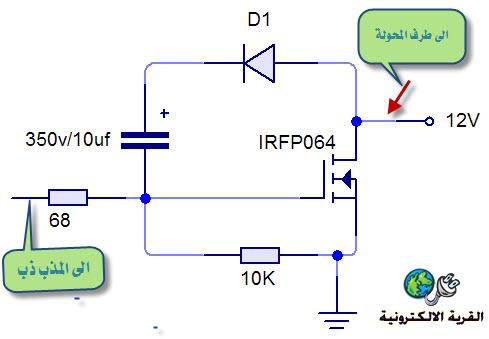

2- الموسفت موصل بين الطرفين G ,S مقاومة وهذا صحيح وذلك لضمان استقرارية مدخل الترانزستور حتى يتخلص من بعض الشوائب الغير مرغوبة وخاصة عندما يتم توصيله الى البطارية فى اول مرة ولكن كان يجب توصيل مكثف 350فولت 10 مايكرو مع دايود على التوالى بين الطرفين D,G ايضا حتى يقومان بدور الفلتر حيث يقومان بتنضيف الموجة والتخلص من الشوائب الناجمة عن عملية الرفع والتى تسما البيك فولت فتصبح دائرة الدرايف كما بالصوره التالية للأستاذ / سعيد قادر

3-ما هى مواصفات الملف الحلقى الموصل على التوالى مع المكثف بعد توحيد خرج المحولة 311 فولت والذى يحد من الترددات الضارة بالأجهزة المحيطه (سمك السلك وعدد اللفات وقطر الحلقة ) ام ان اى حلقة مشابهة يتم استخراجها من اى باور سبلاى تفى بالغرض وهل لهذه الحلقة اى دور اخر او اهمية اخرى غير التخلص من الترددات الضاره؟
4- ماذا سيحدث ان تم سحب قدره اكبر من إستطاعة المحولة وهل يمكن عمل دائرة اوفرلود لحماية دائرة الانفرتر؟
5- ماذا سيحدث ان حدث شورت او قصر على خرج المحولة قبل توحيد الخرج وبعد توحيد الخرج وجعله تيار مستمر؟ هل سيؤثر بالسلب على دائرة الانفرتر وما مدى تأثيره وما الاضرار الناتجة عن هذا القصر واى قطعه يمكن ان تتلف اولا فى الدائرة؟
