المشاركة الأصلية كتبت بواسطة اليكترونات

اولا : شكرا جزيلا اخى peipo لك على الرد ولكن نفسى تشرح لى بالتفصيل لاننى احب ان اتعلم الانفيرتر بتمكن وليس امر عابر :-

1- قلت ان اختلاف القدرة فقط فى قطر السلك هل انت تقصد ان عدد لفات الملف الابتائى 3-0-3 لفة ثابتة لل500 وات ول1000 وات ول2000 وات وان لفات الثانوى 60 لفة ثابتة لل500 و1000 و2000 وات والذى يختلف فقط هو قطر السلك فكيف احدد قطر السلك الذى يناسب القدرة المطلوبة 500 او 1000 او 2000 وارجو منك وضع حسابات اثناء التوضيح .

2- كيف يتم اختيار محول الفيريت المناسب حسب قطر السلك المحسوب .ارجو وضع رسومات وحسابات لطريقة لف محول الفيريت.

3- ارجو وضع داتا شيت لمحول فيريت وتحيد كيف يمكن اخذ بيانات منها وهل التردد والفيض المستخدم فى الحسابات ياخذ من الداتا شيت فكيف يرجا التوضيح وان كان لا يستخدم من الداتا شيت فلماذا نستخدم الفيض 1500 الى 2000 والتردد 50كيلو هيرتز ارجو التوضيح

4- تقول انة كلما زاد التردد لنفس المحول قلت عدد اللفات وزادت القدرة وزادت التداخلات الكهرومغناطيسية فكيف يمكن تحديد التردد المناسب للمحول.

5- تقول ان التقطيع واحد ولكن القدرة الاكبر تعنى توصيل العديد من الموسفات بالتوازى نرجو التوضيح كم موسفت مستخدم فى 500 وكم فى 1000 وكم فى 2000 واعطاء داتا شيت توضح منها القيم الت تم اخذها من الداتا شيت لتحدي عدد الموسفت المناسب للقدرة وارجو منك توضيح العدد لكل قدرة على حدة وحسابيا.
وماذا تعني او استخدام موسفات ذات قدرة اعلى ارجو التوضيح مع الرسم والداتا شيت واعطاء مثال للقيم الماخوذة من الداتا شيت لتوضيح القدرة الاعلى.

6- ارجو توضيح مخطط كامل ل tl494 لاستخدامة قبل المحول ومخطط اخر tl494 المستخدم بعد المحول مع شرح لاطراف tl494 وهل المكونات الاليكترونية مع المتكاملة قبل المحول مختلفة عن بعدة ام كما هى وان اختلفت لماذا وبعد اعطاء الرسمة هل صالحة لاى انفيرتر مهما اختلفت القدرة ام يوجد اختلاف عن اختلاف القدرة

7- ماذا تقصد forward وهل هناك انواع مختلفه فما هى واين تستخدم
8- اريد رسم لعملية التقطيع وما هو المسفت المستخدم irf740 ام 18n50 ام الاثنين واريد رم للاثنين كعملة تقطيع وهل هى واحدة 500 و1000 و 2000

ارجو من سيادتكم الشرح الوافى بالرسم والحابات والداتا شيت لكى تعم الفائدة ولكم جزيل الشكر .

اين عباقرة المنتدى لما لم يرد عليا الاخ ايهاب

[hamadalla31]

المشاركة الأصلية كتبت بواسطة اليكترونات

اين عباقرة المنتدى لما لم يرد عليا الاخ ايهاب

اخي الكترونات
اظن ان ماقاله اخي بيبو صحيح فشدة التيار الناتجة عن المحول يحددها قطر السلك المستخدم ....
ولكن هناك عامل اخر مهم في هذه الحسبة هو حجم المحول فمن حجم المحول يتم تحديد قدرته ومن عدد اللفات يتم تحديد جهود الدخل والخرج....
وبإختلاف حجم المحول ستختلف عدد اللفات...........

هذا ماوصلت اليه بعد بحث مضني علي النت واشكر اخونا بيبو الذي يعاني مثلي و مثلك في البحث عن كل هذا ثم تقديمه الينا بكل هذه البساطة
اشكرك اخي بيبوا علي هذا الجهد الكبير جدا الذي قدمته واخي عمر مكيوي وننتظر منكما المزيد كما عودتمونا بارك الله لكم جميعا

[عمار الخادم]

السلام عليكم ورحمة الله وبركاته اني من المتابعين للموضوع منذ اشهر السابقه واحببت ان اكون ملم ببعض الامور لكي اشارك وسوف ارفع لكم باذن الله صوره لانفيرتر صنع ياباني 24 فولت 220فولت باستخدام محول الافرايت لعله ياساعدكم بالتواصل الى ماتتمنوه للوصول الى دائره متكامله

[عمار الخادم]

انفيرتر من نوع ياباني 24 فولت dcوخرج 220ac \
300واط
وانشاء الله ساوافيكم بمخطط تحويل الموجه الى موجه جيبيه
ملاحظه الموسافتات المستخدمه بهذا الانفيرتر 740\540

[عمار الخادم]

[img]http://upload.qariya.info/up2014/201180/05671D232667402987213D163E8603E9.jpg[/img]
انفيرتر من نوع ياباني 24 فولت dcوخرج 220ac \
300واط
وانشاء الله ساوافيكم بمخطط تحويل الموجه الى موجه جيبيه
ملاحظه الموسافتات المستخدمه بهذا الانفيرتر 740\540

[عمار الخادم]

هذا المخطط لانفيرت الماني الصنع ساين وويف ويشرح فيه كيفية تحويل الموجه الى موجه جيبيه
اخوكم عمار الخادم بخدمتكم
مقدمة
يركز هذا التقرير على DC إلى AC العاكسون السلطة، والتي تهدف إلى تحويل بكفاءة قوة DC
مصدر إلى مصدر AC الجهد العالي، على غرار القوة التي ستكون متاحة في أي مقبس الحائط الكهربائية.
تستخدم محولات للعديد من التطبيقات، كما في الحالات التي يكون فيها الجهد المنخفض مصادر DC مثل البطاريات،
يجب تحويل الألواح الشمسية أو خلايا الوقود بحيث يمكن تشغيل أجهزة الخروج من التيار المتردد. مثال واحد
ومن شأن هذا الوضع أن يكون تحويل الطاقة الكهربائية من بطارية سيارة لتشغيل جهاز كمبيوتر محمول وتلفاز أو خلية
الهاتف.
الأسلوب الذي هو مقلوب انخفاض الجهد DC السلطة، اكتمال في خطوتين. أول
ويجري تحويل منخفض القوة العاصمة الجهد إلى العاصمة مصدر الجهد العالي، والخطوة الثانية
يجري تحويل مصدر رفيع DC إلى AC الموجي باستخدام نبض تعديل العرض. آخر
ان طريقة لاستكمال النتيجة المرجوة هو أولا تحويل منخفض القوة العاصمة الجهد إلى تيار متردد، و
ثم استخدام محول لتعزيز الجهد إلى 120 فولت. ركز على الأسلوب الأول هذا المشروع
وصف وتحديدا التحول من مصدر DC الجهد العالي إلى الناتج AC.
من مختلف DCAC
العاكسون في السوق اليوم هناك أساسا شكلين مختلفين من AC
الإخراج التي تم إنشاؤها: تعديل موجة جيبية، وwave1 شرط محض. يمكن رؤية موجة جيبية معدلة فيما أكثر
موجة مربع من موجة جيبية. يمرر عالية DC الجهد لكميات محددة من الوقت حتى يتسنى لل
متوسط ​​القوة والجهد التربيعي هي نفسها كما لو كانت موجة جيبية. هذه الأنواع من العاكسون هي الى حد
أرخص من العاكسون موجة جيبية نقية، وبالتالي فهي بدائل مغرية.
العاكسون موجة جيبية نقية، من ناحية أخرى، ينتج الناتج موجة جيبية مطابقة للقوة
الخروج من بمأخذ للتيار الكهربي. هذه الأجهزة قادرة على تشغيل الأجهزة أكثر حساسية أن تعديل
قد يسبب موجة جيبية تلف مثل: طابعات الليزر، أجهزة الكمبيوتر المحمولة، والأدوات الكهربائية، والساعات الرقمية و
المعدات الطبية. هذا النموذج من التيار المتردد أيضا يقلل من الضوضاء مسموعة في أجهزة مثل الفلورسنت
أضواء ويعمل حثي الأحمال، مثل المحركات وأسرع وأكثر هدوءا بسبب تشويه متناسق منخفضة.
1 ABS ألاسكا
1

[عمار الخادم]

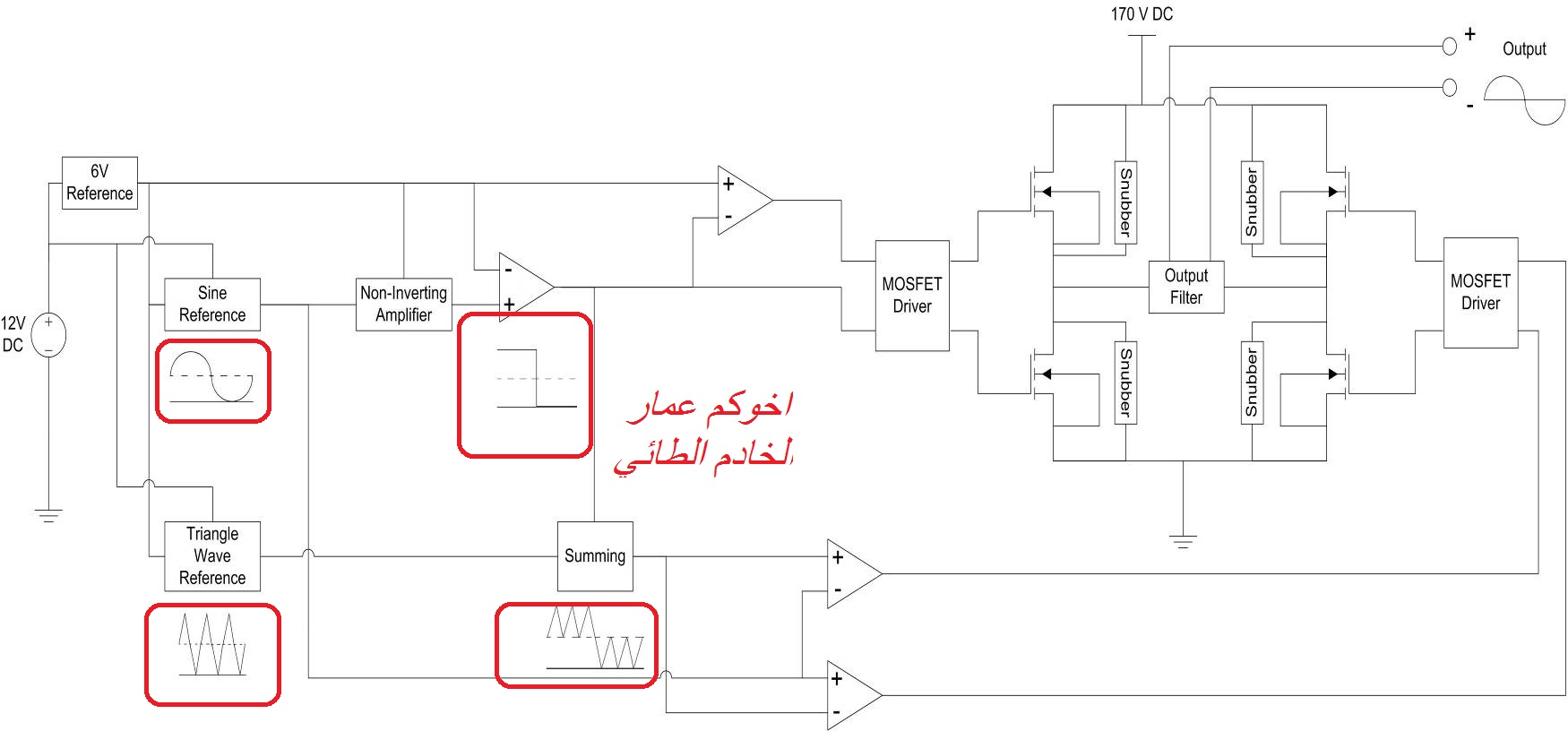

مخطط لانفيرتر ساين وويف

[عمار الخادم]

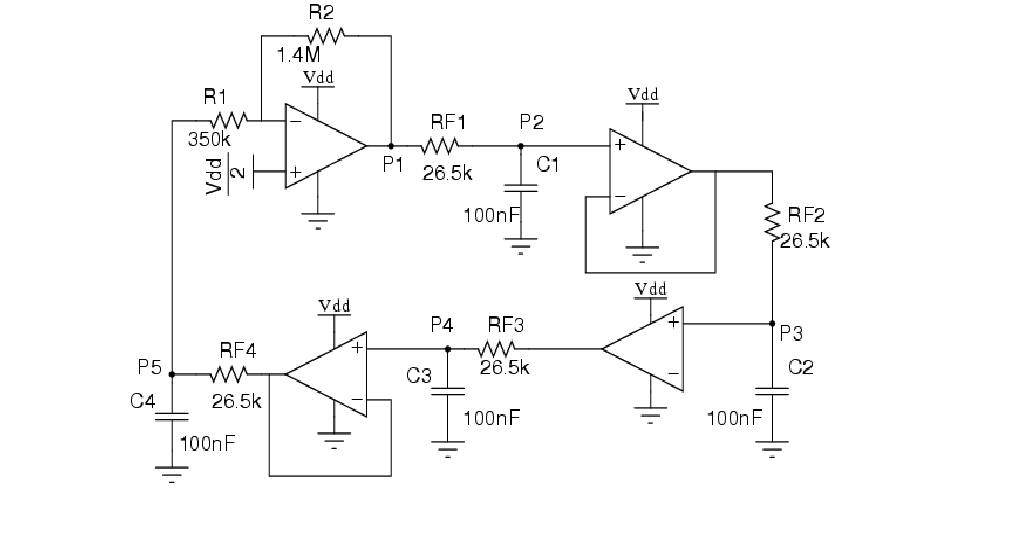

وهذه دائره الساين وويف اخوكم عمار الطائي الخادم
