المرحله الاولى هيه دائرة مولد موجه جيبيه ساين وويف كما موضح في الدائره المرفقه
مولد موجة جيبية
الخطوة الأولى ل خلق دقيقة إشارة نبض تعديل العرض باستخدام الدوائر التناظرية هي
بناء تمثيل دقيق للإشارة كنت ترغب في تكرار . في حالة وجود محض موجة جيبية
العاكس أراد فريق لبناء 60 هرتز الناتج موجة جيبية. وبالتالي هناك حاجة إلى المذبذب
إنتاج مستقرة 60 هرتز موجة جيبية التي كان التشويه القليل بحيث الإخراج يمكن أن تكون دقيقة قدر
ممكن. وقد تم اختيار " بوبا " مذبذب كوسيلة لإنتاج هذه الإشارة بسبب قدرتها على
ينتج موجة جيبية مستقرة يحتوي على تشويه القليل جدا . وتظهر الدوائر والقيم المختارة
في الشكل 13 و رقاقة OPAMP اختيار لإكمال المهمة كان LM348 كما هو جزءا غير مكلفة
وتلبي جميع متطلبات خلق هذه الموجة الجيبية .

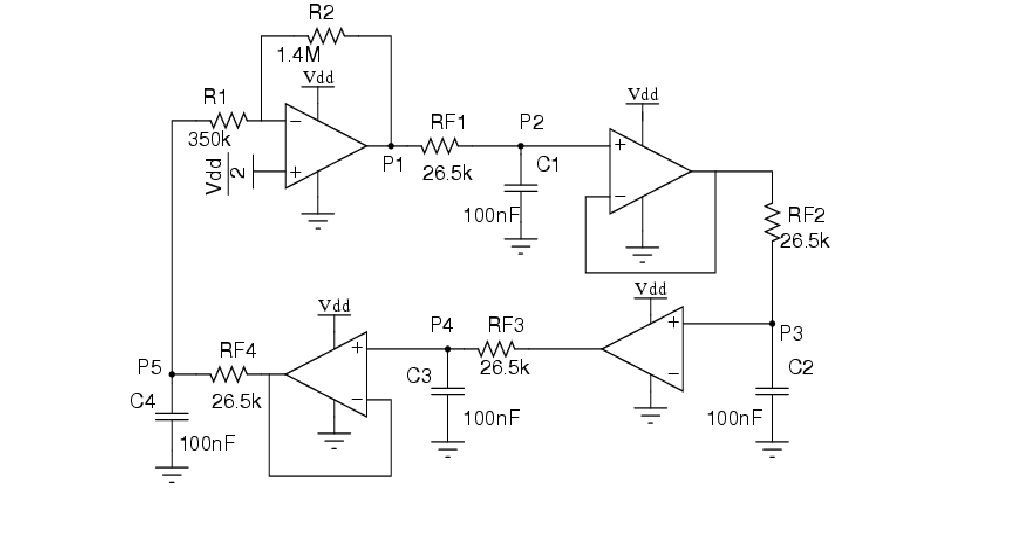

الرقم 13: بوبا المذبذب الدائرة
مذبذب بوبا لديه 4 نقاط الانتاج المختلفة ( P25 )
حيث يمكن أخذ إشارة من . P2 ديه
أكبر سعة ، ومع ذلك فإنه هو أيضا الأكثر مشوهة . P5 هو الأقل مشوهة ، ولكن لديها
أصغر السعة. الرقم 14 و الرقم 15 مقارنة إشارات اثنين أدناه.

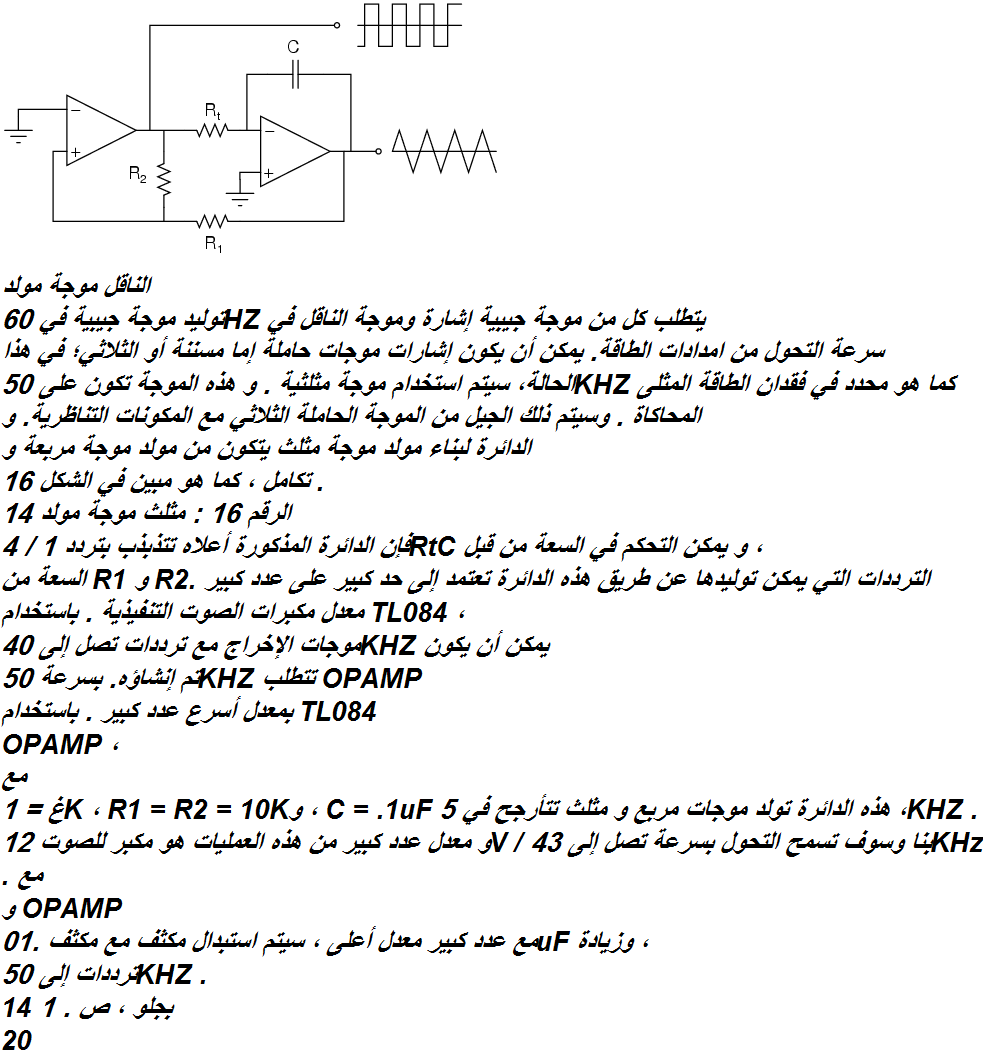

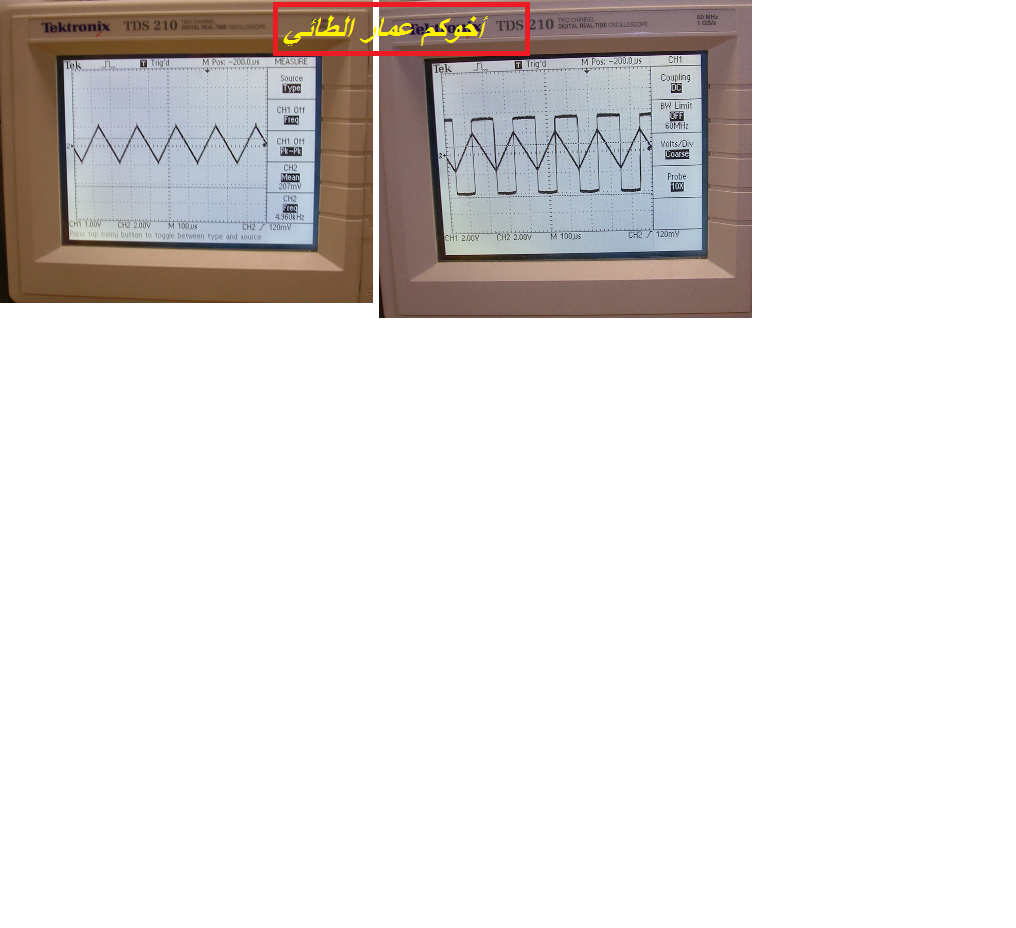

18

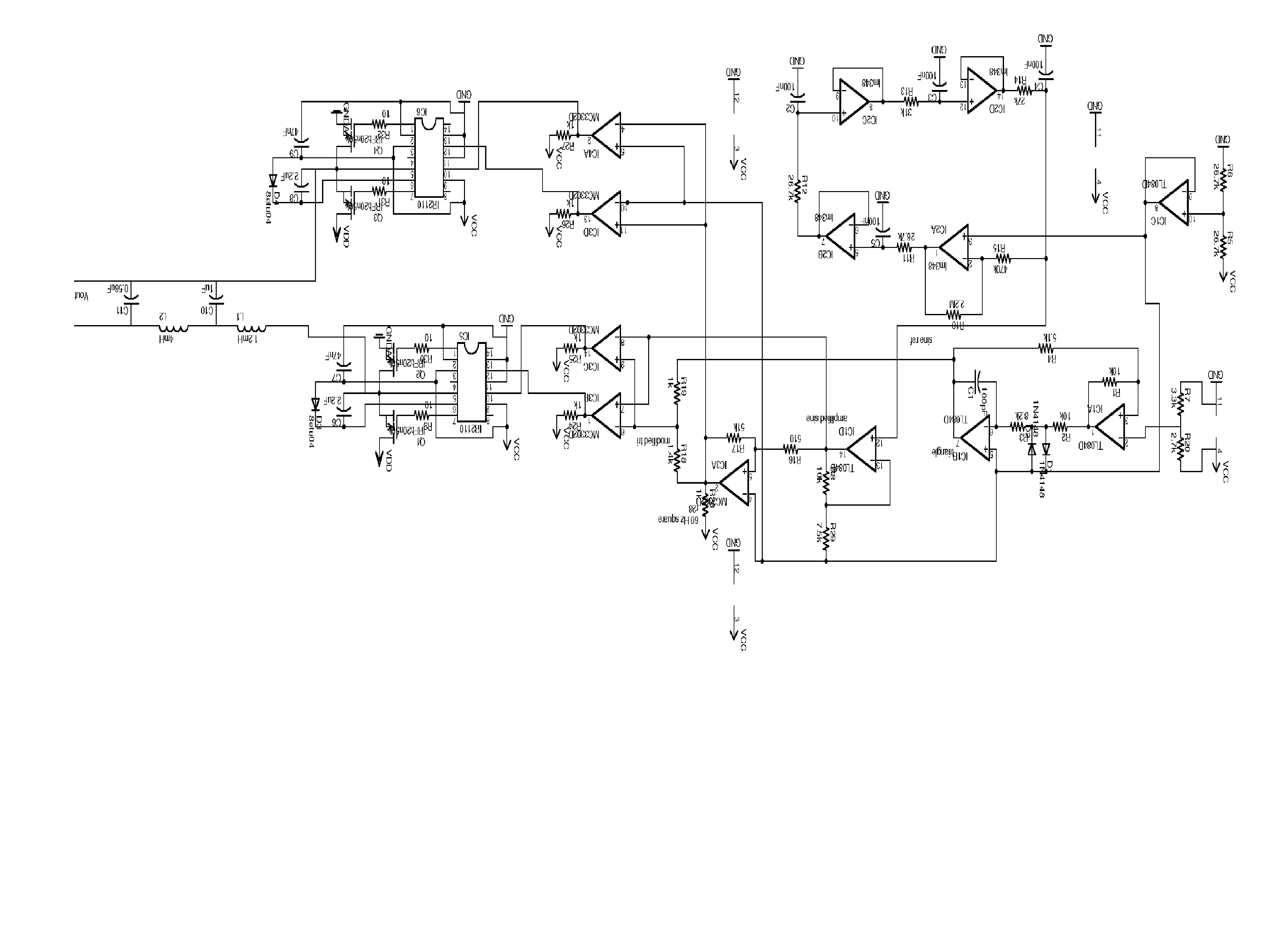

مخطط الانفيرتركامله
