HBridge
توليد موجة جيبية يتمحور حول الصفر فولت يتطلب الجهد على حد سواء الإيجابية والسلبية عبر
تحميل ، للأجزاء الإيجابية والسلبية للموجة ، على التوالي . ويمكن تحقيق هذا من نفس واحدة
مصدر من خلال استخدام MOSFET أربعة مفاتيح مرتبة في HBridge
التكوين. للحد من
فقدان الطاقة والاستفادة من التحول بسرعة أعلى ، NChannel
وقد تم اختيار الدوائر المتكاملة منخفضة المقاومة و التبديل في
الجسر. مستوى الترجمة بين الإشارات PWM والفولتية المطلوبة ل توجيه الجانب عالية التحيز NChannel
MOSFETS ، تم اختيار الدائرة سائق IR2110 MOSFET متكاملة. رسم تخطيطي لل HBridge
ويرد الدائرة مع MOSFETS و السائقين في الشكل 25 .
الرقم 25: HBridge
مع سائقين MOSFET
تجاوز جهاز IR2110 العالية والمنخفضة محرك الجانبية جميع متطلبات القيادة في الدوائر المتكاملة منخفضة المقاومة
الجسر. فهي قادرة تصل إلى 500V في التصنيف الحالي 2A بسرعة التحول بسرعة. هذا الجهاز هو
المطلوبة لدفع MOSFETS الجانب عالية في الدائرة المعينة HO ، يرجع ذلك إلى حقيقة أن البوابة ل
يجب أن يكون مصدر الجهد أعلى من استنزاف ل جهد المصدر، وهو أعلى الجهد في النظام.
هذا الجهاز يستخدم مكثف إلباس الحذاء للحفاظ على فرق الجهد حوالي 10V
فوق استنزاف لجهد المصدر . مع تكوين الجسر الكامل ، اثنين من هذه الأجهزة تستخدم ، و

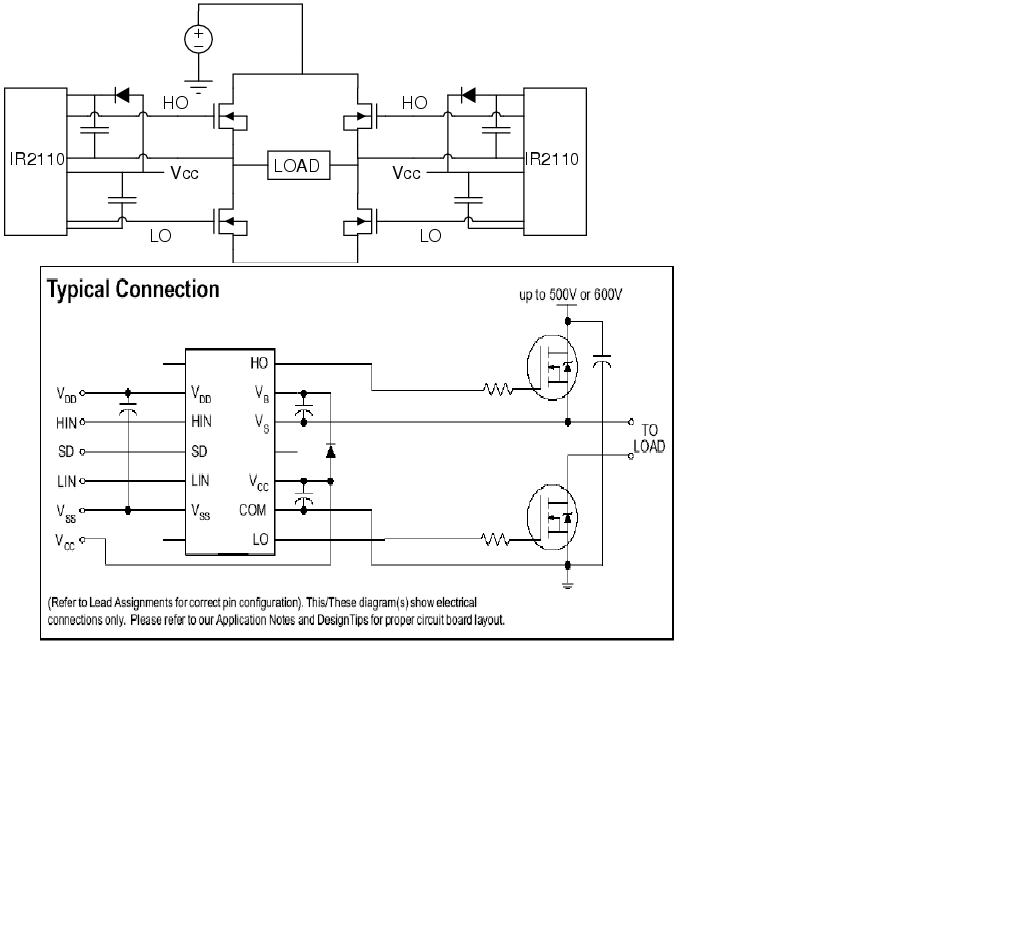

هو مبين في الشكل أعلاه. ويرد اتصال نموذجية من جهاز IR2110 واحد في الشكل 26 .
27

[عمار الخادم]

مرشح التصميم
وكانت العقبة الرئيسية الأخرى في تنفيذ هذا المشروع تصميم مرشح ، الأصلي
كان تصميم بسيط inductorcapacitor قطب واحد
انخفاض تمرير مرشح مصممة لتمرير كل إشارات تحت
50KHZ . عندما الخبز الصعود لأول مرة على حلبة فريق تستخدم الجهد المنخفض ، والمكثفات منخفضة الطاقة و
المحاثات التي كانت متوفرة في المحل ECE WPI . باستخدام هذه الطريقة عملت مرشح كما كان
صممت و كانت العقبة الوحيدة أن تأمر أجزاء مصممة ل الجهد والتيار الحاجة. و
تثير مشكلة عند البحث عن هذه الأجزاء، لأن مكونات فلتر اللازمة ل تكون قادرة على
التعامل مع ما لا يقل عن 400volts و 4amps (لأسباب الموثوقية) وكانت هذه الأجزاء كبيرة جدا وضخمة . و
كان مغو وحدها أن تزن 5 £ ويكون بطول ست بوصات ، لطلبنا هذا من شأنه
لا تفعل .
ولذلك من أجل تصحيح هذه المشكلة ذهب فريق إلى نقطة الصفر في تصميم الترددات المنخفضة
التصفية، بدلا من بسيط من الدرجة الأولى ممر منخفض التصفية، وسوف تستخدم اثنين قطب مرشح تمرير منخفض . باستخدام هذا
سوف يكون هناك نهج ضعف العديد من المكونات في التصفية ولكن حجم هذه المكونات سوف
تكون أصغر بكثير وأخف وزنا و أقل تكلفة . بعد التحقق أولا أن هذا المرشح ستعمل مع انخفاض
الجهد / الحالية أجزاء من المحل، و اشترى فريق المكونات التي يمكن التعامل مع التيار و
وطالب التيار الكهربائي من مرشح و أجريت اختبارات على مرشح جديد. تردد محاكاة
و أظهرت استجابة للمرشح أدناه في الشكل 30 .
35

[عمار الخادم]

اخوكم في الله عمارالطائي

[عمار الخادم]

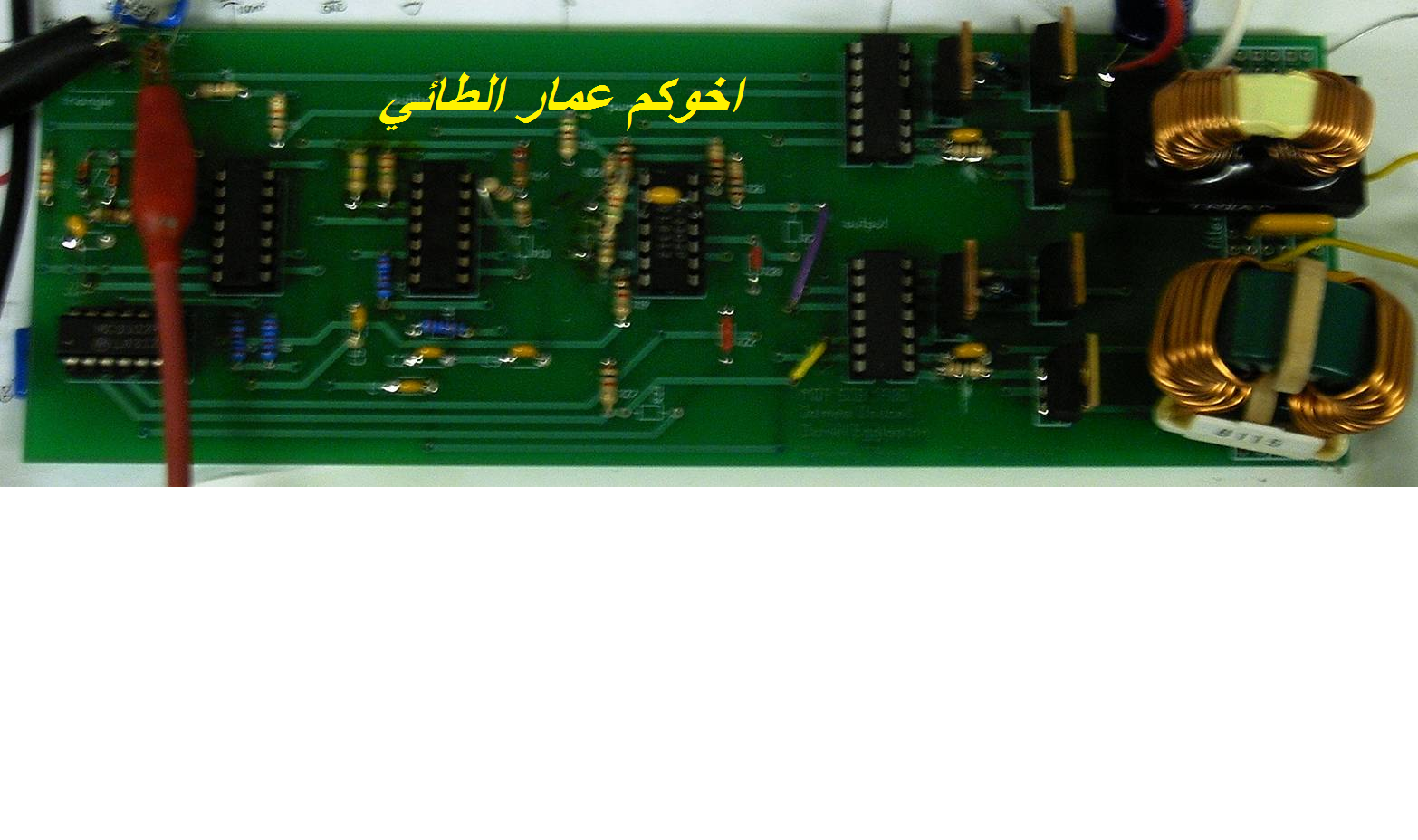

النتائج
من خلال المعالجة الدقيقة لل إشارات التحكم في الدائرة ، و الدوائر المتكاملة منخفضة المقاومة في Hbridge
كانت
تحولت بشكل صحيح ، مما أدى إلى 60 هرتز الناتج موجة جيبية، كما هو مبين في الشكل X.

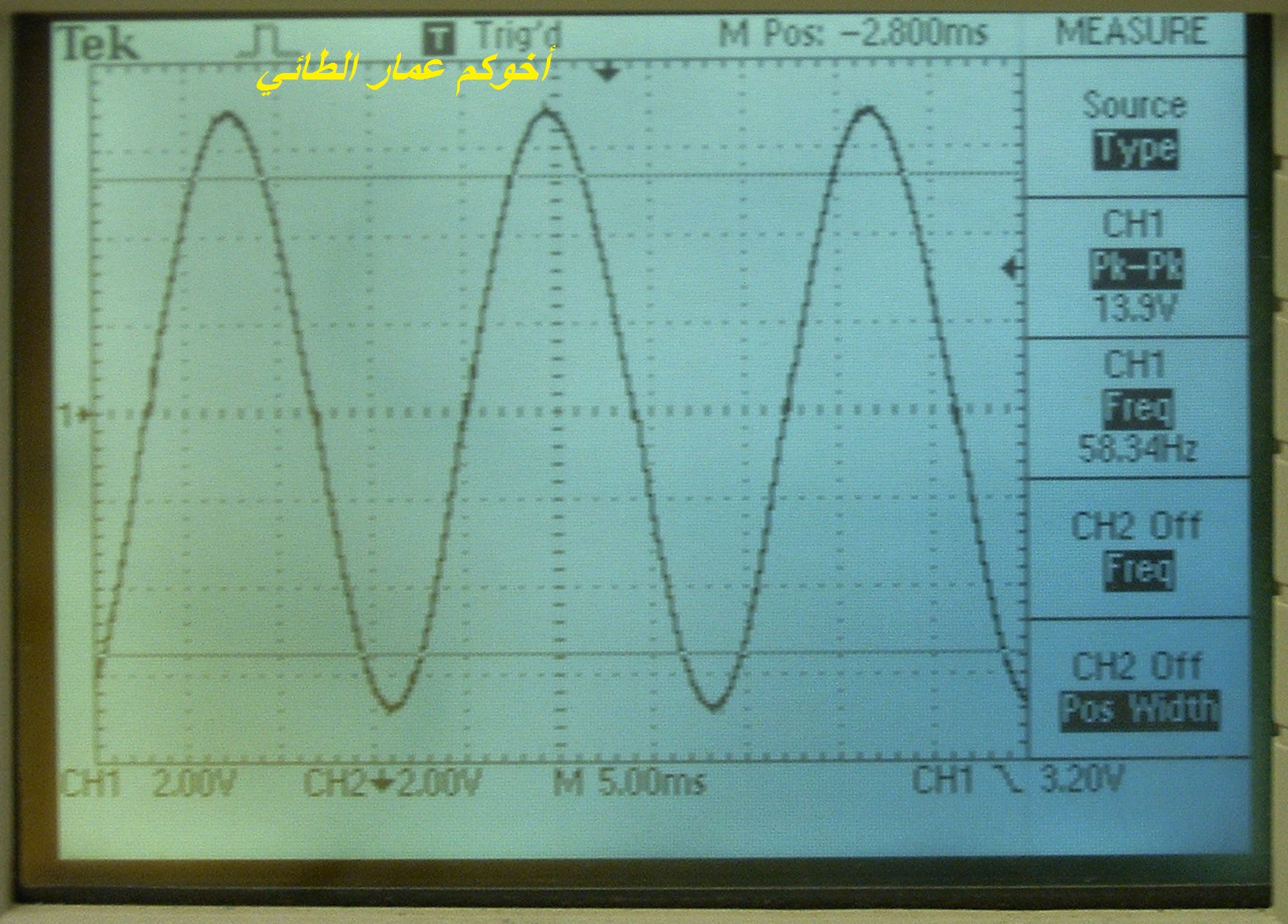

الرقم 32: 60 هرتز جيبية
وكان الناتج هو مبين أعلاه ل مساهمة الجهد من 12V و حمولة 300  بعد التصفية. و
كانت سعة الموجة الناتج 14V فقط pkpk ،
تباين أوضح بسهولة من قبل نسبة منخفضة من شرط
موجة إلى موجة مثلث إشارات التحكم . وبمجرد ضبطها للتشغيل عالية الجهد ، فإن المكسب على
سيتم زيادة مكبر للصوت noninverting ل شرط الإشارة إلى إخراج pkpk 340V
إشارة عندما
الإدخال 200V . إذا لزم الأمر ، وتواتر إشارة يمكن تعديلها عن طريق تغيير القيم المقاوم في
مولد موجة جيبية ( بوبا ) الدائرة.
في حين تشغيل العاكس وتعمل تحت ضوء أو متوسطة الأحمال ( فوق 50 مع 12V
المدخلات) ، تأثر انتاجها بمقدار اهتزازات عالية التردد عندما تم توصيل الأحمال الثقيلة . هذا
وكان سبب حدوثها من قبل عناصر في تصميم فلتر لدينا. أدى استخدام الإختناقات كما في لفائف
التشبع الأساسية عندما كان التيار في الدائرة فوق ما يقرب من .5A . والمقصود الإختناقات ل
تطبيقات تصفية AC ، ولكن المقصود أن تكون متصلا بطريقة مختلفة ل منع ارتفاع
الضوضاء تردد من إفساد مصدر نظيف . أدى تشبع الأساسي في المرشح لدينا يتصرف أشبه
المقاومة و بالتالي يسمح التذبذبات في تردد الناقل من خلال المصدر .
38Even مع المشاكل مرشح من ذوي الخبرة ، و threelevel
وقد تم توليد اشارات PWM بشكل صحيح
و يمكن استخدامها لتشغيل الأحمال مقاوم قبل التصفية. وإن كان هذا صحيحا، و تجنب جوهر
مشكلة تشبع من خلال مضاعفة وتيرة التحول وتخفيض القيم الحث في التصفية.
من خلال اختيار العناصر المناسبة في مراجعة أخرى ، يمكن أن عاد وتيرة التحول إلى
50KHZ . وهذا ينطوي على استخدام أعلى السعة / الجهد nonpolarized
مكثف و أصغر
مغو لتجنب التشبع الأساسية . في حين أن مكونات قادرة على تلبية هذه المتطلبات موجودة، هناك
كان عدم كفاية الوقت لترتيبها واختبار تشغيلها في الدائرة.
باستثناء المشاكل مرشح المذكورة أعلاه ، على حلبة يعمل كما تم تصميمها
و المقلوب الجهد DC إلى AC الجهد بشكل صحيح. كانت الكفاءة و THD من العاكس لا
محسوب بسبب كمية الوقت الذي يقضيه في التحقق تصميم واختبار ، وهي مشكلة تناولها في
قسم التوصيات.
39

[عمار الخادم]

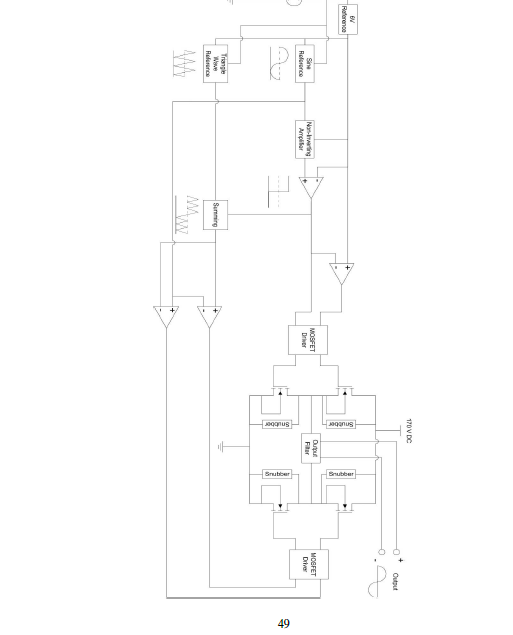

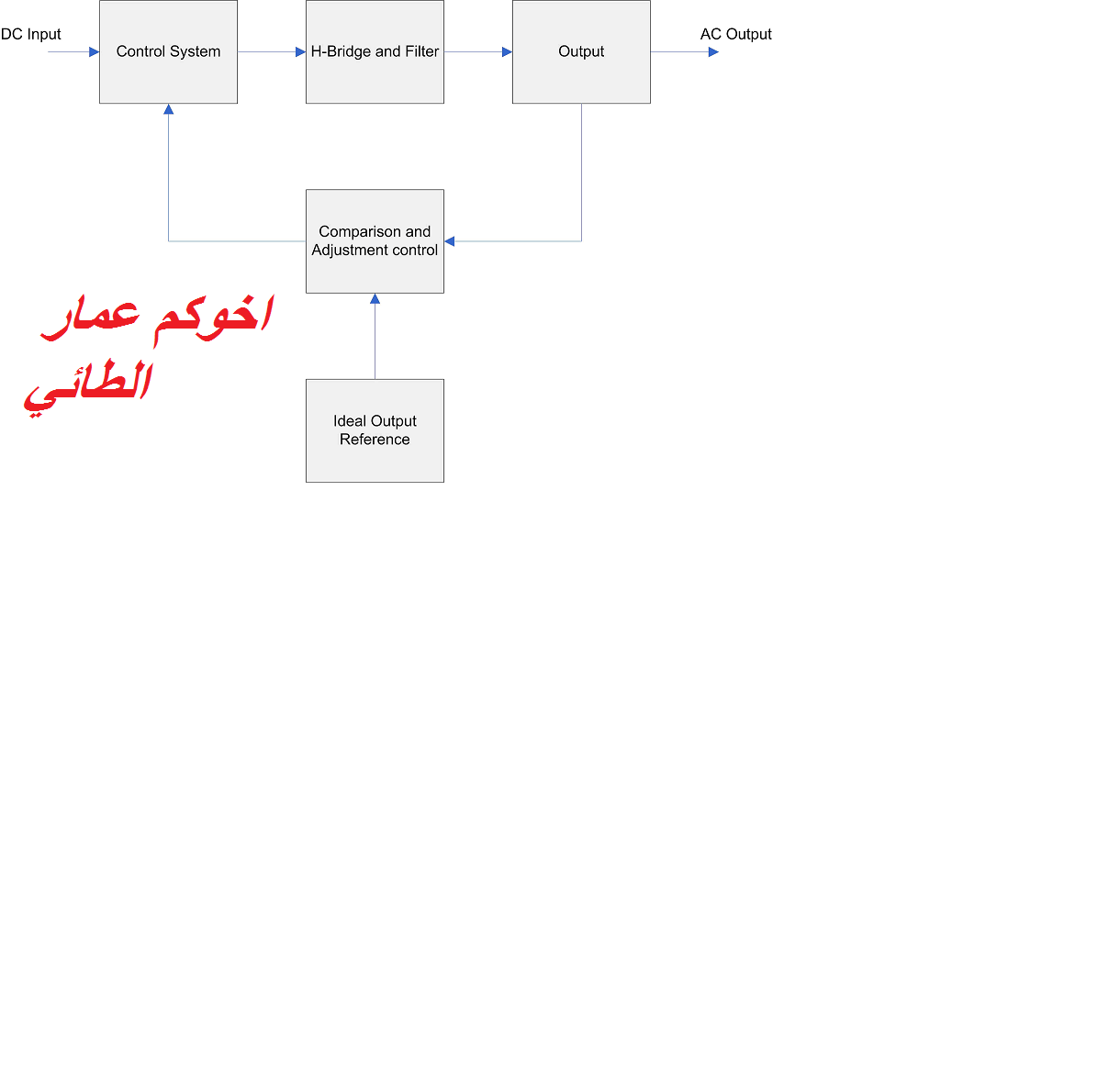

كونترول الدائر او المخطط لعمل الدائره

[عمار الخادم]

اللهم لك الحمد اللهم صل على محمد وال محمد وصحبه ومن والاه

[اليكترونات]

المشاركة الأصلية كتبت بواسطة hamadalla31

اخي الكترونات
اظن ان ماقاله اخي بيبو صحيح فشدة التيار الناتجة عن المحول يحددها قطر السلك المستخدم ....
ولكن هناك عامل اخر مهم في هذه الحسبة هو حجم المحول فمن حجم المحول يتم تحديد قدرته ومن عدد اللفات يتم تحديد جهود الدخل والخرج....
وبإختلاف حجم المحول ستختلف عدد اللفات...........

هذا ماوصلت اليه بعد بحث مضني علي النت واشكر اخونا بيبو الذي يعاني مثلي و مثلك في البحث عن كل هذا ثم تقديمه الينا بكل هذه البساطة
اشكرك اخي بيبوا علي هذا الجهد الكبير جدا الذي قدمته واخي عمر مكيوي وننتظر منكما المزيد كما عودتمونا بارك الله لكم جميعا

شكرا اخى(hamadalla31) على الرد ولكن ارجو توضيح اكثر فمثلا يوجد انفرتر 1000 وات يستعمل محول فيريت EI33 ورغم ذلك من الداتا شيت نرى W=34 , D=29 , H=31.5 والقدرة عند 50KHZ هى 125 وات فكيف تكون 125 وات وفى نفس الوقت تستعمل لانفرتر 1000 وات لذلك ارجو الشرح على هذا المثال لتعم الفائدة ومازلت ايضا فى انتظار الرد على الاتى :-
اولا : شكرا جزيلا اخى peipo لك على الرد ولكن نفسى تشرح لى بالتفصيل لاننى احب ان اتعلم الانفيرتر بتمكن وليس امر عابر :-

1- قلت ان اختلاف القدرة فقط فى قطر السلك هل انت تقصد ان عدد لفات الملف الابتائى 3-0-3 لفة ثابتة لل500 وات ول1000 وات ول2000 وات وان لفات الثانوى 60 لفة ثابتة لل500 و1000 و2000 وات والذى يختلف فقط هو قطر السلك فكيف احدد قطر السلك الذى يناسب القدرة المطلوبة 500 او 1000 او 2000 وارجو منك وضع حسابات اثناء التوضيح .

2- كيف يتم اختيار محول الفيريت المناسب حسب قطر السلك المحسوب .ارجو وضع رسومات وحسابات لطريقة لف محول الفيريت.

3- ارجو وضع داتا شيت لمحول فيريت وتحيد كيف يمكن اخذ بيانات منها وهل التردد والفيض المستخدم فى الحسابات ياخذ من الداتا شيت فكيف يرجا التوضيح وان كان لا يستخدم من الداتا شيت فلماذا نستخدم الفيض 1500 الى 2000 والتردد 50كيلو هيرتز ارجو التوضيح

4- تقول انة كلما زاد التردد لنفس المحول قلت عدد اللفات وزادت القدرة وزادت التداخلات الكهرومغناطيسية فكيف يمكن تحديد التردد المناسب للمحول.

5- تقول ان التقطيع واحد ولكن القدرة الاكبر تعنى توصيل العديد من الموسفات بالتوازى نرجو التوضيح كم موسفت مستخدم فى 500 وكم فى 1000 وكم فى 2000 واعطاء داتا شيت توضح منها القيم الت تم اخذها من الداتا شيت لتحدي عدد الموسفت المناسب للقدرة وارجو منك توضيح العدد لكل قدرة على حدة وحسابيا.
وماذا تعني او استخدام موسفات ذات قدرة اعلى ارجو التوضيح مع الرسم والداتا شيت واعطاء مثال للقيم الماخوذة من الداتا شيت لتوضيح القدرة الاعلى.

6- ارجو توضيح مخطط كامل ل tl494 لاستخدامة قبل المحول ومخطط اخر tl494 المستخدم بعد المحول مع شرح لاطراف tl494 وهل المكونات الاليكترونية مع المتكاملة قبل المحول مختلفة عن بعدة ام كما هى وان اختلفت لماذا وبعد اعطاء الرسمة هل صالحة لاى انفيرتر مهما اختلفت القدرة ام يوجد اختلاف عن اختلاف القدرة

7- ماذا تقصد forward وهل هناك انواع مختلفه فما هى واين تستخدم
8- اريد رسم لعملية التقطيع وما هو المسفت المستخدم irf740 ام 18n50 ام الاثنين واريد رم للاثنين كعملة تقطيع وهل هى واحدة 500 و1000 و 2000

ارجو من سيادتكم الشرح الوافى بالرسم والحسابات والداتا شيت لكى تعم الفائدة ولكم جزيل الشكر
