«~~||© مدخل | لتصميم دوائر انفرتر باستخدام محول ذو قلب من الفيرايت ©||~~»

[عمار الخادم]

المشاركة الأصلية كتبت بواسطة عمار الخادم

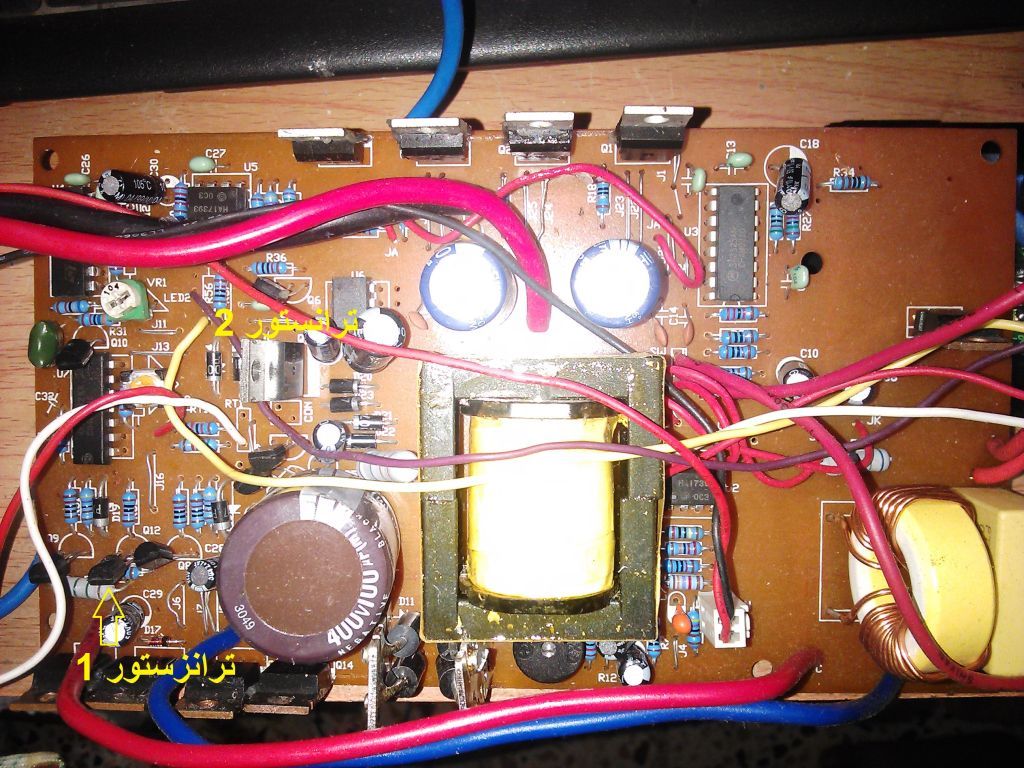

هذهه دائره انفيرتر اوعكسه 24 فولت 220 لاتعمل وارجو من الاخوه المساعده في تصليها وصياناتها ولو بالشرح للاجزائها حتى اتمكن من فهما ومراحلها وبسق ان نشرت الصوره ولا من مجيب الله عليكم الرد وانا حاضر بالنسبه لاي سوال بخصوصها ولكم جزيل الشكر الاحترام

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة عمار الخادم

هذهه دائره انفيرتر اوعكسه 24 فولت 220 لاتعمل وارجو من الاخوه المساعده في تصليها وصياناتها ولو بالشرح للاجزائها حتى اتمكن من فهما ومراحلها وبسق ان نشرت الصوره ولا من مجيب الله عليكم الرد وانا حاضر بالنسبه لاي سوال بخصوصها ولكم جزيل الشكر الاحترام

هل ممكن تضع لنا اسماء الأيسيهات ؟

عامةً قم بفحص الترانزيستورات فالعيب على الأغلب فيها .

ولو لديك جهاز أوسيليسكوب راح يفيدك في عملية الصيانة.

[عمار الخادم]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

هل ممكن تضع لنا اسماء الأيسيهات ؟

عامةً قم بفحص الترانزيستورات فالعيب على الأغلب فيها .

ولو لديك جهاز أوسيليسكوب راح يفيدك في عملية الصيانة.

اخ عمر سلام عليكم كنت منتظر رد منك او من الاستاذ سعيد اوالاستاذ ايهاب وذالك لمعرفتكم ودرايتكم بهذا النوع من الانفيتر
اولا الدائره متكونه من الموسفت irf 540
وايضل الموسيفت irf 740
,الفيوز ينصهر في كل حالة تشغيل وقد فحصت الموسفتات لقيت واحد فيه شورة
وقمت باستبداله ولاحظت ان الشورة يحصل بعد ثواني من التشغيل اي في بداية التشغيل لايوجد شورة اوقصر في الدائره ولكن بعد ثواني يحصل الشورة ويفصل المصهر وسرفع لك رقم الاسياتاخ عمر كل شي متوفر والحمد لله جهاز الاسلسكوب موجود وكل اجهزة الفحص ورشة صيانه كامله ولله الحمد لكن لاريد ان اعمل الصيانه لكل جهاز اذا لم يكن عندي مخطط له او فهمي للدائر وكيف تعمل ومراحل الدائره مثلا الدرايف او المذبذب وكافت مراحله

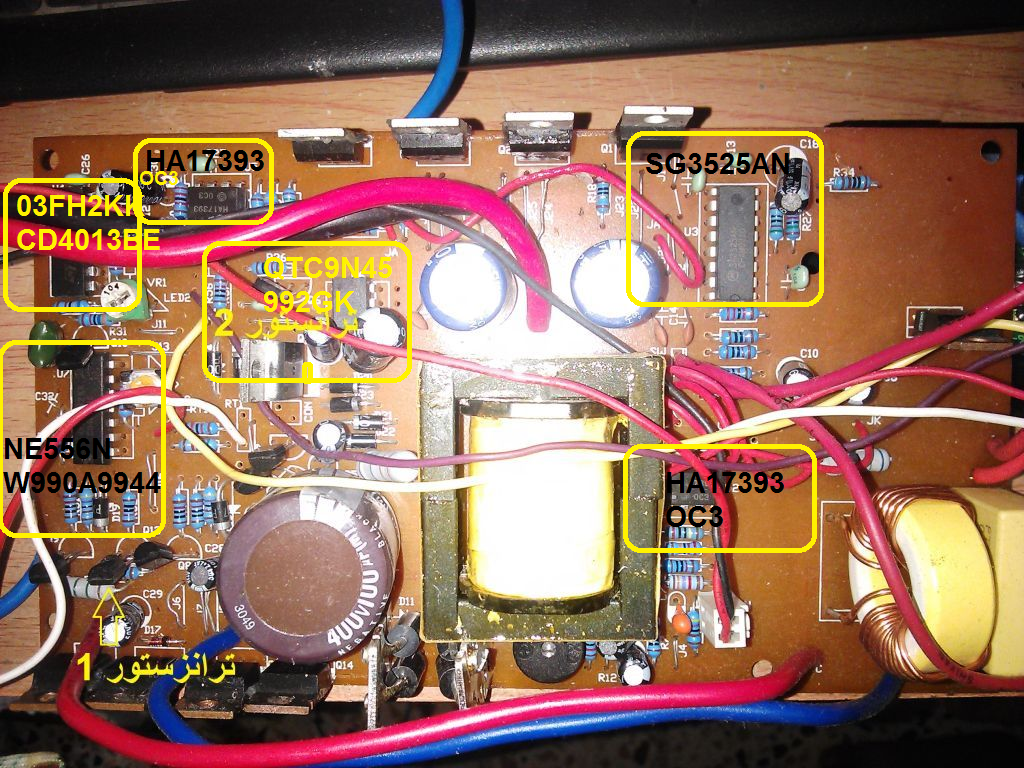

هذه صورة الدائر موضح فيها كل ايس ورقمه وياريت تتواصل معاي اخ جزاك الله كل غير ويكون التوال سريع وشكرا لكل من رد على موضعي اوستفساري والسلام عليكم اينما كنتم

[عمار الخادم]

.

المشاركة الأصلية كتبت بواسطة عمار الخادم

اخ عمر سلام عليكم كنت منتظر رد منك او من الاستاذ سعيد اوالاستاذ ايهاب وذالك لمعرفتكم ودرايتكم بهذا النوع من الانفيتر
اولا الدائره متكونه من الموسفت irf 540
وايضل الموسيفت irf 740
,الفيوز ينصهر في كل حالة تشغيل وقد فحصت الموسفتات لقيت واحد فيه شورة
وقمت باستبداله ولاحظت ان الشورة يحصل بعد ثواني من التشغيل اي في بداية التشغيل لايوجد شورة اوقصر في الدائره ولكن بعد ثواني يحصل الشورة ويفصل المصهر وسرفع لك رقم الاسياتاخ عمر كل شي متوفر والحمد لله جهاز الاسلسكوب موجود وكل اجهزة الفحص ورشة صيانه كامله ولله الحمد لكن لاريد ان اعمل الصيانه لكل جهاز اذا لم يكن عندي مخطط له او فهمي للدائر وكيف تعمل ومراحل الدائره مثلا الدرايف او المذبذب وكافت مراحله
هذه صورة الدائر موضح فيها كل ايس ورقمه وياريت تتواصل معاي اخ جزاك الله كل غير ويكون التوال سريع وشكرا لكل من رد على موضعي اوستفساري والسلام عليكم اينما كنتم

وهذه الدائره مقاربه لها مع اختلاف بعض الايسيات

[عمار الخادم]

[QUOTE=عمار الخادم;933503]اخ عمر سلام عليكم كنت منتظر رد منك او من الاستاذ سعيد اوالاستاذ ايهاب وذالك لمعرفتكم ودرايتكم بهذا النوع من الانفيتر
اولا الدائره متكونه من الموسفت irf 540
وايضل الموسيفت irf 740
,الفيوز ينصهر في كل حالة تشغيل وقد فحصت الموسفتات لقيت واحد فيه شورة
وقمت باستبداله ولاحظت ان الشورة يحصل بعد ثواني من التشغيل اي في بداية التشغيل لايوجد شورة اوقصر في الدائره ولكن بعد ثواني يحصل الشورة ويفصل المصهر وسرفع لك رقم الاسياتاخ عمر كل شي متوفر والحمد لله جهاز الاسلسكوب موجود وكل اجهزة الفحص ورشة صيانه كامله ولله الحمد لكن لاريد ان اعمل الصيانه لكل جهاز اذا لم يكن عندي مخطط له او فهمي للدائر وكيف تعمل ومراحل الدائره مثلا الدرايف او المذبذب وكافت مراحله
هذه صورة الدائر موضح فيها كل ايس ورقمه وياريت تتواصل معاي اخ جزاك الله كل غير ويكون التوال سريع وشكرا لكل من رد على موضعي اوستفساري والسلام عليكم اينما كنتم[/QUOTالدائه تعمل على 24 فولت بطاريتين
استفار هل ممكن جعله تعمل على 12 فولت بطاريه واحده ارجو الاجابه من المختصين ولكم جزيل الشكر

[Omar Mekkawy]

سلام عليكم أخوي

مبدإياً ما هي قدرة الإنفرتر هذا ؟

لدي ملاحظة بالنسبة لهذا الإنفرتر هو أن الموسفيتات التي بالجزء الإبتدائي للدارة لا تصلح لأن الموسفيتات هذه راح يتم فقد جزء كبير في الطاقة بها لأنها تتحمل جهود عالية مثل 100 فولت وكذلك مقاومتها الداخلية كبيرة ( 0.50 أوم بالنسبة لـ IRf540 ) مقارنةً بأنواع أخرى من الموسفيتات مثل IRFZ44N و IRF1010E و IRF1407 و فلذلك تسخن بسهولة وتحترق !!!!

لو تم إستبدالها بنوع آخر مثلهم مو راح تتحرق الموسفيتات بسهولة .

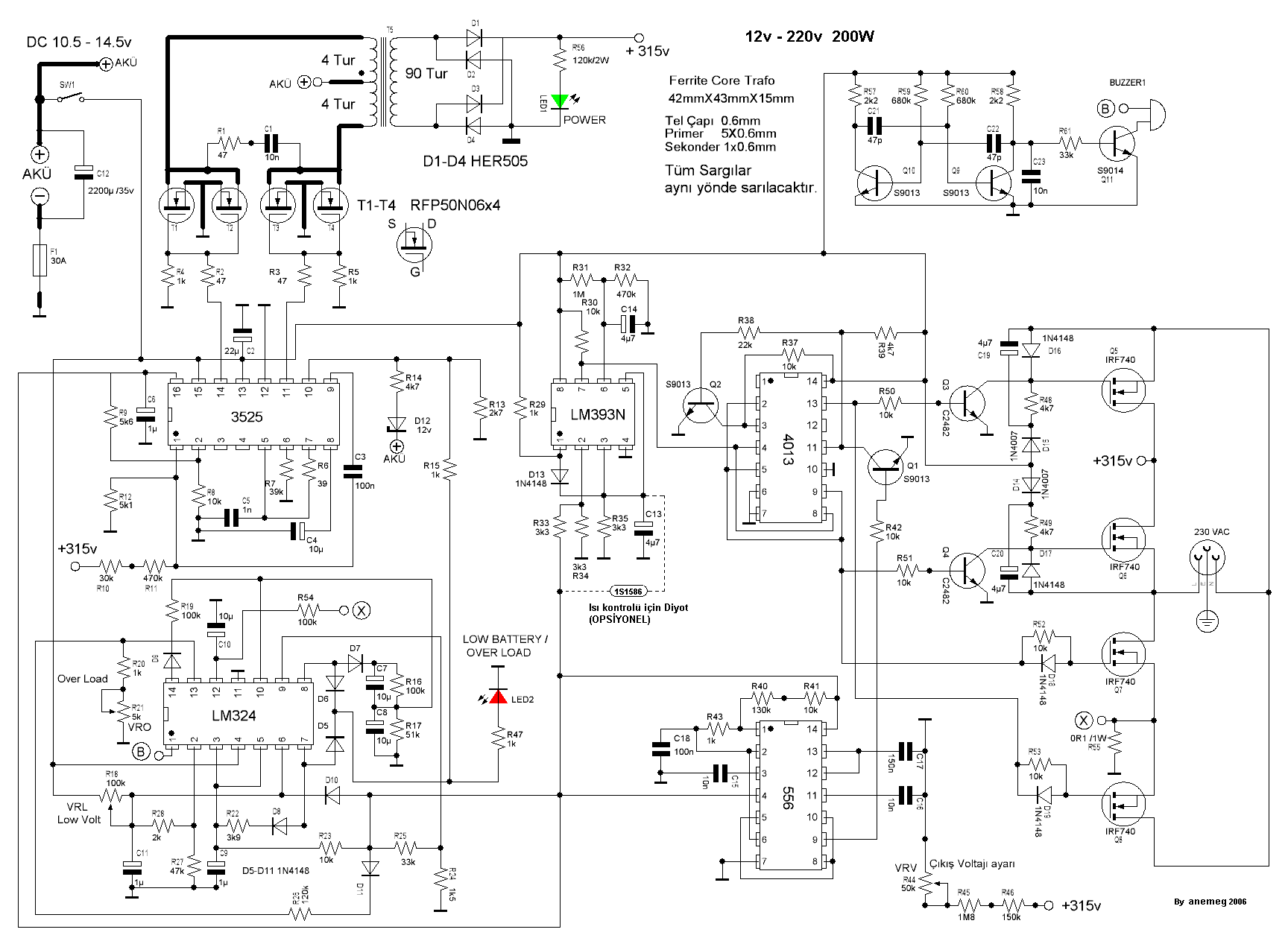

حتى لو نظرت إلى التصميم التالي راح تجد إن الموسفيتات المستخدمة مناسبة 50N06 بخلاف IRF540 حيث تتحمل 60 فولت و 50 أمبير ( مقاومتها الداخلية 0.023 أوم ) هي جيدة جداً .



حاول تتفقد خرج المذبذب بالأوسليسكوب ( على أرجل الموسفيتات ) وممكن تحاول تفصل الموسفيتات من أماكنها وجرب تفحص فممكن يكون المذبذب معطوب.

بالنسبة لخرج الإنفرتر ( عند مرحلة توحيد الخرج بعد المحول ) هل هناك قصر ؟؟

[عمار الخادم]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

سلام عليكم أخوي

مبدإياً ما هي قدرة الإنفرتر هذا ؟

لدي ملاحظة بالنسبة لهذا الإنفرتر هو أن الموسفيتات التي بالجزء الإبتدائي للدارة لا تصلح لأن الموسفيتات هذه راح يتم فقد جزء كبير في الطاقة بها لأنها تتحمل جهود عالية مثل 100 فولت وكذلك مقاومتها الداخلية كبيرة ( 0.50 أوم بالنسبة لـ IRf540 ) مقارنةً بأنواع أخرى من الموسفيتات مثل IRFZ44N و IRF1010E و IRF1407 و فلذلك تسخن بسهولة وتحترق !!!!

لو تم إستبدالها بنوع آخر مثلهم مو راح تتحرق الموسفيتات بسهولة .

حتى لو نظرت إلى التصميم التالي راح تجد إن الموسفيتات المستخدمة مناسبة 50N06 بخلاف IRF540 حيث تتحمل 60 فولت و 50 أمبير ( مقاومتها الداخلية 0.023 أوم ) هي جيدة جداً .



حاول تتفقد خرج المذبذب بالأوسليسكوب ( على أرجل الموسفيتات ) وممكن تحاول تفصل الموسفيتات من أماكنها وجرب تفحص فممكن يكون المذبذب معطوب.

بالنسبة لخرج الإنفرتر ( عند مرحلة توحيد الخرج بعد المحول ) هل هناك قصر ؟؟

الدائره 300 واط يباني الصنع

اخ عمر ممكن توضحلي اين هيه مرحلة المذبذب واي موسيف البعده 540
اي ممكن شرح للدائره مرحله مرحله حتى اتمكن من الفحص والرد عليك بما اقوم به

[عمار الخادم]

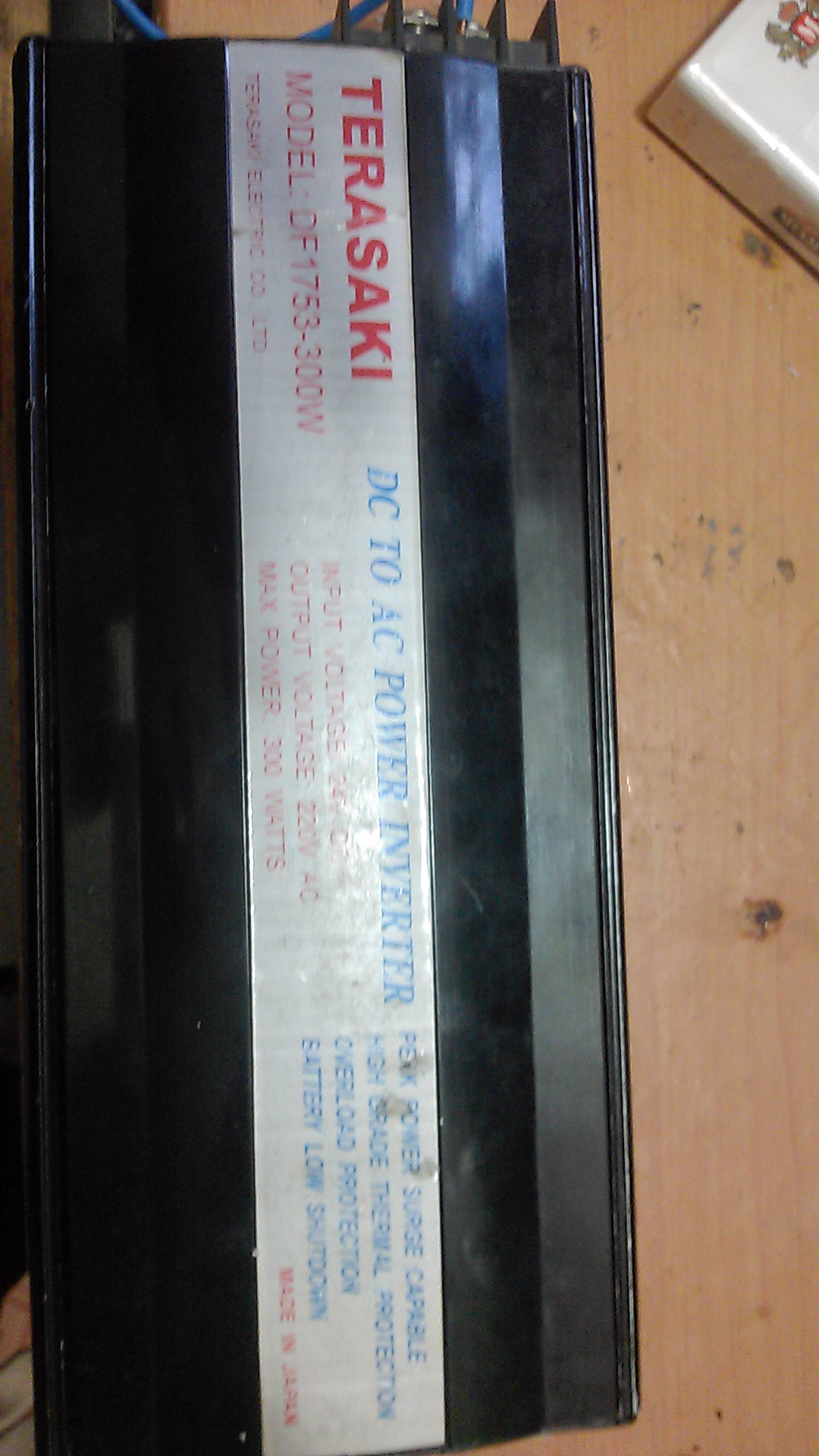

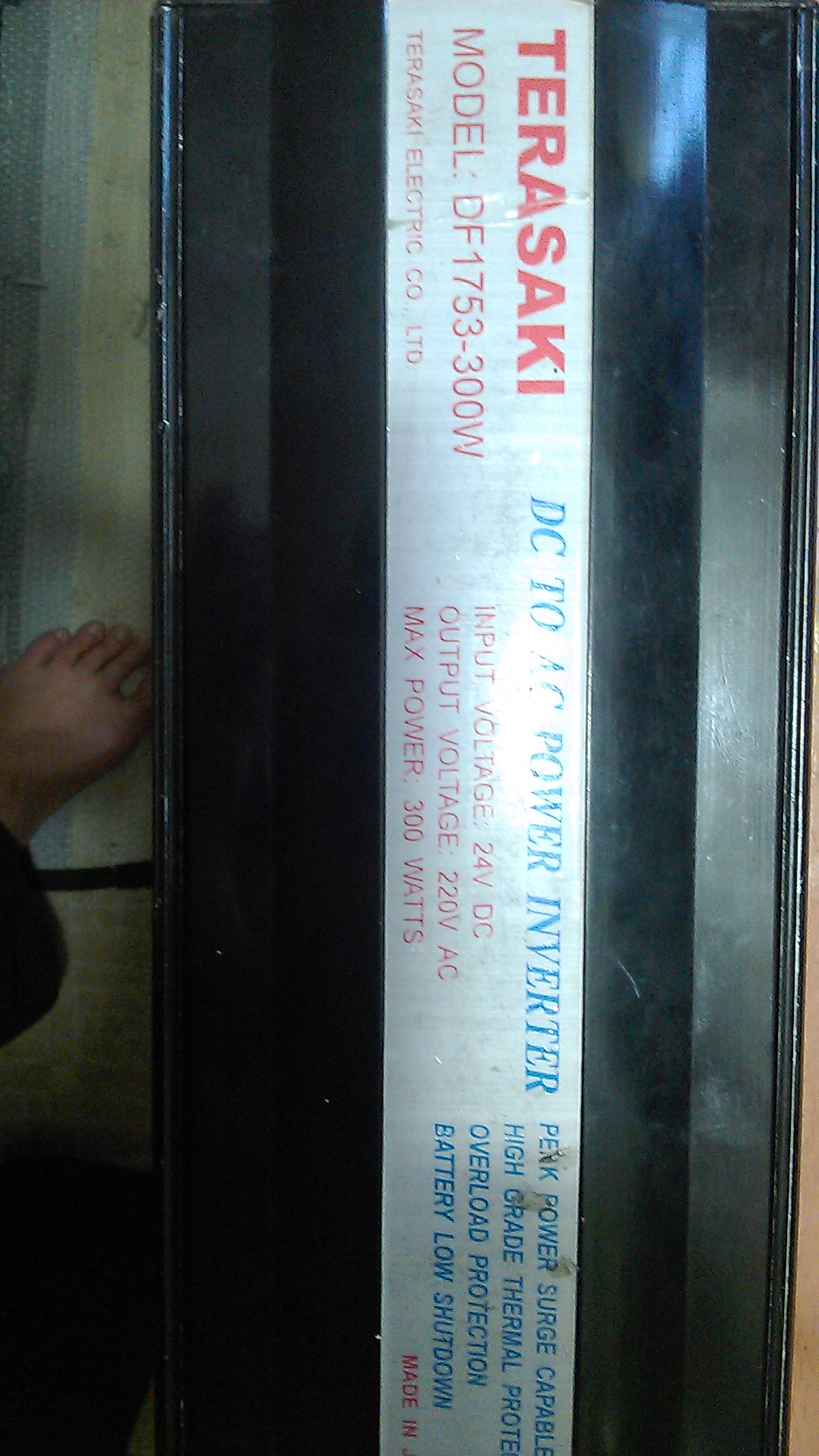

هذه صور الجهاز من الخارج ارجو منك ويمكن راح اتعبك لو ترسملي الدائره على شكل مخطط ليتبين لي المراحل وكيفية عملها ولو بصوره مبسطه حتى اتمكن من معرفة مرحلة ال 300فولت dc
ومرحلة الموسيفتات مع المذبذب التي تكون قبل المحوله
ومرحلة مابعد المحوله ال هيه البرج خرج 300فولت
ثم بعده الموسيفتاة الخرج 220 فولت ولك جزيل الشكر والاحترام ويارت لو عندك صفحه على الفي حت نتمكن من التواصل اسرع لانه عندي انفيترات نوعياة كثيره
لكن باها اعطال وممكن ان نستفاد من مخططتتها
وسبق ان زودة الاخ ايهاب عن ملف كامل ل انفيتر ساين وويف نوع smsps
