«~~||© مدخل | لتصميم دوائر انفرتر باستخدام محول ذو قلب من الفيرايت ©||~~»

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة عمار الخادم

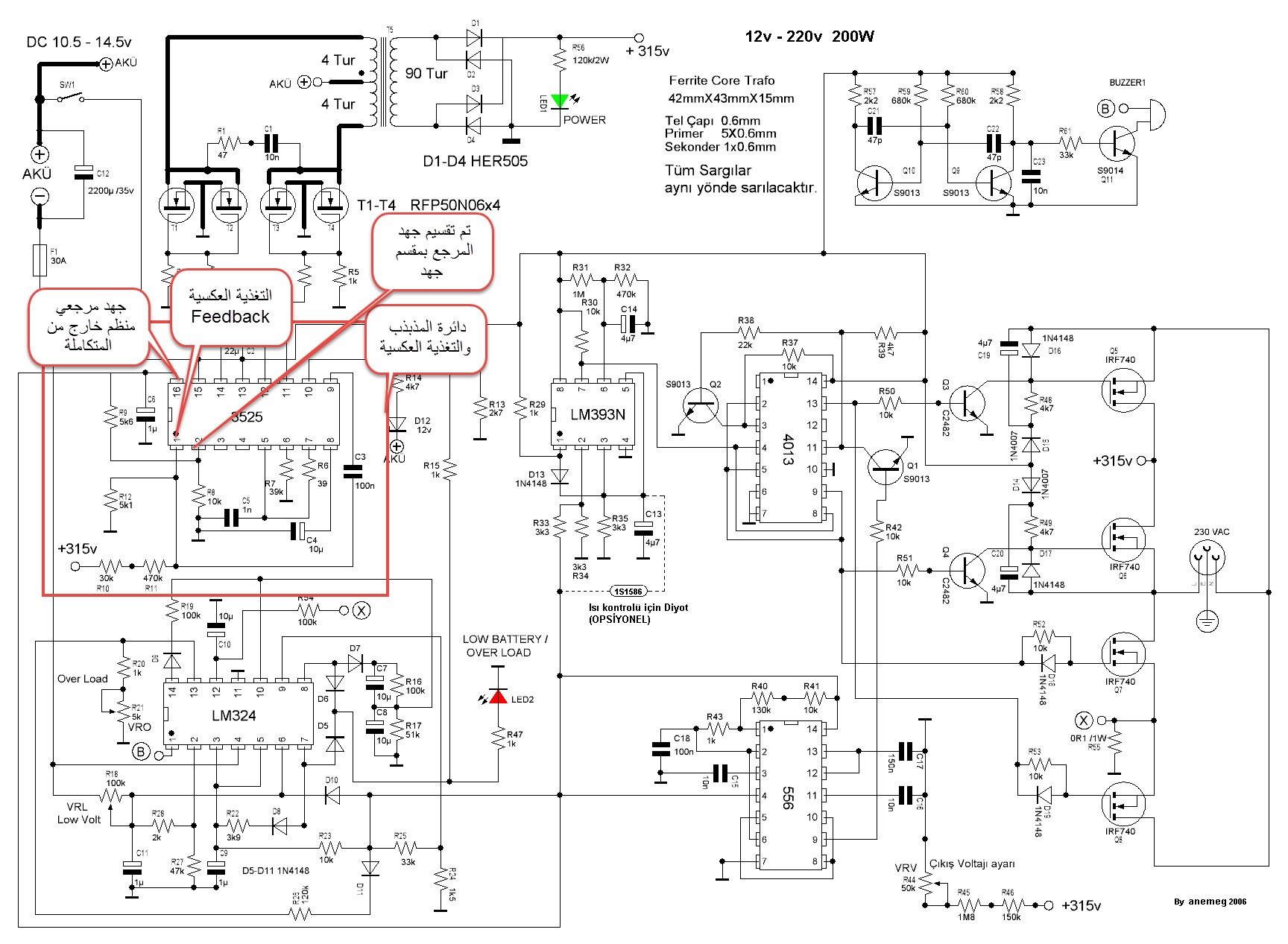

الدائره 300 واط يباني الصنع

اخ عمر ممكن توضحلي اين هيه مرحلة المذبذب واي موسيف البعده 540
اي ممكن شرح للدائره مرحله مرحله حتى اتمكن من الفحص والرد عليك بما اقوم به

ياباني هههههههه أنا لو بدلاً منك كنت راح أشتريه من العميل ههههههههه
العجيب إن الإنفرتر حجمه كبييييييييييييييييييييييييير مقارنةً بقدرته والسبب هو إنه Pure Sine Wave

بالنسبة لصفحتي راح أبعتهالك على الخاص ( ولكنك لم تفعل الرسائل الخاصة لديك ؟؟؟؟ ).

نصيحة قبل البدء : لو كان لديك أي بورسبلاي يحتوي على Over Current Protection أو Current Limiter Function فلم لا تستخدمه ؟؟؟
فالمعروف أن الإنفرتر عندما لا يوجد عليه حمل بالخرج يسحب تيار ضئيل جداً جداً . وبذلك تحمي الموسفيتات من التلف .

بصراحة أنا لم أتعامل مع SG3525 مسبقاً ولكن راح أحاول أنظر نظرة سريعة عنه

شوف أخوي المذبذب هو SG3525 يقوم بإنتاج موجة Square wave بتردد يتم تحديده عن طريق قوانين بالداتاشيت (هناك مكثف موصل بالطرف رقم 5 ومقاومة بالطرف رقم 6 يحددوا التردد ) ويتم تعديل عرض نبضة الموجة المربعة عن طريق مقارن بداخلها حيث يقارن خرج الإنفرتر ( موصل بـ voltage Divider خرجه ذاهب إلى الطرف رقم 1 بالمتكاملة ) بقيمة مرجعية ( وهو voltage divider موصل بالطرف رقم إثنان بالمتكاملة وجهد ثابت خارج من المتكاملة قيمته 5 فولت ) . عندما تتساوى قيمة جهد الخرج للإنفرتر مع القيمة المرجعية تتوقف المتكاملة عن تزويد عرض النبضة .

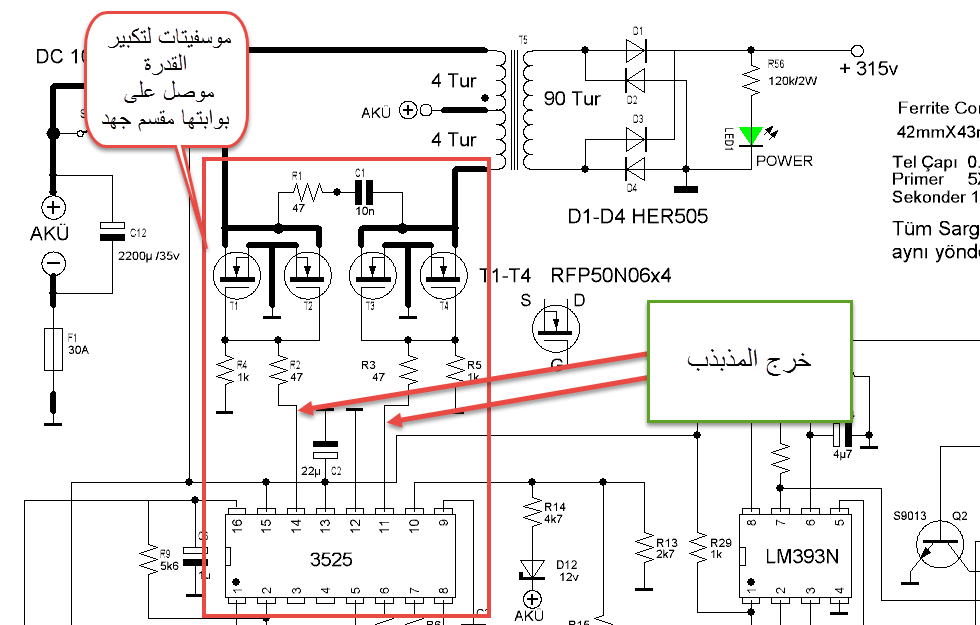

الصورة التالية محدد عليها مكان المذبذب :

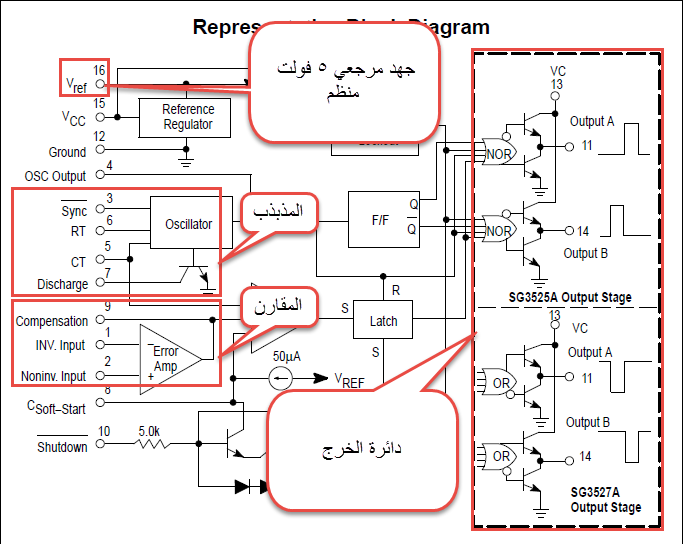

وهذه صورة للمذبذب من الداخل :





بالنسبة للفحص ممكن تفحص إذا وجد شورت بين الطرفان 11 و 14 وبين الـ Vcc والأرضي لكلاً منهم لإن بداخل المتكاملة ترانزيستورات من الممكن ان تتلف في حالة إحتراق الموسفيتات .

بعد ذلك قم بفحص الخرج للأيسي بالأوسليسكوب للأطراف رقم 11 و 14 مع فك الموسفيتات من الدارة .

وبهيك نكون تأكدنا من سلامة المذبذب


المرحلة التي تليها هي مرحلة تكبير القدرة وهي مكونة من موسفيتات + Voltage divider حيث أن المتكاملة بداخلها ترانزيستورات ومن الممكن ان نستخدمها بمفردها ولكنها راح تحترق بسبب أن أقصى تيار يمر بكل واحد 500 مللي أمبير تقريباً ولذلك نلجأ للموسفيتات لكي تكبر القدرة .

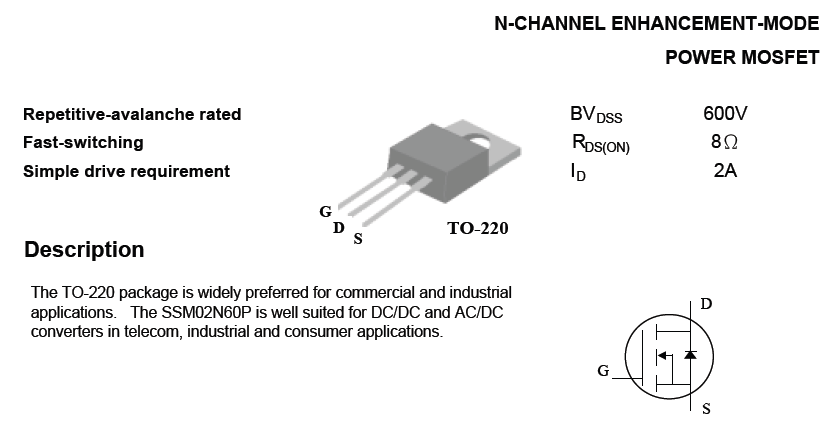

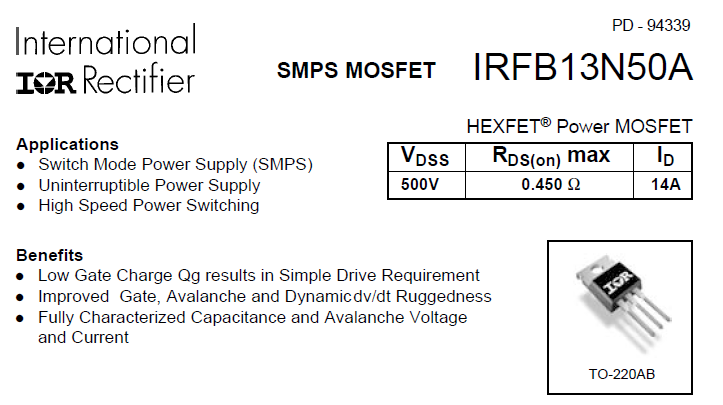

ولي ملحوظة لك : للأسف الموسفيتات بالبلاد العربية أغلبها تكون مزيفة فلو كنت تقدر تستوردها من الخارج فذلك أفضل أو من الممكن أن تستخدم نوع آخر كبديل مثل 50N06 !!!!



بعد ذلك نذهب للمحول ولكن المحول لا يعطل بسهولة ونسبة أعطاله ضئيلة جداً ( يمكنك فحصه بالـ Inductance Meter لكي تتطمن عليه ) .

نأتي للمرحلة التي تليها هي عملية توحيد خرج الإنفرتر بإستخدام دايودات Fast Recovery ( تعمل على ترددات كبيرة ) أو دايودات شوتكي و يتم فحصها بإستخدام المالتيميتر .

وبهيك نتطمن على الدايودات والمحول .

[عمار الخادم]

ماعرف كيف افعل الرسائل الخاصه ممكن تعلمني

[عمار الخادم]

نصيحة قبل البدء : لو كان لديك أي بورسبلاي يحتوي على Over Current Protection أو Current Limiter Function فلم لا تستخدمه ؟؟؟
فالمعروف أن الإنفرتر عندما لا يوجد عليه حمل بالخرج يسحب تيار ضئيل جداً جداً . وبذلك تحمي الموسفيتات من التلف
اتقصد مثل بور سبلاي الحاسبه اذا كان هذا فهو عندي بكثره وكيف استخدمه تقصد اشغل الانفيتر عليه وافحص لقد فعلت لاكنه يفصل
وهل من الممكن تطوير بور سبلاي الحاسبه لكي يعطي امبير اكثر مما هو عليه اما لترازستر الموسفت الي تقصد بيه هيه موجوده بالبور سبلاي الحاسبه اليس كذالك اخي العزيز المحترم بارك الله فيك وعليك

[عوني73]

المشاركة الأصلية كتبت بواسطة نعيم البديري

بسم الله وما شاء الله وصلى الله على سيدنا محمد واله وصحبه اجمعين .. بارك الله جهود مهندسنا المبدع القاريء الكاتب المنفذ الذي يقول ويفعل يقرأ ويفهم يدرس ويتطور وهاهو يعطينا ثمرة لذيذة جدا من جهوده الكبيرة ..
يسرني ان اكون اول المهنئين والمشجعين والاخذين بيد هذا الانسان الحريص الكريم لان الكرم بالعلم هو ارقى انواع الكرم .. هنيئا لنا وجودك معنا حبيبنا الغالي مهندس ايهاب ونسأل الله ان يوفقك لما هو خير الامة وتقدمها ورفعة رأس تبقى دائما .

السلام عليكم ورحمة الله وبركاته
كلام رائع من شخص رائع الى شخص رائع ..حياكم الله وبارك فيكم وجزاكم الله عنا كلا خير على هذا العلم الوفير والله يعجز اللسان عن شكركم

[peipo]

المشاركة الأصلية كتبت بواسطة عوني73

السلام عليكم ورحمة الله وبركاته
كلام رائع من شخص رائع الى شخص رائع ..حياكم الله وبارك فيكم وجزاكم الله عنا كلا خير على هذا العلم الوفير والله يعجز اللسان عن شكركم

شكراً على مرورك اخى الحبيب عونى وشكرا على كلماتك الطيبه .

[peipo]

المشاركة الأصلية كتبت بواسطة عمار الخادم

هذهه دائره انفيرتر اوعكسه 24 فولت 220 لاتعمل وارجو من الاخوه المساعده في تصليها وصياناتها ولو بالشرح للاجزائها حتى اتمكن من فهما ومراحلها وبسق ان نشرت الصوره ولا من مجيب الله عليكم الرد وانا حاضر بالنسبه لاي سوال بخصوصها ولكم جزيل الشكر الاحترام

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

ياباني هههههههه أنا لو بدلاً منك كنت راح أشتريه من العميل ههههههههه
العجيب إن الإنفرتر حجمه كبييييييييييييييييييييييييير مقارنةً بقدرته والسبب هو إنه Pure Sine Wave

بالنسبة لصفحتي راح أبعتهالك على الخاص ( ولكنك لم تفعل الرسائل الخاصة لديك ؟؟؟؟ ).

نصيحة قبل البدء : لو كان لديك أي بورسبلاي يحتوي على Over Current Protection أو Current Limiter Function فلم لا تستخدمه ؟؟؟
فالمعروف أن الإنفرتر عندما لا يوجد عليه حمل بالخرج يسحب تيار ضئيل جداً جداً . وبذلك تحمي الموسفيتات من التلف .

بصراحة أنا لم أتعامل مع SG3525 مسبقاً ولكن راح أحاول أنظر نظرة سريعة عنه

شوف أخوي المذبذب هو SG3525 يقوم بإنتاج موجة Square wave بتردد يتم تحديده عن طريق قوانين بالداتاشيت (هناك مكثف موصل بالطرف رقم 5 ومقاومة بالطرف رقم 6 يحددوا التردد ) ويتم تعديل عرض نبضة الموجة المربعة عن طريق مقارن بداخلها حيث يقارن خرج الإنفرتر ( موصل بـ voltage Divider خرجه ذاهب إلى الطرف رقم 1 بالمتكاملة ) بقيمة مرجعية ( وهو voltage divider موصل بالطرف رقم إثنان بالمتكاملة وجهد ثابت خارج من المتكاملة قيمته 5 فولت ) . عندما تتساوى قيمة جهد الخرج للإنفرتر مع القيمة المرجعية تتوقف المتكاملة عن تزويد عرض النبضة .

الصورة التالية محدد عليها مكان المذبذب :



وهذه صورة للمذبذب من الداخل :





بالنسبة للفحص ممكن تفحص إذا وجد شورت بين الطرفان 11 و 14 وبين الـ Vcc والأرضي لكلاً منهم لإن بداخل المتكاملة ترانزيستورات من الممكن ان تتلف في حالة إحتراق الموسفيتات .

بعد ذلك قم بفحص الخرج للأيسي بالأوسليسكوب للأطراف رقم 11 و 14 مع فك الموسفيتات من الدارة .

وبهيك نكون تأكدنا من سلامة المذبذب


المرحلة التي تليها هي مرحلة تكبير القدرة وهي مكونة من موسفيتات + Voltage divider حيث أن المتكاملة بداخلها ترانزيستورات ومن الممكن ان نستخدمها بمفردها ولكنها راح تحترق بسبب أن أقصى تيار يمر بكل واحد 500 مللي أمبير تقريباً ولذلك نلجأ للموسفيتات لكي تكبر القدرة .

ولي ملحوظة لك : للأسف الموسفيتات بالبلاد العربية أغلبها تكون مزيفة فلو كنت تقدر تستوردها من الخارج فذلك أفضل أو من الممكن أن تستخدم نوع آخر كبديل مثل 50N06 !!!!



بعد ذلك نذهب للمحول ولكن المحول لا يعطل بسهولة ونسبة أعطاله ضئيلة جداً ( يمكنك فحصه بالـ Inductance Meter لكي تتطمن عليه ) .

نأتي للمرحلة التي تليها هي عملية توحيد خرج الإنفرتر بإستخدام دايودات Fast Recovery ( تعمل على ترددات كبيرة ) أو دايودات شوتكي و يتم فحصها بإستخدام المالتيميتر .

وبهيك نتطمن على الدايودات والمحول .

ما شاء الله عليك اخى عمر ،،،

اخى الحبيب عونى تلف الموسفت فى هذه المنطقه يستوجب اولا مراجعه جميع القطع الموجوده فى دائره الخرج خصوصا الموحدات والمكثف وما يتعلق بجزئيه التغذيه العكسيه هذا اولاً بعد ذلك ننتقل الى دوائر الدخل وبالاخص جزئيه ال dead time فمن المفروض انها تعطى هامش امان لا يقل عن 2% او 5% لمنع وصول الموسفت الى حاله fully on طول الوقت مما قد يتسبب فى تلفه لذا اختبر هذه المنطقه بعد التأكد من سلامه الكنترولر والمقاومات فى هذه المنطقه .. متابع معاك ان شاء الله وان كانت متابعتى اصبحت بطيئه جدا لكنى مازلت اوعد ان شاء الله بالعوده وبقوه ..

[peipo]

المشاركة الأصلية كتبت بواسطة Nora Hany

منتدى رائع

شرفتى المنتدى اهلا بك .

[Omar Mekkawy]

سلام عليكم إخواني الكرام

كيف حالكم والله وحشتوني كثيراً ، وينكوا ماعدت أراكوا أيضاً ؟؟

كالعادة دائماً أعود لكم بمفاجآت والحمد لله هي عجبت الأستاذ إيهاب وقالي أنزلها هنا بالموضوع حتى تستفيدوا

منذ فترة قصيرة إنتهيت من مشروع جميل للغاية واليوم بحمد الله تفرغت قليلاً و أعود لكم بتجربة ممتازة جداً وهي عن SMPS ( وبنفس قوانين الإنفرتر والدارة بالموضوع هنا مع تعديل طفيف ) ولكن ما الجديد بالبورسبلاي هذا ؟؟؟؟؟؟؟

تعالوا نصدمكوا حبة ( جهد الخرج متغير ويتراوح بين 300 مللي فولت وحتى 24 فولت ويتم ضبطه بمقاومة متغيرة )
مع العلم أن جهد الخرج شديد الثبات للغاية حتى في وجود الأحمال أيضاً ( من مميزات الـ SMPS الأساسية )
ويمكن تغيير الحد الأدنى ليصل لـ 50 مللي فولت وأقل ولكن هذا مناسب جداً لي

الدخل يتراوح مابين 12 فولت و 18 فولت DC ( ويمكن تعديلها بسهولة ) .

الخرج تياره 1 أمبير تقريباً مع العلم أنني لم أستخدم قدرة المحول بالكامل وإستخدمت جزء صغير جداً منها .

حسب فحصي للخرج بالأوسليسكوب فلم أجد تذبذب بخرج الباورسبلاي وهذا يجعله جيد جداً ( مع العلم أنني أستخدم بوردات مشاريع جاهزة فما بالكم لو عملت المشروع بالـ PCB ؟؟؟؟ ) ؟؟؟؟؟

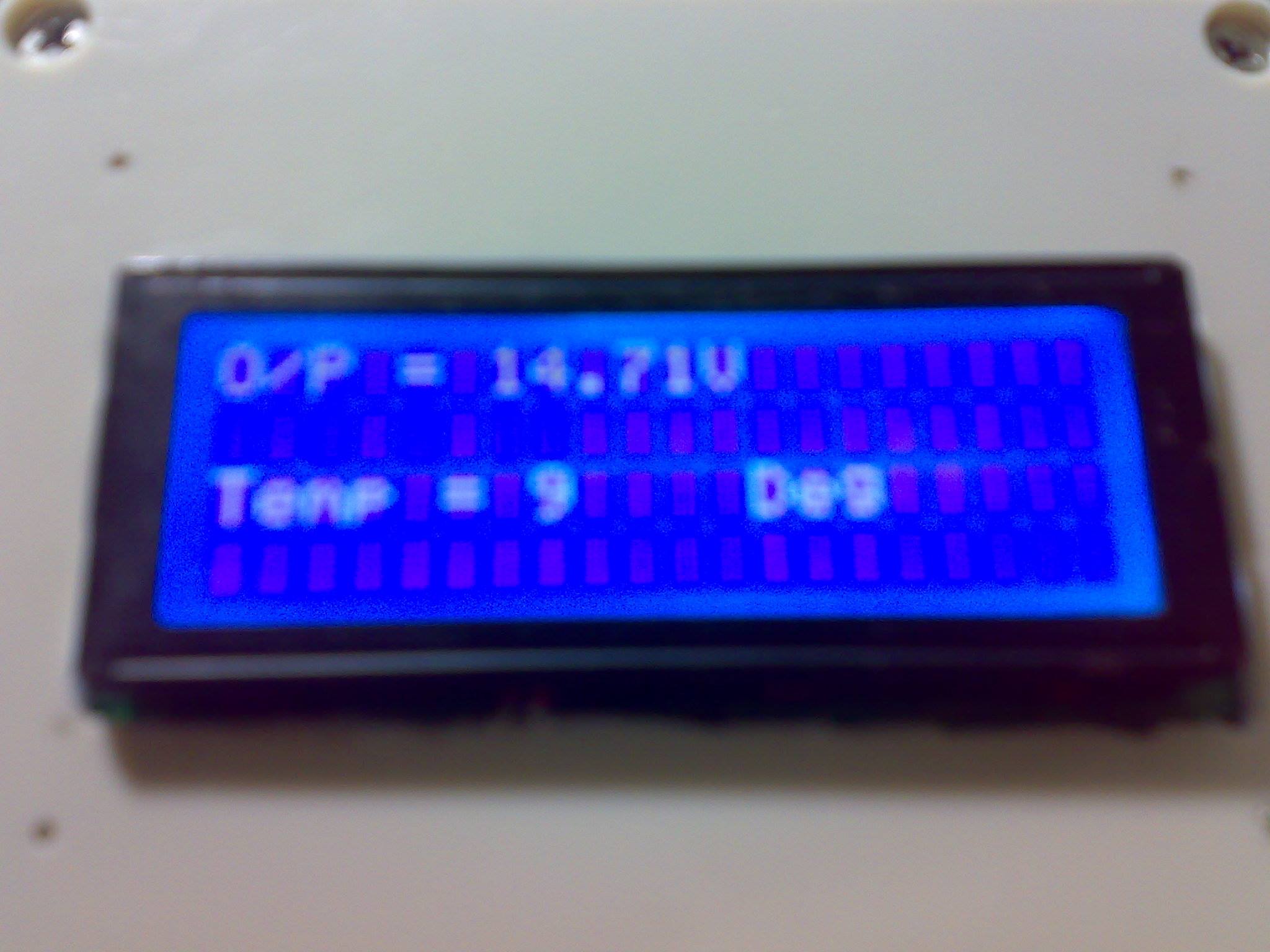

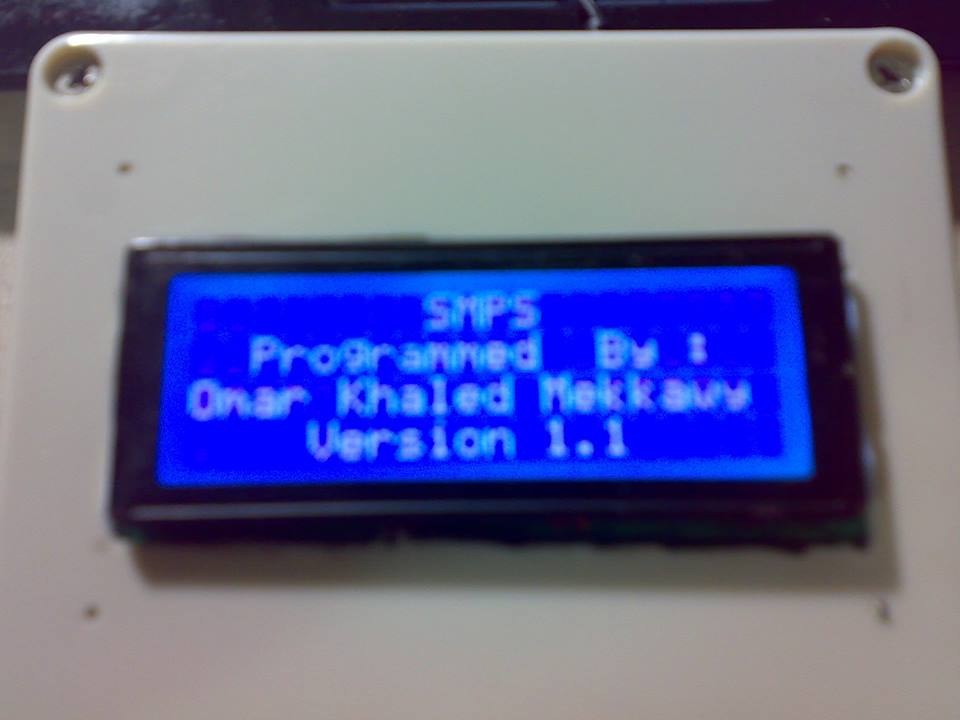

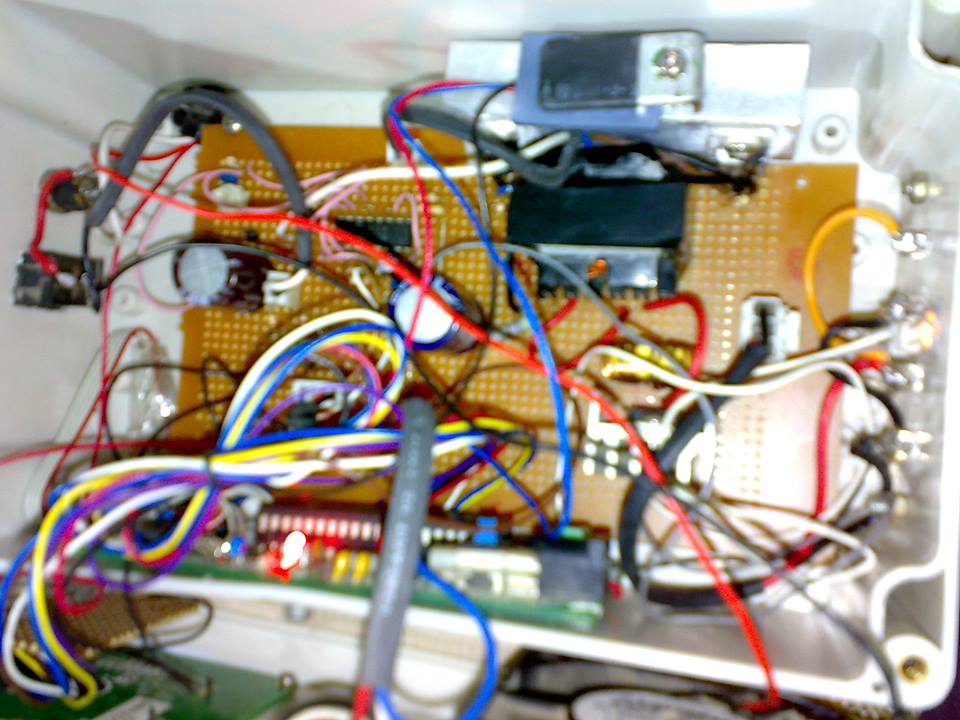

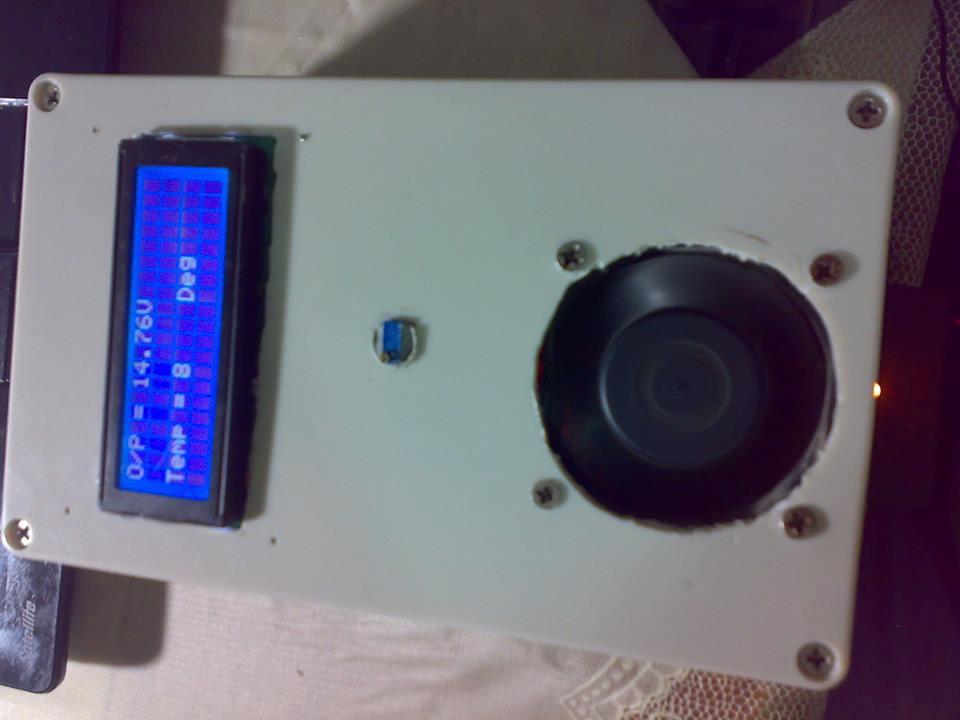

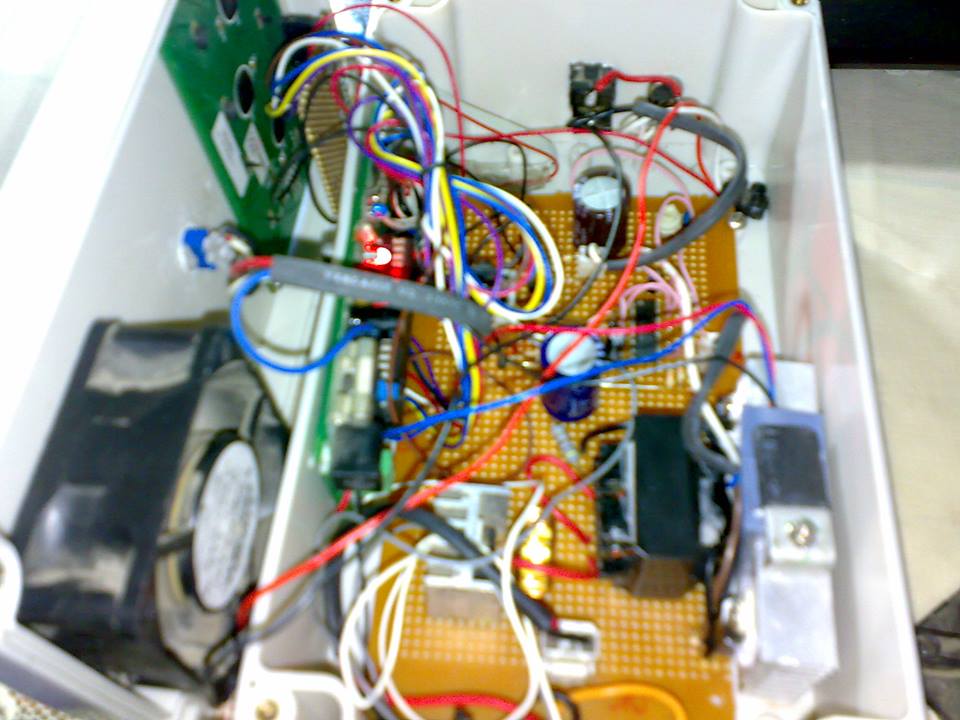

نوافيكم بصور للمشروع :

إن شاء الله لنا عودة بكره
