دائرة غسيل فلاتر الكترونى

[عبد الفتاح على]

اريد فهم دائرة تايمر مناسبة للتحكم فى الزمن الازم لغسيل الفلاتر عن طريق :
ياخذ التايمز اشارته من دائرة الكترونية هذة الدائرة تعطى اشارة 1,0 عند اعطاء اشارة 1 يبداء تشغيل التايمر لزمن معين (زمن الغسيل) وبعد انتهاء الزمن المحدد للتايمر تنتهى عمليه الغسيل للفلتر
- الفلتر الذى يتم غسيلة فلتر لتنقية مياة الرى وهو يركب على الخط الرئيسى لشبكة رى زراعى وهو من فلاتر اسكرين
- التايمر يتحكم فى فنح محبسين فى وقت تشغيلة ويقوم بغلق محبسين اخرين فى نفس الوقت ويحدث العكس عند غلق التايمر.
-يرجى توضيح الاجزااء الازمة لبناء التايمر وكيفية تحديد زمن تشغيل التايمر
[IMG][/IMG]

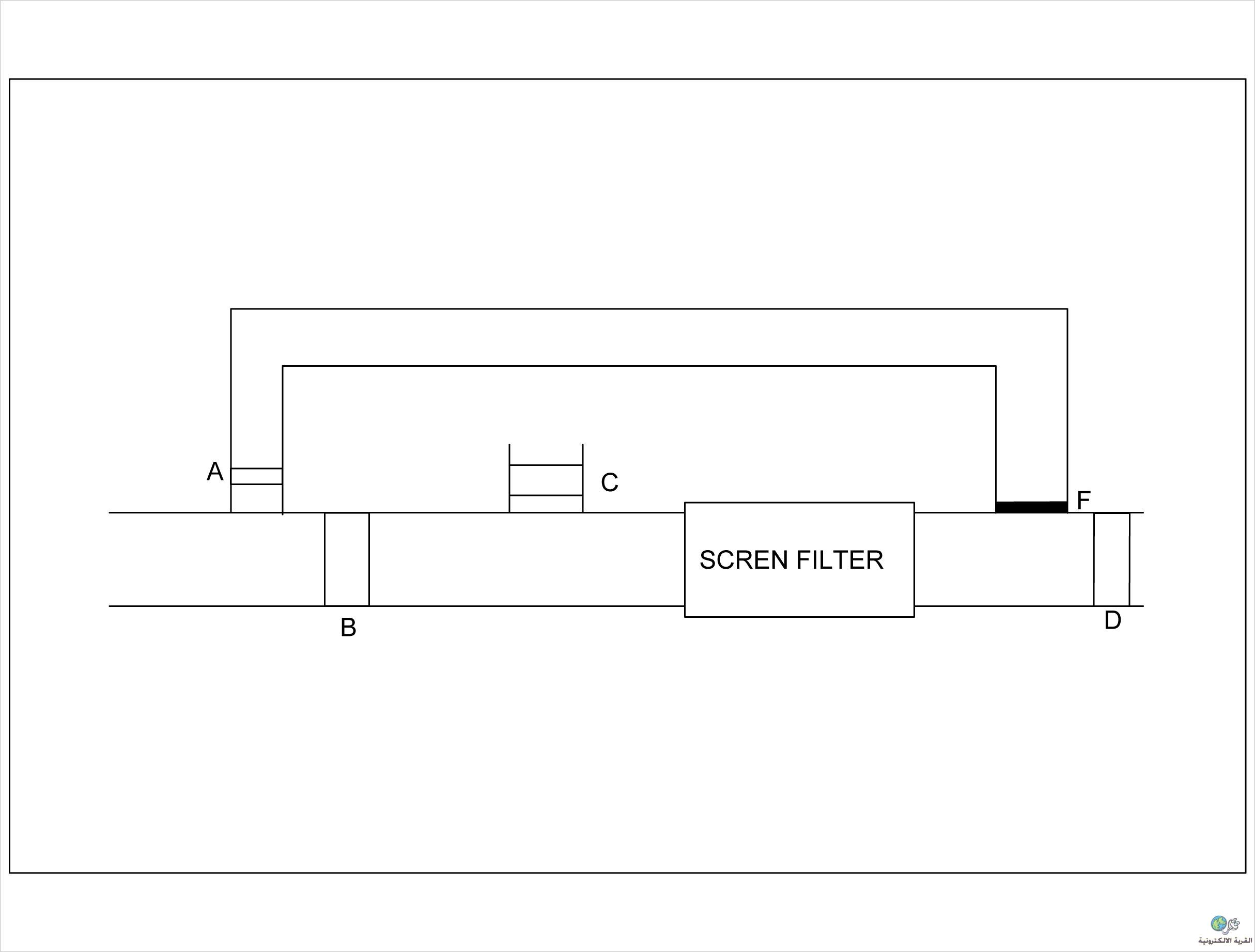

فى حالة تشغيل التايمر (غسيل الفلتر) يعمل على فتح محبسين A,c وفى غلق B,D
وفى حاله الانتهاء من الغسيل(اغلاق التايمر) يتم عمل العكس فى المحابس
F صمام عدم الرجوع
شكرا لسعة صدرك ونرجوا الرد السريع

[م.وليد الفرا]

خاطب الاستاذ نعيم البديري على الخاص وهو لو يتاخر عن مساعدتك

[نعيم البديري]

السلام عليكم : الاخ صاحب الموضوع واستاذي الكبير ابو القاسم ... اخي عبد الفتاح لم افهم السؤال او الطلب بالصيغة الكاملة (دائرة التايمر بسيطة ولكن هل تريد ان تتحكم بزمن الوقت ام لها وقت ثابت وكم يكون) ؟؟ ثانيا (مفاتيح اخراجات التايمر ايضا سهلة فممكن استخدام ريلي متعدد التلامسات ليؤدي حالتي توصيل في حالة اشتغال التايمر وفي حالة انتهاء الوقت ).. ثالثا (بقي لنا ان نتعرف على ماهي نوعية المحابس التي ذكرتها هل تقصد صمام كهرومغناطيسي يقوم بغلق وفتح الماء كالموجود بالمكوى البخاري مثلا ام ماذا وماهو الجهد الذي يعمل عليه وهل عددها 4 اثنين تغلق واثنين تفتح ومتى تكون هذه وهذه )اذا اجبتني على هذه الاسئلة تصبح الفكرة واضحة ويمكن تصميم الدائرة المناسبة لك .. واخيرا نسيت ان اسأل هل تريد الدائرة تعمل اليا عند بداية كل تشغيل ام يدويا عند الحاجة تحياتي ...

[نعيم البديري]

السلام عليكم : طيب اخي فهمت القصد سوف اضع لك التصميم المناسب قريبا ان شاء الله

[نعيم البديري]

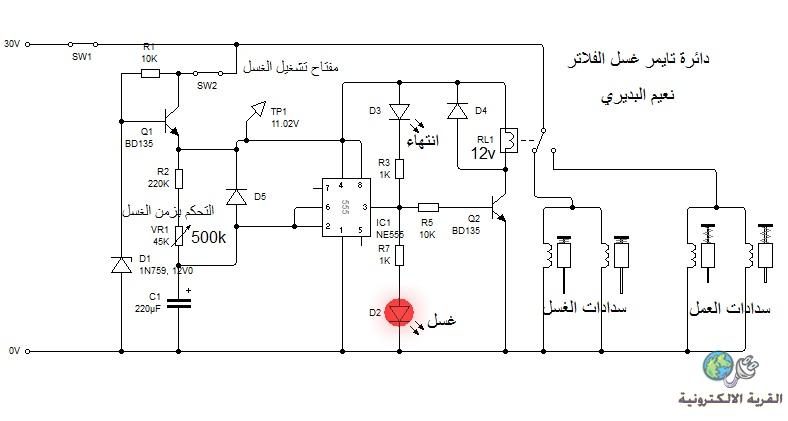

السلام عليكم :: اخي عبد الفتاح هذه دائرة تايمر بسيطة وتستطيع التحكم بزمنها وتقوم بتشغل صمامين في بداية تشغيلها عن طريق المفتاح S2 وبعد انتهاء الزمن يتحول التوصيل في الريلي الى تشغيل صمامي العمل انت ذكرت لي ان جهد الصمام هو 30 فولت وحتى لو كان 24 فولت لايهم لان التوصيل يتم عبر تلامسات الريلي اما التايمر بواسطة المتكاملة 555 فتم تجهيزها عبر منظم جهد بسيط ترانزستور ومقاومة وزنر 12V واليك المخطط واذا تملك برنامج محاكات (سيركت وزرد ) سارفع لك رابط تشغيلها على البرنامج واي سؤال بالخدمة ..
