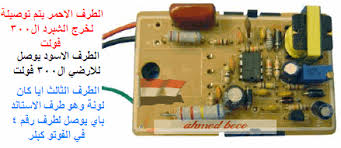

السلام عليكم ورحمة وبركاتة الله عليك تسلم حبيب الكل مهندسنا المميز حافظ السويد ابواحمد الغالى يارب يبارك فيك اسمخ لى بالمداخله ياحبيب قلبى الغالى اخى المهندس/ ماهرالمغربي قم بشراء دائرة بور اوسيليتر https://encrypted-tbn0.gstatic.com/i...y5lAvJ-2g4N0qA طريقة التوصيل ---------------- 1 - السلك الاسود مع سالب المكثف الكبير 2 - السلك الاحمر مع الطرف رقم من الشوبر 3 - السلك الاخضر مع الطرف رقم 4 من الاوتوكابرال وقم بتوصيلها كما بالصورة التالية حتى تحدد ان العطل من دائرة البور ام من مرحلة الافقى ولكى تقطغ الشك باليقين تفضل طريقة التوصيل ملحوظة مهمة جداااااااااااااااااااااااااااااااااااا ====================== 1 - يتم نزع الــ str نهائيا من الشاسيه 2 - يتم نزع بور الاين نهائيا من الشاسيه حتى يتم ضبط الخرج على 115 فولت لخرج الشوبر وتكون 115 فولت على الــ C بور الاين المنزوع من الشاسيه وبعد ضبط الفولت على الا يذيد عن 115 فولت يتم تركيب بور الاين مرة اخرى والتجربة لتحديد العطل تفضل طريقة التوصيل http://www.4shared.com/photo/DiT_R5A...tled__45_.html http://www.4shared.com/download/DiT_....bmp?lgfp=3000 http://www.up-00.com/VFmRbsXN منتظر ردكم ياغالى بعد التنفيذ التعديل الأخير تم بواسطة : حمو حشيش بتاريخ 10-06-2015 الساعة 02:38 AM |
