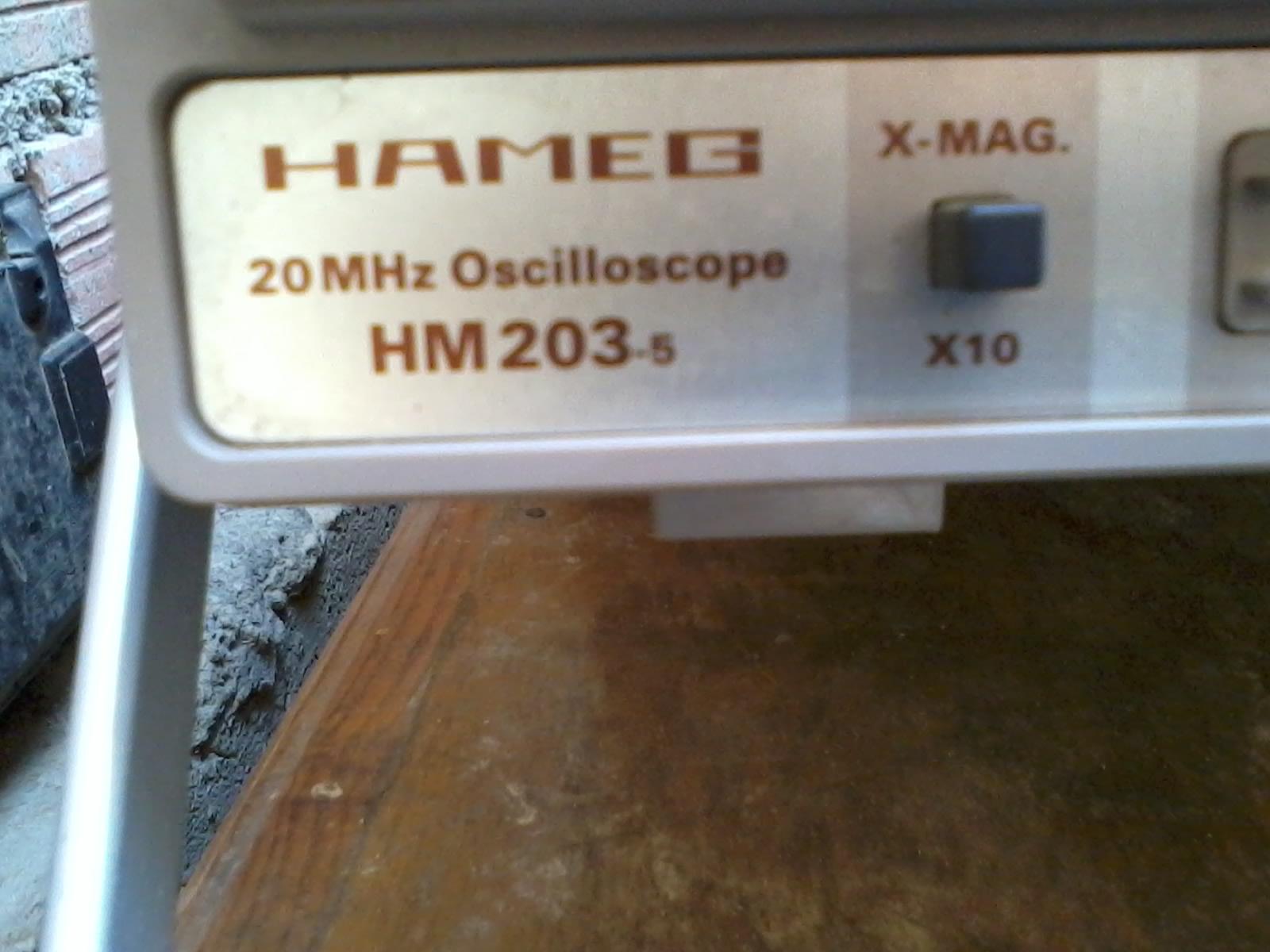

اليك صديقي هاوي الالكترونيك بعض الأساسيات في انتظار الخبراء,,,  الاساسيات مفتاح الحساسية الافقية (المفتاح الدوار الخارجي) الخاص بالزمن يمكنك من ضبط سرعة الكسح يعني المعيار الزمني أي كم يمثل كل مربع من الزمن أما السهم الاحمر الداخلي فهو أكثر دقة في الضبط اجعله يشير الى اليسار للحصول على القيمة المكتوبة مفاتيح الحساسية العمودية (لكل مدخل) يمكنك ضبط المعيار يعني كم يمثل كل مربع من فولت (دائما اجعل الاشارة تمتد طول الشاشة من أجل الدقة ) اختيار نوع الاشارة (لكل مدخل) ضعه على الdc لاضهار أي اشارة ac لاظهار الاشارات المترددة (يقوم فلتر بحذف ال DC في الاشارة) GD لاضهار 0 فولت (يعني تقد تستعمل لظبط مستوي الصفر بتحريك Y-POS ) مفاتيح ال focus و intens فقط لتغير شدة الاضائة ,,, جربها وكذلك قم بإدارة TR لدوران الاشارة بأكملها حول العمودي على المستوى مفاتيح Y-POS لكل مدخل تمكنك من تحريك العرض أسفل وأعلى,, الازرار في الأسفل اذا ادخلت ADD سيظهر لك الاوسيلوسكوب اشارة تمثل مجموع اشارات المدخل 1 و 2 DUAL لأظهار كلا الاشارتين في الشاشة بالتزامن (في الحقيقة بالتناوب بتردد عالي) CHOP قد لا يختلف عن DUAL عند السرعات العالية لكنه يرسم في كل "دورة رسم" قناة واحدة فقط (لتفعيل هدا المود اظغط على DUAL و ADD معا) INV-1 يقوم بعكس قطبية اشارة القناة الاولى يعني تقد تجعل من الخاصية ADD أيضا امكانية الطرح ,, اما مدخل ال COMPONENT فهو يعفيك من التركيب التجريبي لدراسة تصرف ثنائي قطب فقط قم بربط دايود مثلا وشغل الزر ودع الاوسيلو يرسم لك المميزة تيار -توتر للدايود ديالك,, الخيارات الخاصة بال TRIGGER لا أعرف عنها الكثير ,, لا تهم كثيرا المبتدئين تنتقل النقطة التي تمثل الجهد من اليسار الى اليمين وعندما تصل الى نهاية الشاشة تعود الى اليسار يعني تقدر تظهر صورة تبدو متحركة فيصعب القياس يمكنك ال TRIGGER من تثبيث الصورة حيث يعيد النقطة الى أقصى اليسار عندما يصل الجهد الى ما كان عليه في اليسار,, مع نفس الاتجاه طبعا ,, EXT خليها خارجة لكي لا تمكن مدخل TRIGG الوضع الافتراضي هو AC أما HF للترددات العالية LF للمنخفضة وLINE يقصد تردد الشبكة (حوالي Hz 50)كلها ليست لها أهمية فقط لا تشغل بها بالك من الافضل أن تدع AT/NORM على الوضع العادي يعني أوتوماتيك اتركه الى الخارج اذا ادخلته ستظبط LEVEL ال trigg يدويا ,, اعتذر على الاطالة ,, |
|
||||||
|
[QUOT مفاتيح ال focus و intens فقط لتغير شدة الاضائة ,,, جربها وكذلك قم بإدارة TR ل .السلام عليكم ورحمة الله وبركاته على الرد السريع وضح لي من فضلك المفتاح المشار بالون الاحمر وبارك الله فيك وسؤال 2 كيف اظبط هده الدائرة مثلا اين اضع المجسات وكيف تكون المفاتيح وشكرا اخي واخة دابة
|
|
||||||
|

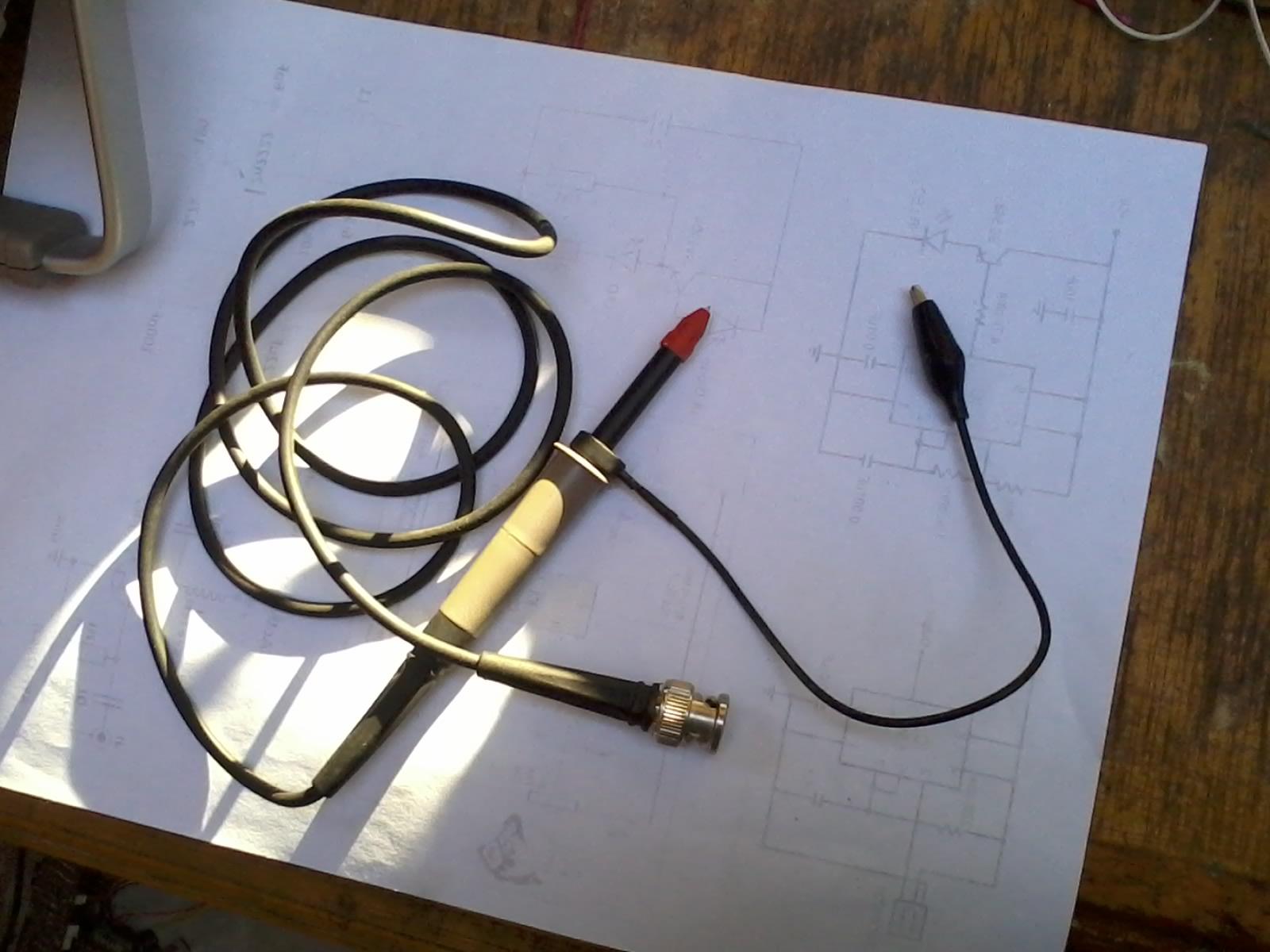

المهم الا اردت تقيس الخرج ANT مثلا اربط الطرفين ببساطة بالمجس بعد اختيار TIME/DIV مناسب وكذالك معيار الفولت المناسب ونوع الاشارة لتكن AC الازرار خليها في الوضعية الاصلية كما أخبرتك ADD خليه خارج و INV-1 حتى هو و الزر اللي الفوق أقصى اليمين خارج كذلك,, |
|
||||||
|
|
|
||||||
|
|
