رجاء رفع الرسم الذى تستخدمه حتى يمكن تحديد مكان العطل
تم استخدام مئات الدوائر بعضها يشغل 12 ريلاى ولا مشاكل و بدون اوبتو
و أيضا كونتاكتورات لموتورات كبيرة

ارجو المساعدة على رفع صورة لوجود مشكله معى

HANGMXCJ هو مفتاح حساب Yahoo

http://www7.0zz0.com/2016/11/16/19/993122688.jpg

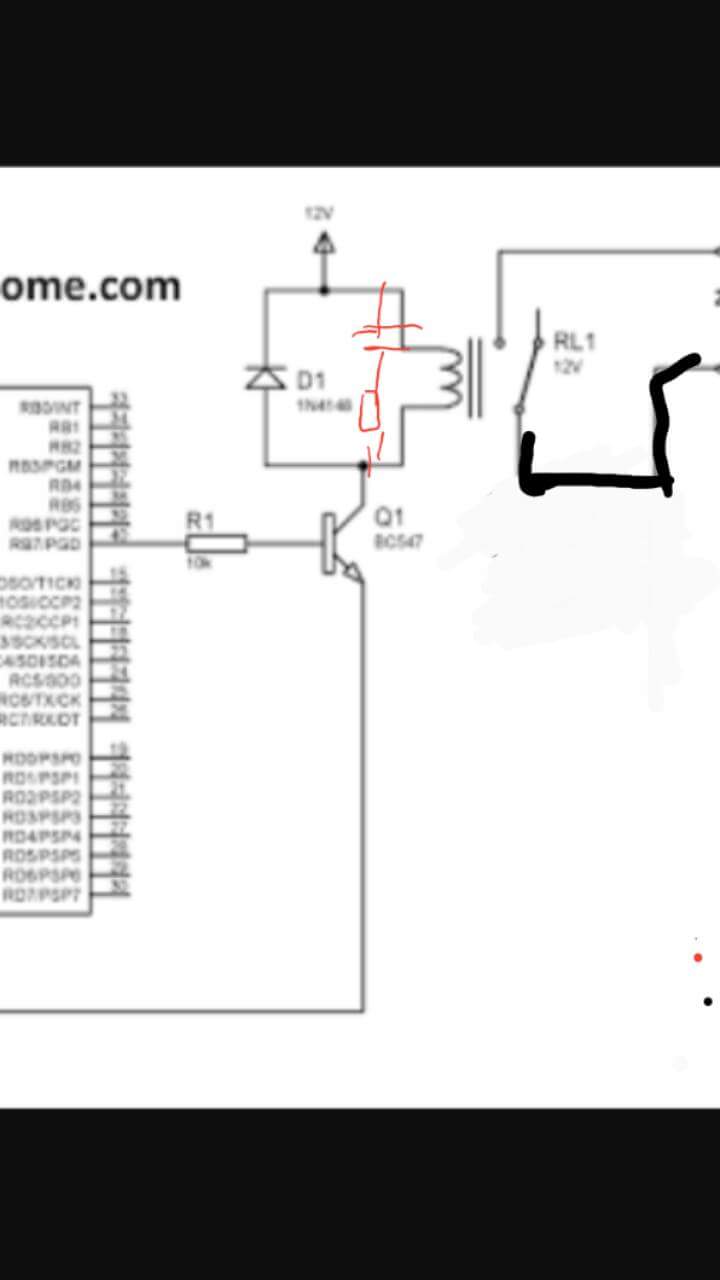

م ماجد هذه الصورة للدائرة واللون الأحمر هو تعديل المكثف 100 نانو ومقاومه 120 لون انا زالت المشكله موجوده
وهى ان الكارته تعمل جيده وعند توصيلها على الكنتاكتورات المشغله للمواتير يحدث شوشرة على الليريهات الموجوده بالكارته (يحدث ذبذبه لليريهات ) فهل انا وصلت المكثف والمقاومة فى مكان خطأ ارجو الرد والإفادة ولكم منى جزيل الشكر والاحترام

ابقى الكونتاكتورات و افصل المواتير ستجد غالبا انها تعمل جيدا وعندما توصل المواتير يحدث التداخل
لو هذا هو السبب سيكون أحد الحلول هو ما ذكره الأخ احمد ادريس ولاحظ أن المقاومة و المكثف على طرفى التوصيل و انت وضعتهم مع الملف و الذى يكفيه الدايود
هما على الطرفين حتى يقللا من اثر الموتور على التيار العمومى

الحل الثانى استحدام ملفات عازلة على خط التغذية للميكرو وهو ملف مزدوج و مكثفين تجدهما فى مدخل اى جهاز الكترونى
http://dir.indiamart.com/impcat/power-line-filters.html

http://www9.0zz0.com/2016/11/17/00/917456440.png
شكرا م ماجد على الرد والافاده
وتتفضل مشكورا على النظر للرابط اعلاه هل التوصيل صحيح
ولكن للعلم الكارته يوجد لها 5 ريلايهات وتتحكم فى2 موتور عكس حركه والريلاى الأخير لفرامل أحدهم فهل اوصل المقاومه والمكثف على ريش ال 5 ريلايهات اللى بتتحكم فى الكونتاكتورات علما بانى موصل الفرامل مباشرة على ريشة الريلاى
الخامس لتحمله الامبير برضو اوصل المكثف والمقاومه ليه
وشكرا لك وتحياتى مع دعائي لك

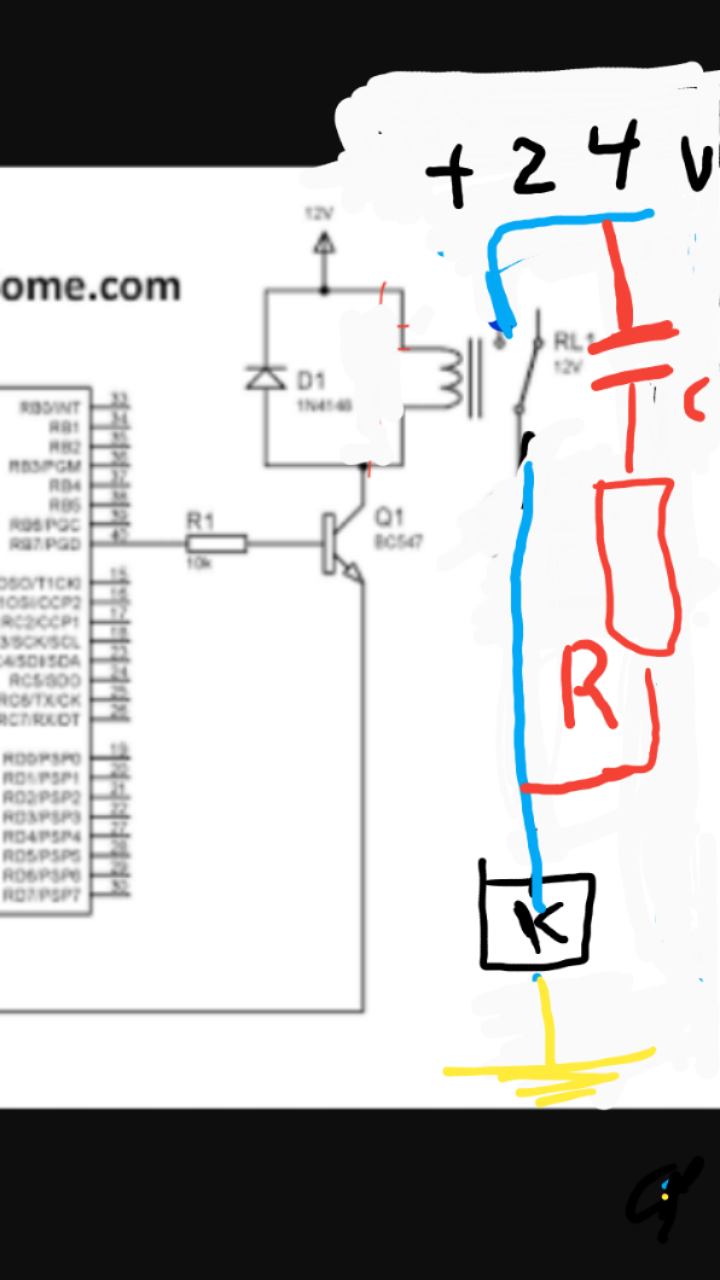

http://www9.0zz0.com/2016/11/17/01/278179242.png
عفوا لعدم تفعيل الرابط فى الرساله السابقه
وهذا الرابط مفعل الذى يوجد به التعديل

هذا التوصيل صحيح و يكرر مع كل تلامسال الكونتاكتورات خاصة التى تغذى ملفات من اى نوع
