في الاول السلام عليكم وجزاكم الله الف خير
2 - اخوتي انا بيطلع عندي هم في الصوت مش نظيف يعني ايش السبب وايش الحل ؟
3 - هل ممكن ان نعمل عدة بوردات وتغذيتهن من مصدر واحد التيار ؟
4 - كم امبير لازم علشان تغذية 16 دارة بنفس حجم هذه الدارة ؟
5 - اريد تركيب مقاومة متغيرة علشان اتحكم في الصوت ، كيف اركبها وما حجم المقاومة والى اين يتم توصيل اطرافها ؟

ارجوا افادتي كما ارجوا منكم المسامحة على اطالتي وارجو من الله العزيز ان يجعل هذا في ميزان حسناتكم

ارجوا منكم عدم اهمال الاستفسار واعطائي قليل من الاهتمام وشكراً جزيلاً على الاهتمام

[QUOTE=محمدالسكري;876958]في الاول السلام عليكم وجزاكم الله الف خير
2 - اخوتي انا بيطلع عندي هم في الصوت مش نظيف يعني ايش السبب وايش الحل ؟
3 - هل ممكن ان نعمل عدة بوردات وتغذيتهن من مصدر واحد التيار ؟
4 - كم امبير لازم علشان تغذية 16 دارة بنفس حجم هذه الدارة ؟
5 - اريد تركيب مقاومة متغيرة علشان اتحكم في الصوت ، كيف اركبها وما حجم المقاومة والى اين يتم توصيل اطرافها ؟

ارجوا افادتي كما ارجوا منكم المسامحة على اطالتي وارجو من الله العزيز ان يجعل هذا في ميزان حسناتكم[/QUOTE]

[/QUOTE]


سأجيب نيابة عن الأخ بسام1970 فهو على ما يبدو غير موجود,

الهم في الصوت هو بسبب عدم نقاء تيار المحول حيث توجد فيه اهتزازات ويمكن تفادي ذلك بوصل مكثف الكتروليتي عالي السعة أكثر من 2200 مايكرو فاراد ويتحمل أكثر من 25 فولت على التوازي مع مصدر الجهد الثابت

هذا المكثف له استقطاب أي لا يجب عكس أقطابه على أطراف المحول
يجب وصل الطرف السالب مع السالب للمحول والموجب مع الموجب

تستطيع عمل عدة بوردات وتغذيتها من مصدر واحد ولكن يجب أن تحسب استهلاك كل واحدة عندما تدفع بكامل طاقتها مضروبا بعدد اللوحات مع حساب الطاقة المستهلكة حراريا
http://www.elektronika.ba/forum/uplo...79_tda2003.jpg
أي 5 لوحات مضروبة في 2 أمبير (على الأقل) سيكون مصدر التغذية الإجمالي من 12 إلى 18 فولت وتيار 10 أمبير

السؤال الآخر 16 *2 يساوي 32 أمبير

يمكنك وصل اثنتين معا بما يمسى وصلة الجسر لتحصل على طاقة مضاعفة
http://www.e-dan.co.uk/electronics/TDA2003.html

كما ترى اللوحة هنا في هذا الرابط
http://2.bp.blogspot.com/-e0FbF6yEuI...-amplifier.gif
يمكنك وصل مقاومة للتحكم بشدة الصوت للجميع الدوائر
تكون مقاومة مفتاح التحكم 10 كيلو اوم لوغاريتمي "بي"
وتصل مع مدخل كل مكبر مقاومة أكثر من 10 كيلو أوم لكل منها

سأجيب نيابة عن الأخ بسام1970 فهو على ما يبدو غير موجود,

الهم في الصوت هو بسبب عدم نقاء تيار المحول حيث توجد فيه اهتزازات ويمكن تفادي ذلك بوصل مكثف الكتروليتي عالي السعة أكثر من 2200 مايكرو فاراد ويتحمل أكثر من 25 فولت على التوازي مع مصدر الجهد الثابت

هذا المكثف له استقطاب أي لا يجب عكس أقطابه على أطراف المحول
يجب وصل الطرف السالب مع السالب للمحول والموجب مع الموجب

تستطيع عمل عدة بوردات وتغذيتها من مصدر واحد ولكن يجب أن تحسب استهلاك كل واحدة عندما تدفع بكامل طاقتها مضروبا بعدد اللوحات مع حساب الطاقة المستهلكة حراريا
http://www.elektronika.ba/forum/uplo...79_tda2003.jpg
أي 5 لوحات مضروبة في 2 أمبير (على الأقل) سيكون مصدر التغذية الإجمالي من 12 إلى 18 فولت وتيار 10 أمبير

السؤال الآخر 16 *2 يساوي 32 أمبير

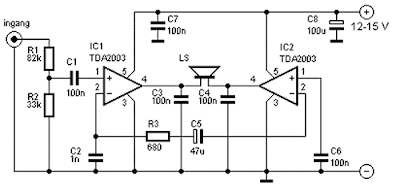

يمكنك وصل اثنتين معا بما يمسى وصلة الجسر لتحصل على طاقة مضاعفة
http://www.e-dan.co.uk/electronics/TDA2003.html

كما ترى اللوحة هنا في هذا الرابط
http://2.bp.blogspot.com/-e0FbF6yEuI...-amplifier.gif
يمكنك وصل مقاومة للتحكم بشدة الصوت للجميع الدوائر
تكون مقاومة مفتاح التحكم 10 كيلو اوم لوغاريتمي "بي"
وتصل مع مدخل كل مكبر مقاومة أكثر من 10 كيلو أوم لكل منها[/QUOTE]



شكراً جزيلا اخي الكريم وجزاك الله الف خير
ملاحظة الهم موجود عندما اغذيها محول او بطارية

شكراً جزيلاً على الاجابة بس انا عملت المقاومة المتغيرة 10kوالملاحظ انها تسخن ويتصاعد منها دخان

أين وكيف قمت بربطها! هناك خطأ ما!

لقد رسمت لك كل شيء تأمل هنا فضلا!
