دائرة فحص الترانزيستور في الدائرة الالكترونية
In Circuit Transistor Checker

باستخدام هذه الدائرة العملية جدا .. تستطيع فحص اي ترانزيستور ثنائي الوصلة حتى وهو مثبت في الدائرة ..

وصف دائرة الفحص

دائرة الكترونية بسيطة لفح الترانزيستور وهو مثبت على الدائرة

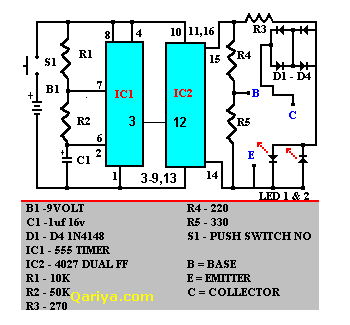

شرح دائرة الفاحص

• تتكون الدائرة من مؤقت 555 متعدد النبضات يعطي تردد 12 هيرتز .. ومتصل عن طريق الطرق رقم 3 مع دائرة فلب فلوب والمتمثلة بالدائرة المتكاملة 4027

• تقوم دائرة الفلب فلوب بتقسيم النبضة إلى جزئيين متمائلين يظهرا على الطرف رقم 14 و 15 للمتكاملة 4027

• يتصل مخرج المتكاملة مع ثنائيان LED عبر مقامة لتحديد التيار R3

• وكما معلوم أن الترانزيستور عبارة عن موحدان Diode .. وهنا سيضيء LED 1 عندما يكون قطبية الجهد المتصل معه صحيحة .. وسيضاء LED 2 .. عندما تكون معكوسة

• عند توصيل الجهاز إلى الترانزيستور .. وبسبب وجود المؤقت سيضيء الثنائيان الضوئيان بشكل متذبذب يؤشر على سلامة الترانزيستور ومهما كان نوعه npn او pnp
