ريجيليتورات الباور في الموذربورد
في البدايه نتعرف علي بدايه الباور علي الموذربورد :-
الفكره العامه لتشغيل الباور صبلاي هي تحويل الفولتيه علي السلك الاخضر PS_ON من وضع ال 5 فولت HIGH الي وضع ال 0 فولت LOW وعند حدوث ذلك تخرج جميع الفولتيات من الباور صبلاي الي الموذربورد مثلا :- لو قمنا بتوصيل باورصبلاي في الكهرباء وقمنا بقياس الفولتيه للسلك الاخضر سنجده 5 فولت _ والان نقوم بعمل قفله علي السلك الاخضر مع الاسود سيعمل الباورصبلاي ونقيس الفولتيه علي السلك الاخضر في وقت عمل الباور صبلاي سنجد الفولت اصبح 0 هذه هي الفكره العامه لبدايه الباور علي الموذربورد كمثال استخدام بوابه منطقيه علي الموذربورد :- عند توصيل الباور صبلاي بالموذربورد فهناك فولت ستاند باي يقوم بتغذيه الشيب الفرعي وغيره طبعا من الايسيهات الموجوده علي الموذربورد ونلاحظ ان الفولتيه علي الفرونت بانل وخصوصا بنااات الباور بتتراوح من 2.5 الي 5 فولت HIGH وعند الضغط علي زر الباور تصبح في وضع LOW وارسال اشاره LOW = 0 VOLT الي الشيب الفرعي وبعد المعالجه الداخليه يقوم بارسال اشاره HIGH الي البوابه المنطقيه الموجوده علي الموذربورد ( لنا حديث لاحقا عن البوابات المنطقيه وانواعها في موضوع منفصل ) وتقوم البوابه المنطقيه بعكس الاشاره من HIGH الي LOW ومن ثم اخراجها الي كونيكتور الباور صبلاي PS_ON فتقوم بتحويله من وضع ال HIGH 5 VOLT الي وضع LOW 0 VOLT وبهذا يعمل الباور صبلاي وتنطلق جميع الفولتيات الي اماكنها كلا في طريقه مثال اخر لاستخدام ال I/O :- عند الضغط علي زر الباور يتم ارسال اشاره PSIN الي ال I/O في وضع LOW وبعد المعالجه الداخليه يقوم ال I/O بارسال اشاره PSOUT الي الشيب الفرعي والذي يقوم بدوره بارسال اشاره SLP_S3 الي ال I/O ومنها يقوم ال I/O بارسال اشاره PSON الي كونيكتور الباور صبلاي للسلك الاخضر بالتحديد ليقوم بتحويله من وضع HIGH الي LOW وبالتالي يعمل الباور صبلاي وتنطلق الفولتيات الي طريقها انظر للصور :-     ريجيليتورات الباور power regulators :- سنتحدث في البدايه عن apl 1117 الاشهر علي الاطلاق انتشارا في الموذرات وخاصه الجيجا بايت Datasheet APL1117 - 1A Low Dropout Fast Response Positive Adjustable Regulator and Fixed 1.8V, 2.5V, 2.85V and 3.3V - Anpec Electronics Coropration انظر للصور :-      يقوم ريجيليتور 1117 بتحويل ال 5 فولت الي 3.3 فولت وهي الفولتيه اللازمه للشيب الفرعي للموضوع تكمله باذن الله التعديل الأخير تم بواسطة : al ostora بتاريخ 02-09-2012 الساعة 05:23 PM |
| اعلانات |
|
||||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
|||||
|
لا يا استاذ اسلام مش هي دي التغذيه الوحيده للشيب لاني بتكلم عن ريجيليتورات البور مش علي الشيب وعلي كلا دي تغذيه للشيب 3.3 فولت ستاند باي من ريجيليتور 1117 مع وعد مني بعمل موضوع كامل عن الشيب باذن الله وعموما بتتغذي الشيب في اغلب الدوائر بفولتيات 1.5 فولت و 1.5 فولت ستاند باي و 3.3 فولت ستاند باي و 5 فولت ستاند باي  |
|
|||||
|
|
|
|||||
|
ريجيليتور 1084

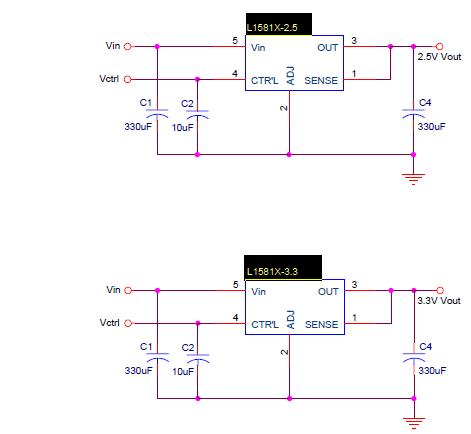

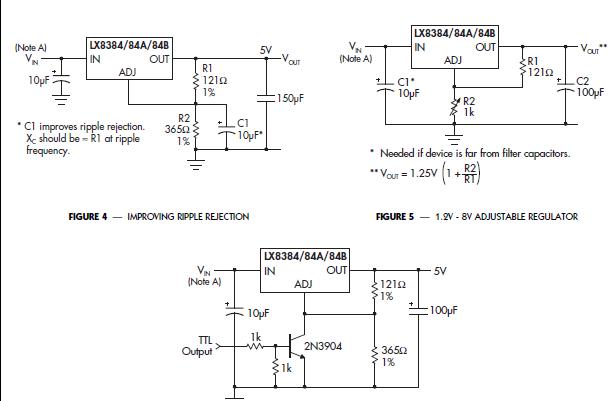

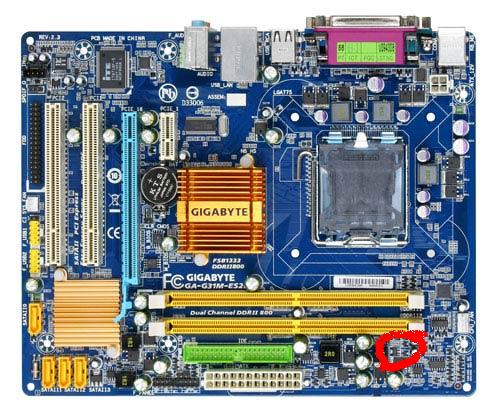

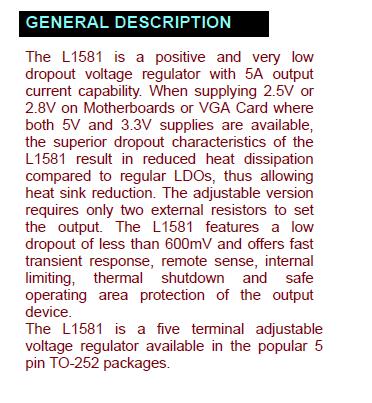

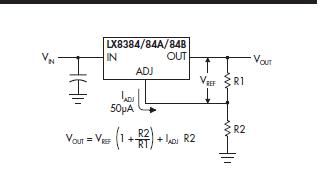

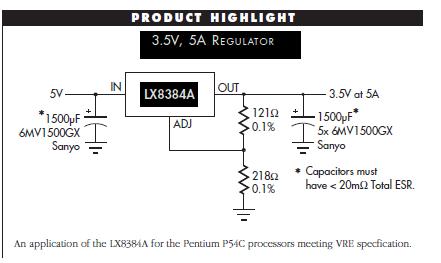

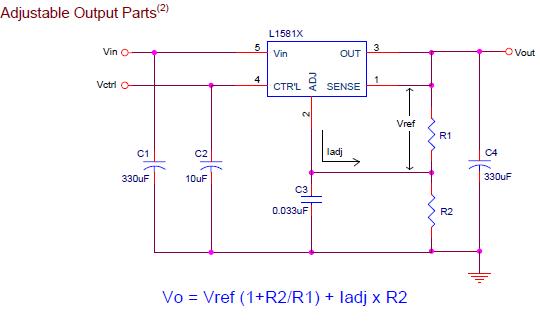

   وهذا الريجيليتور يكتم البورده بور في البورد الجيجا  ريجيليتور 7805    وهذا الريجيليتور في البورد الحديثه يكون بجانب ايسي الصوت ياخذ 12 فولت ويخرج 5 فولت لتغذيه ايسي الصوت  ريجيليتور L1581    يستخدم في توليد الفولت اللازم لكرت الشاشه علي حسب نوعه وفي دوائر البروسيسور في البورد القديمه ريجيليتور LX8384 واستخدامه كان في البورد القديمه امثال سوكت 370 وكان مختص بامداد البروسيسور بال VCORE    الحكم علي تلف الريجيليتور من عدمه :- 1:- الفولت الداخل مظبوط والخارج منخفض _ الريجيليتور تااااالف 2:- الفولت الداخل مظبوط والخارج مرتفع _ مقاومات الريجيليتور او الريجيليتور تاااالف 3:- الفولت الداخل مظبوط والخارج منعدم _ يكون هناك شورت في الدائره او الشيب نفسه تااالف ( وهذا اكبر احتمالات هذه الحاله) 4:- سخونه الريجيليتور سخونه مرتفعه وعند تغييره ايضا تظل السخونه _ الشيب تالف دمتم بخير التعديل الأخير تم بواسطة : al ostora بتاريخ 02-09-2012 الساعة 10:25 PM |
|
||||||
|
|
|
|||||
|
|
