[zoro39]

السلام عليكم
كنت قد طرحت موضوع في المنتدى يخص الريموت كنترول وهذا رابطه:
http://www.qariya.info/vb/showthread.php?t=160116
ربما هناك من اختلط عليه الامر وخاصة المبتدئين, رايت ان اطرح موضوع اضافي وبسيط يخص التحكم في ميكروكنترولر بواسطة ريموت كنترول تستعمل RC5 protocol
الميكروكنترولر هنا هو pic16f84a الموجود بكثرة والبسيط جدا في الاستعمال كما ان الكود المستعمل بسيط ايضا وسهل الفهم, الكود يستعمل interrupt ثم يقوم بفحص الاشارة اذا كانت متوافقة مع البروتوكول RC5 ومن ثم يقوم بعرض معلومات الزر الذي قمت بضغطه على شاشة LCD 1602. كل ما عليك هو ان تكون لديك دراية بالبروتوكول rc5 الخاص بالريموت. الريموت RC5 موجود بكثرة في الاسواق وهنا توجد صورة للريموت الخاصة بي.

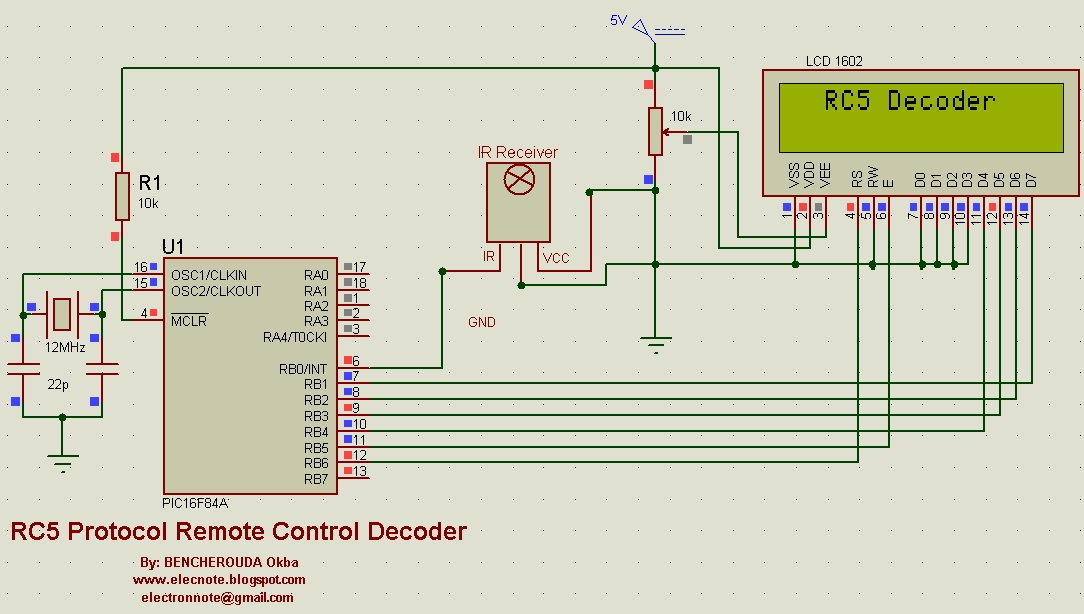

الدارة المستعملة موجودة في الاسفل


الريموت المستعملة في التجربة:



وهذا فيديو يبين العمل على ارض الواقع:

http://youtu.be/VaGVRSB0vuQ

وهذه الصفحة تحتوي على الكود المستعمل:
http://elecnote.blogspot.com/

الى موضوع آخر
في امان الله عز وجل
