السلام عليكم

أعمل على مشروع لعرض الأرقام على شاشات السيفن سيجمنت ونجحت في عمل هذا عن طريق الكود والبروتوس وهو يستقبل الأرقام بشكل جيد

مشكلتي الأن في إكمال الدائرة بشكل كامل حيث إني مبتدأ في مجال الإلكترونيات حيث فوجئت عند شراء السيفن سيجمنت للتطبيق العملي أنها تعمل على 12 فولت وقد طرحت موضوع وأجابني بعض الأخوة جزاهم الله خيراً إلا أني لم أستطع أن أضبط الدائرة

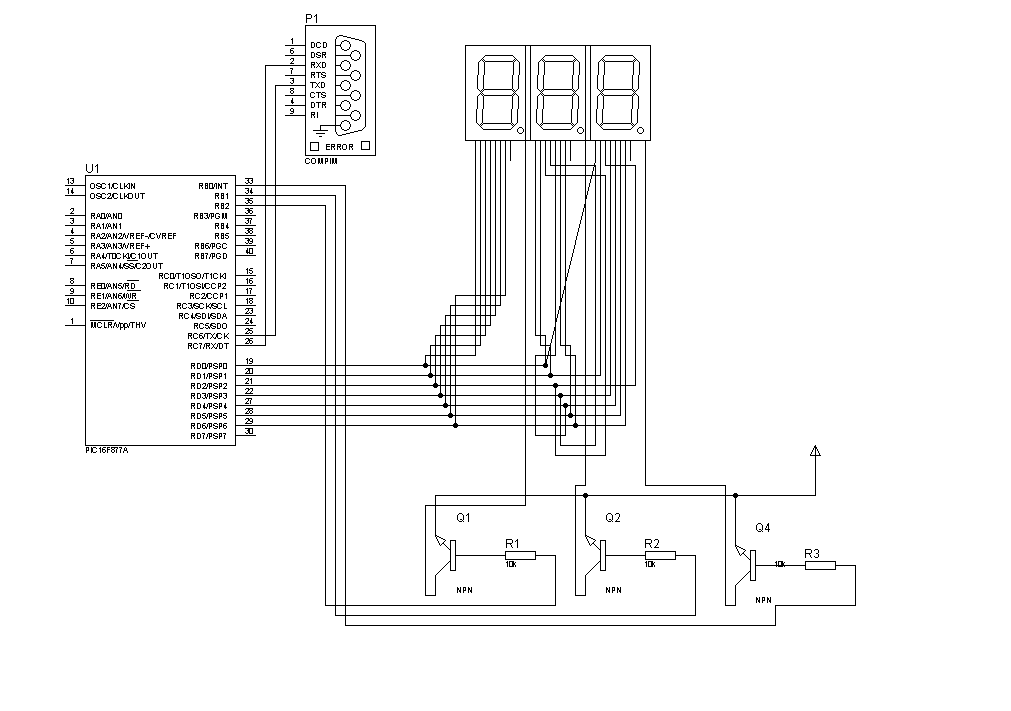

فأرجو ممن لديه الخبرة أن يقوم بالتعديل على الدائرة هذه التي أرفقتها بحيث أقوم أنا بالتجميع فقط علماً أنها تعمل على 12 فولت وليس 5 فولت وهي تعمل بطريقة الأنود

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة moutazyahia السلام عليكم أعمل على مشروع لعرض الأرقام على شاشات السيفن سيجمنت ونجحت في عمل هذا عن طريق الكود والبروتوس وهو يستقبل الأرقام بشكل جيد مشكلتي الأن في إكمال الدائرة بشكل كامل حيث إني مبتدأ في مجال الإلكترونيات حيث فوجئت عند شراء السيفن سيجمنت للتطبيق العملي أنها تعمل على 12 فولت وقد طرحت موضوع وأجابني بعض الأخوة جزاهم الله خيراً إلا أني لم أستطع أن أضبط الدائرة فأرجو ممن لديه الخبرة أن يقوم بالتعديل على الدائرة هذه التي أرفقتها بحيث أقوم أنا بالتجميع فقط علماً أنها تعمل على 12 فولت وليس 5 فولت وهي تعمل بطريقة الأنود

السلام عليكم
أظن أنك تشير إلى هذا الموضوع:
http://www.qariya.info/vb/showthread.php?t=164519
تفضل أخي هذه هي طريقة التوصيل التي كنت أقصد ، وبحسب الربط الذي يظهر في صورة دائرتك المرفقة أعلاه :

[moutazyahia]

جزاك الله خيراً سوف أبدأ في التنفيذ من غد ولو واجهتني مشكلة سوف اتواصل معك

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة moutazyahia جزاك الله خيراً سوف أبدأ في التنفيذ من غد ولو واجهتني مشكلة سوف اتواصل معك

وجازاك بمثله اخي الكريم
في الحقيقة هناك جانب غير معروف :
1- ما هي قيمة التيار الذي تسحبه كل قطعة من القطع السبع في كل شاشة؟ .
2- ما هو الفولت اللازم لكل قطعة ؟
المفروض أن تقوم أخي الكريم بقياس ما تطلبه كل قطعة من جهد وتيار بعيدا عن الميكروكونترولر .
وعلى ضوء النتائج يتم اختيار قيمة المقاومات السبع R1 الى R7
‘ذا لم تتمكن من القيام بهذه القياسات ،رأيي أن تجرب قيمة 470 أوم (أو 560) كما في هذه الدائرة وتلاحظ الاضاءة كيف هي:

لا يجب استخدام أقل من 470 اوم حماية للميكروكونترولر ..

[moutazyahia]

اقتباس المشاركة الأصلية كتبت بواسطة Logic وجازاك بمثله اخي الكريم في الحقيقة هناك جانب غير معروف : 1- ما هي قيمة التيار الذي تسحبه كل قطعة من القطع السبع في كل شاشة؟ . 2- ما هو الفولت اللازم لكل قطعة ؟ المفروض أن تقوم أخي الكريم بقياس ما تطلبه كل قطعة من جهد وتيار بعيدا عن الميكروكونترولر . وعلى ضوء النتائج يتم اختيار قيمة المقاومات السبع R1 الى R7 ‘ذا لم تتمكن من القيام بهذه القياسات ،رأيي أن تجرب قيمة 470 أوم (أو 560) كما في هذه الدائرة وتلاحظ الاضاءة كيف هي: لا يجب استخدام أقل من 470 اوم حماية للميكروكونترولر ..

الله يبارك فيك على هذه النصائح وسوف آخذها في الحسبان
مشكلتي أن السيفن سيجمنت 2 بوصة حجم كبير ولا أجد لها داتا شيت فهل من طريقة لقياس الفولت كم تفضلت

[Logic]

أخي ابدأ بقياس التيار بهذه الطريقة البسيطة:

العامل المهم هو حماية خروج المتحكم :
لا يجب أن نحمل كل خرج أكثر من 20 ميلي أمبير ومن هنا اختيار 470 أوم كأقل قيمة ممكنة.
جرب أخي ولاحظ : إذا كانت الاضاءة ضعيفة مع 560 أوم نزل القيمة إلى 470 أوم
وإذا بقيت الإضاءة ضعيفة فمن الضروري تقوية الخروج بترانزيستورات من جهة PORTD
وهده عملية بسيطة إذا احتجت لها سأقوم إن شاء الله بتعديل الدائرة بحسب المطلوب.

[moutazyahia]

اقتباس المشاركة الأصلية كتبت بواسطة Logic أخي ابدأ بقياس التيار بهذه الطريقة البسيطة: العامل المهم هو حماية خروج المتحكم : لا يجب أن نحمل كل خرج أكثر من 20 ميلي أمبير ومن هنا اختيار 470 أوم كأقل قيمة ممكنة. جرب أخي ولاحظ : إذا كانت الاضاءة ضعيفة مع 560 أوم نزل القيمة إلى 470 أوم وإذا بقيت الإضاءة ضعيفة فمن الضروري تقوية الخروج بترانزيستورات من جهة PORTD وهده عملية بسيطة إذا احتجت لها سأقوم إن شاء الله بتعديل الدائرة بحسب المطلوب.

الله يحفظك ويبارك فيك وفي علمك سوف أعمل على المشروع غداً بإذن الله وسأتبع ما ذكرت وكل الشكر والتقدير لك
