[احمد شهيد جواد]

السلام عليكم ورحمة الله وبركاته
اخوتي الاعزاء لي اكثر من سؤال حول داتاشيت المايكروكنترولر
في البداية هذا رابط الداتاشيت المتبع

http://www.mrkzgulf.com/do.php?id=219824

نوع المايكرو هو pic18f45k22

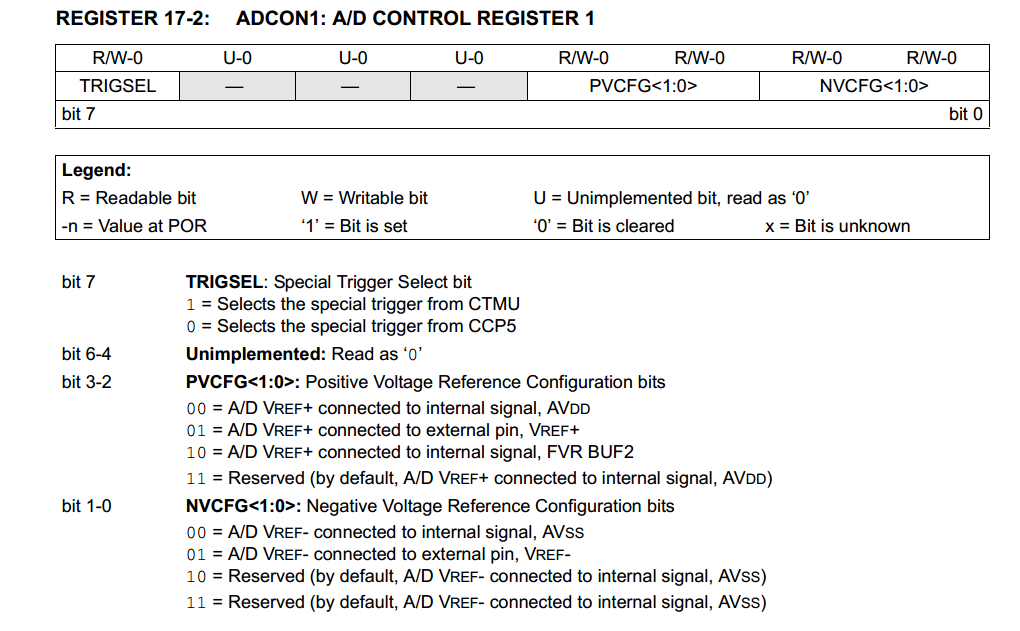

اول سؤال هو الـــ ADC وبالتحديد الرجستر ADCON1 في الصفحة 305 وهذه صورته



لو تكرم احد بشرح هذا الرجستر وعمل كل بت فيه

[محمد ع يسى]

وعليك السلام ورحمة الله وبركاته.
نعم هذا موضوع مهم جدا.
يا ريت لو أحد المهندسين يتقدم بالشرح.. ويا ريت يكون في موضوع مستقل ذي عنوان له علاقة مباشرة حتى يتمكن أي أحد من عمل بحث في جوجل وإيجاده.

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة محمد ع يسى وعليك السلام ورحمة الله وبركاته. نعم هذا موضوع مهم جدا. يا ريت لو أحد المهندسين يتقدم بالشرح.. ويا ريت يكون في موضوع مستقل ذي عنوان له علاقة مباشرة حتى يتمكن أي أحد من عمل بحث في جوجل وإيجاده.

اهلاً وسهلاً استاذ محمد ...
بالفعل فهم الداتاشيت يعتبر الاساس في برمجة المايكروكنترولر....
نتنتظر مشاركة الاخوه حتى تعم الفائدة للجميع

[احمد شهيد جواد]

هل الموضوع صعب ؟؟؟

[assed]

http://www.dbaasco.com/vb/showthread.php?t=4718

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة assed http://www.dbaasco.com/vb/showthread.php?t=4718

السلام عليكم ورحمة الله وبركاته
هذا البك يختلف حيث يتحكم فيه ثلاث مسجلات وليس واحد لذلك نحن نبحث عن توضيح قدر الامكان
شاكر لك تعاونك وجهدك اخي العزيز

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد السلام عليكم ورحمة الله وبركاته اخوتي الاعزاء لي اكثر من سؤال حول داتاشيت المايكروكنترولر في البداية هذا رابط الداتاشيت المتبع نوع المايكرو هو pic18f45k22 اول سؤال هو الـــ ADC وبالتحديد الرجستر ADCON1 في الصفحة 305 وهذه صورته لو تكرم احد بشرح هذا الرجستر وعمل كل بت فيه

لو اخذت بت 7 ستجد انها تحدد مصدر القدح من CTMU أو CCP5 و بالبحث عنهم ستجد الأولى Charge Time Measuring unit و تستخدم مع شاشات اللمس الخ و الثانية PWM5
أما البواقى لتحديد من أى مصدر ستأخذ Vref+ و Vref- لمقارنة المحول التماثلى رقمى
انسخ هذه الأحرف CTMU مرة و CCP5 مرة و بالبحث فى عارض pdf ستجدها تفصيلا

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد لو اخذت بت 7 ستجد انها تحدد مصدر القدح من CTMU أو CCP5 و بالبحث عنهم ستجد الأولى Charge Time Measuring unit و تستخدم مع شاشات اللمس الخ و الثانية PWM5 أما البواقى لتحديد من أى مصدر ستأخذ Vref+ و Vref- لمقارنة المحول التماثلى رقمى انسخ هذه الأحرف CTMU مرة و CCP5 مرة و بالبحث فى عارض pdf ستجدها تفصيلا

شكراً جزيلاً استاذ ماجد ..........
افهم من كلامك ان هذا البت لايضر سواء كان بواحد او بصفر عند تهيئة الــ ADC
