Arrow المحولات - Transformers على حلقات تباعا"


الحلقه الأولى
___________
السلام عليكم

انواع المحولات كثيره جدا"
وسنبدأ اليوم بعرض فقط صور لبعض انواع المحولات


[IMG]http://www.**************/notes/transformer-power.gif[/IMG]

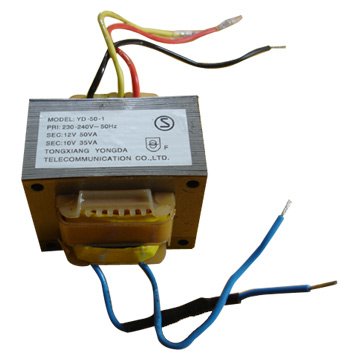

محول عادى يستخدم فى رفع او خفض التيار
ذو قلب من شرائح الحديد


[IMG]http://www.**************/notes/transformer-audio.gif[/IMG]
محول عادى امبير صغير للأستعمال بالأجهزه
التى تعمل على خرج من 3الى 12 فولت ذو قلب من الشرائح

[IMG]http://www.**************/notes/T2.jpg[/IMG]
محول مثل السابق والأختلاف فى الشكل فقط


محول يختلف فقط فى الشكل عن السابق
[IMG]http://www.**************/notes/transformer-wall.gif[/IMG]
محول مثل السابق ولاكنه مغلف ويحتوي على فيشه للخرج



محول يختلف تماما" عما سبق
وهو محول ذاتى ولا يحتوى على ملف ابتدائى وملف ثانوى
[IMG]http://www.**************/notes/transformer-dc.gif[/IMG]
محول + مجموعة توحيد


[IMG]http://www.**************/notes/transformer-board.gif[/IMG]
محول عادى مصمم للتركيب على الشاسيهات

http://img.alibaba.com/photo/51788558/Transformer.gif
محول خانق ملف واحد يوصل على التوالى
يستعمل فى لمبات الفلورو سنت الموفره للطاقه


محول + وحدة تخزين (شحن)

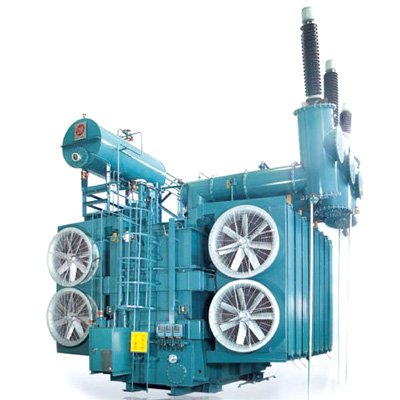

محول خافض للقدرات الكبيره التى تصل
الى عدة ميجاوات ويعمل بتبريد الزيت

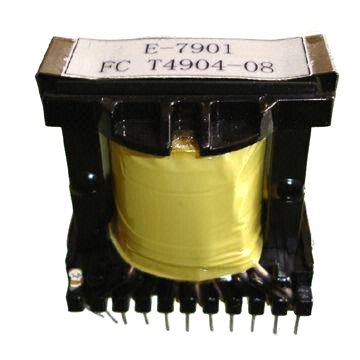

محول يعمل عند تردد عالى ذو قلب من برادة
الحديد أو الفيريت
اللآين F.B.T

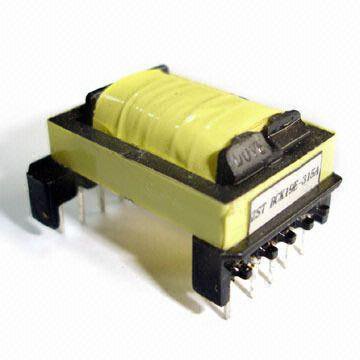

محولات تعمل عند تردد عالى وهى كالسابق
ذات قلب فيريت
الشوبر
__________________________________________________ _

هذا وسنتناول جميع هذه المحولات السابقه بالشرح من حيث:
1- انواعها
2- الفرق بينها
3- نظرية عملها
4-مشاكلها
5- اختباراتها
6- استعمالاتها
______________________________
نرجوالله التوفيق
_________________________
وأطلب تثبيت الموضوع




التعديل الأخير تم بواسطة : سعيد فايد بتاريخ 16-03-2010 الساعة 04:06 PM.
سعيد فايد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-10-2007, 06:59 PM   #2
hany_national
هانى النجار مشرف ورشة التلفزيون والفضائيات

الصورة الرمزية hany_national

الدولة: EGYPT. BEHEIRA
المشاركات: 7,019
أحصائية الترشيح

عدد النقاط : 5364


النشاط

معدل تقييم المستوى: 278
افتراضي




[IMG]http://www.*********/pic/thankyou003_files/16.gif[/IMG]

مثبت اخى الحبيب
ننتظر التكملة ليكون على مستوى التثبيت
مستقبل رائع لاخ كريم مثلك
__________________
اللهم انتصر لنا انتصارك لأحبابك على أعدائك اللهم لا تمكن الأعداء فينا ولا تسلطهم علينا بذنوبنا ..
hany_national غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-10-2007, 11:53 PM   #3
سعيد فايد
عضو ذهبي

الصورة الرمزية سعيد فايد

الدولة: مصر / 01146801155
المشاركات: 1,083
أحصائية الترشيح

عدد النقاط : 928


النشاط

معدل تقييم المستوى: 64
Arrow

تابع الحلقه الأولى
_______________
الصور المدعمه لموضوع المحولات





محولات التيار العادى تردد منخفض (شكل خارجى )




محولات تيار عادى تردد منخفض ( شكل داخلى)


محول شبكات ضغط عالى ( شكل داخلى)





محولات الضغط العالى 16 كيلوفولت ( تستعمل لتخفيض الضغط العالى )
المستمد من شبكات توليد الكهرباء لأنتاج التيار العادى لتغذية المنازل والمصانع
شكل خارجى



محولات عاديه ذات قلب حديد (بداية انتاجها)



محولات احادية الملف ( ملف خانق ) لتقليل الفولت لأنارة لمبات النيون

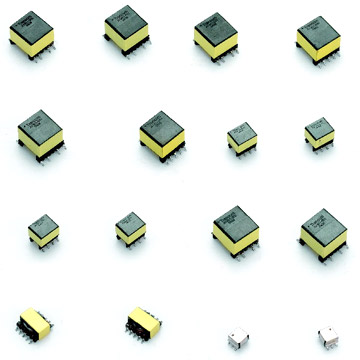

مجموعه متنوعه من محولات الربط بين الدوائر والعزل بينها


محول الشوبر ( تيار عادى) تردد عالى 15625 هيرتز



مجموعه مختلفه من محولات الشوبر



الشوبر من جمبع الزوايا




شوبر تيار متردد 0(تردد 15625 هرتز
سعيد فايد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-10-2007, 11:58 PM   #4
سعيد فايد
عضو ذهبي

الصورة الرمزية سعيد فايد

الدولة: مصر / 01146801155
المشاركات: 1,083
أحصائية الترشيح

عدد النقاط : 928


النشاط

معدل تقييم المستوى: 64
Arrow

تابع الحلقه الأولى
____________
الصور المدعمه للمحولات







مجموعه القلوب المستعمله فى المحولات
__________________________________________
إلى اللقاء مع الحلقه القادمه
الحلقه الثانيه
_______________
تركيب المحولات ونظرية عملها
سعيد فايد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 20-10-2007, 12:10 AM   #5
سعيد فايد
عضو ذهبي

الصورة الرمزية سعيد فايد

الدولة: مصر / 01146801155
المشاركات: 1,083
أحصائية الترشيح

عدد النقاط : 928


النشاط

معدل تقييم المستوى: 64
Arrow

اقتباس:
المشاركة الأصلية كتبت بواسطة hany_national مشاهدة المشاركة


[IMG]http://www.*********/pic/thankyou003_files/16.gif[/IMG]

مثبت اخى الحبيب
ننتظر التكملة ليكون على مستوى التثبيت

مستقبل رائع لاخ كريم مثلك
اشكرك اخى العزيز على هذا الرد المميز اولا"
وعلى التثبيت ثانيا"
سعيد فايد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 20-10-2007, 12:15 PM   #6
ahmed_me
مهندس جيد

الصورة الرمزية ahmed_me

المشاركات: 254
أحصائية الترشيح

عدد النقاط : 61


النشاط

معدل تقييم المستوى: 0
افتراضي

بارك الله فيك اخى العزيز
ندعوا الله ان توفق فى تكمله الموضوع لانه موضوع شامل ومميز من مهندس قدير
ندعوا الله ان يجعله فى ميزان حشناتك ويزيدك من علمه
ahmed_me غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 20-10-2007, 02:07 PM   #7
hossain mohamed
عضو فضي

الصورة الرمزية hossain mohamed

الدولة: مصر
المشاركات: 453
أحصائية الترشيح

عدد النقاط : 210


النشاط

معدل تقييم المستوى: 40
Thumbs up

بارك الله فيك

موضوع قوى ومميز..... وبه مجهود واضح

إستمر على بركة الله
hossain mohamed غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 20-10-2007, 02:54 PM   #8
سعيد فايد
عضو ذهبي

الصورة الرمزية سعيد فايد

الدولة: مصر / 01146801155
المشاركات: 1,083
أحصائية الترشيح

عدد النقاط : 928


النشاط

معدل تقييم المستوى: 64
Arrow

الحلقه الثانيه
____________
تركيب المحولات


تركيب المحول:
يتركب المحول عموما من:
1- قلب حديدي مصنوع من رقائق من الألواح المصنوعة من الصلب السليكوني.


2- ملفين من الأسلاك الكهربية المعزولة احدهما هو الملف الابتدائي والآخر هو الملف الثانوي ويتم لفهما على جانبي القلب الحديدي.
أي انه يمكن اعتبار المحول مكون من دائرتين احداهما دائرة مغناطيسية والأخرى دائرة كهربية حيث يمثل القلب الحديدي الدائرة المغناطيسية و تمثل الملفات الدائرة الكهربية
كما يتضح بالشكل التالى:

شكل يوضح القلب الحديدى وعليه الملف الثانوى والأبتدائى




شكل يوضح شكل المحول اثناء مرور التيار به

شكل يوضح صوره حقيقيه للملفات الثانويه والأبتدائيه ويظهر بينهما الطبقه العازله
فى محول عادى ( جهد منخفV 240 up to + تردد منخفض50/Hz60


شكل يوضح نوع من انواع المحولات العاديه ولاكنها تختلف فى:
ان الملف الأبتدائى والثانوى فى ناحيه واحده وفوق بعضيهما
والعزل ذاتى حيث ان السلك مغلف بغلاف من الحرير المغزول
مثل المستخدم فى توصيل ملفات السماعات
فى محول عادى ( جهد منخفض+تردد منخفض)




شكل يوضح منظر طبيعى لملفات محول ويوضح شكل الأختلاف فى خامات الملفات
الأبتدائيه والثانويه وايضا" عزلها
فى محول( ضغط عالى+تردد منخفض ( Hz 50/60/16KV
__________________________________________________ _
مما سبق يتضح الأتى:
ان جميع المحولات تحتوى على ملفات ابتدائيه ولفات ثانويه
وأن الملف الذى يدخل منه التيار هو الملف الأبتدائى
والذى يخرج منه التيار هو الملف الثانوى
والأشكال التاليه توضح أ شكال المحولات من الخارج:
اولا" الشكل العام لمحولات الجهد والتردد المنخفض
_____________________________________
shape of low voltage&lo frequancy transformers
_____________________________________
[IMG]http://www.**************/notes/transformer-board.gif[/IMG]

[IMG]http://www.**************/notes/transformer-audio.gif[/IMG] [IMG]http://www.**************/notes/transformer-wall.gif[/IMG] [IMG]http://www.**************/notes/transformer-dc.gif[/IMG]

كل الأشكال السابقه توضح الشكل العام للمحولات الخافضه للجهد ذات التردد المنخفض
50/60Hz

__________________________________________________ _________
