[walid nadim]

السلام عليكم
لدي مشروع يحتاج مذبب 1 ميجا كحد أقصى. اقل قيمة وجدتها في السوق هي 4 ميغا هل توجد دائرة تقسيم خارجية توضع بين المذبب 4 ميجا و المتحكم لتعطيه 1 ميجا

[ماجد عباس محمد]

يمكنك استخدام 4013 وهو مشروح هنا
http://www.qariya.info/vb/showthread...=85647&page=17
توصل الأطراف الأربعة SET,RESET بالأرضى
طرف 2 بالطرف 5 و مثله فى النصف الآخر 12 مع 9
تعطى خرج مذبذب الكريستال للطرف Clock1 ستأخذ نصفه من الطرف Q1 رقم 1 وهو بدورة توصله للطرف Clock2 فستأخذ النصف على الخرج Q2 رقم 12

أو أيضا 4027 مع التعديلات المناسبة

[walid nadim]

جزاك الله خيرا

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة walid nadim السلام عليكم لدي مشروع يحتاج مذبب 1 ميجا كحد أقصى. اقل قيمة وجدتها في السوق هي 4 ميغا هل توجد دائرة تقسيم خارجية توضع بين المذبب 4 ميجا و المتحكم لتعطيه 1 ميجا

السلام عليكم ورحمة الله وبركاته
اخى الكريم

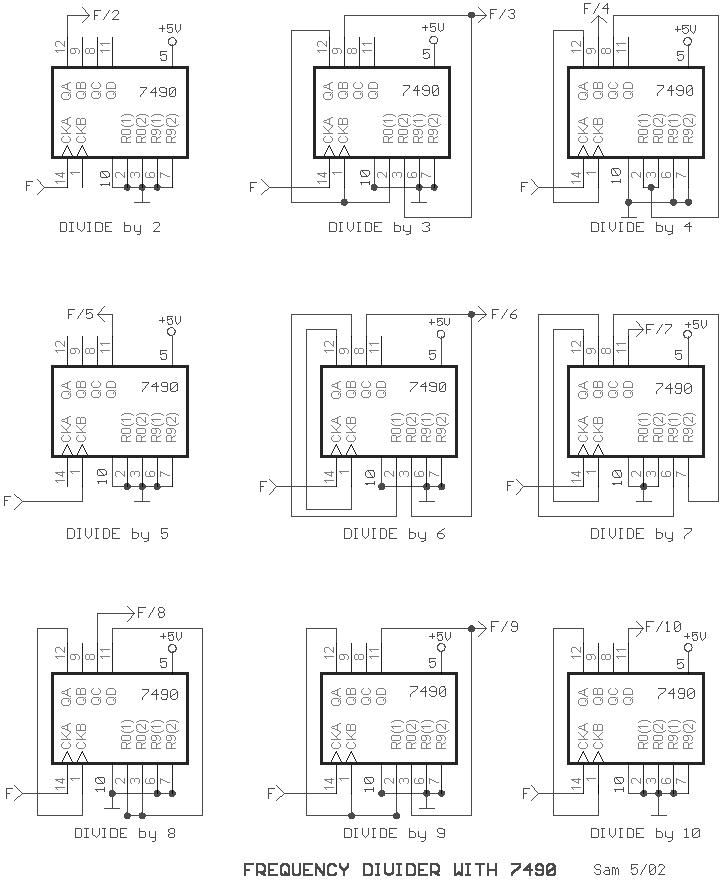

يمكنك استخدام متكاملة 7490 وهى متوفرة بوفرة فى اى مكان واليك صورة لتوصيلات لهذه المتكاملة فهى تقسم التردد من 2 الى 10 اختار منها حسب ما تريد فأذا كان لديك مذبذب 4 ميجاهرتز وتريد تردد 1 ميجا فأختار مقسم التردد على 4 ..... ارجو ان تفى هذه المشاركة ما تريد

[walid nadim]

اقتباس المشاركة الأصلية كتبت بواسطة عريبى محمود السلام عليكم ورحمة الله وبركاته اخى الكريم يمكنك استخدام متكاملة 7490 وهى متوفرة بوفرة فى اى مكان واليك صورة لتوصيلات لهذه المتكاملة فهى تقسم التردد من 2 الى 10 اختار منها حسب ما تريد فأذا كان لديك مذبذب 4 ميجاهرتز وتريد تردد 1 ميجا فأختار مقسم التردد على 4 ..... ارجو ان تفى هذه المشاركة ما تريد

بارك الله فيك اخي
