not funny شرح بالصور كيفية قراءة المقاومات و المكثفات و المكونات الالكترونية : للمبتدئين

شرح بالصور كيفية قراءة المقاومات و المكثفات و المكونات الالكترونية


ونبدأ باذن الله بالمكثفات


المكثفات

**********************************************
اشكال المكثفات:




http://www.qariya.com/electronics/c_read.htm





**********************************************
رموز المكثفات:
يطلق على المكثف ذي السعة الثابتة (المكثف الثابت)، أما المكثف الذي يمكن تغيير سعته (وذلك بتغيير المساحة المحصورة بين الألواح) فيطلق عليه اسم المكثف المتغير. يوجد أيضا نوع ثالث من المكثفات يمكن أن نتحكم في تغيير سعته، أو يترك دون تعديل لفترات زمنية طويلة ويطلق عليه اسم (مكثف تريمر) الذي قد نلجأ لضبط قيمته عند إجراء أعمال الصيانة والإصلاح في الدائرة الإلكترونية.



**********************************************
المكثف الكيميائي:



وهذه صورة المكثفات الموجودة باللوحات الام و بورد الهاردات




وهذه صور توضح تلف المكثفات الكيميائية علي اللوحة الام

هذه الصورة تبين تسرب المحلول الالكتروليتي للبوردة


وهذه صورة تبين الفارق بين المكثف الطبيعي والمكثف المنتفخ




اقتباس:
تم تجميع عناصر الموضوع من اكثر من مصدر:
المصادر:
http://www.qariya.com/vb/showthread.php?t=11237
http://www.qariya.com/vb/showthread.php?p=217385





التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 01-04-2010 الساعة 11:44 AM.
م/محمود ادريس غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 03-11-2008, 11:55 AM   #2
م/محمود ادريس
عضو ذهبي

الصورة الرمزية م/محمود ادريس

الدولة: شركة مـــــــــ تريكس ــــــــــــا لصيانة الكمبيوتر-المنصــورة - دكرنس م:/محمود إدريس 0105502627
المشاركات: 700
أحصائية الترشيح

عدد النقاط : 1221


النشاط

معدل تقييم المستوى: 61
not funny


يكتب على المكثف السراميكي كود مكون من ثلاثة ارقام يعبر عن سعته تكون اول خانتين للكود من اليسار هي قيمة المكثف والرقم الاخير هو عدد الاصفار والقيمة النهائية ستكون بالبيكوفراد



و علي سبيل المثال:


قراءة مكثفات ذات الالوان:

بعض القيم تقاس بالبيكو فاراد Pico Farad

مثلا مكثف بلون بني اسود احمر قيمتها تكون: 102=1000pF

مثلا مكثف بلون بني اسود اصفر قيمتها تكون: 100000pF= 100nF= 0.1uf

قراءة المكثف ذو الغشاء البلاستيكي:

أغلب هذه القطع تكون مطبوعة القيم حيث تشمل سعة المكثف ووحدة القياس وجهدها بالفولت ودقتها واشارة السالب على احد الاطراف للمكثفات نوع dc او مقدار التردد للمكثفات نوع ac

تكون السعه بالمايكروفاراد microfarad الا اذا وجد الرمز n فأن السعة تكون بالنانو فاراد حينها او الرمز p للبيكو فاراد

ويعطى الجهد كرقم يتبع الحرف V وفي بعضها لايكتب الحرف V

وتحدد الدقة على حسب الرموز التالية:

نسبة الخطأ ==الرمز
%20====M
K====%10
J====%5
H===%2.5





التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 01-04-2010 الساعة 11:42 AM.
م/محمود ادريس غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 03-11-2008, 12:20 PM   #3
م/محمود ادريس
عضو ذهبي

الصورة الرمزية م/محمود ادريس

الدولة: شركة مـــــــــ تريكس ــــــــــــا لصيانة الكمبيوتر-المنصــورة - دكرنس م:/محمود إدريس 0105502627
المشاركات: 700
أحصائية الترشيح

عدد النقاط : 1221


النشاط

معدل تقييم المستوى: 61
not funny الملفات Coils

الملفات
COILS

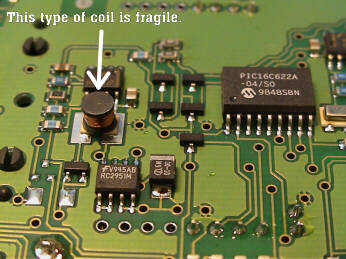

بداية: هذه صورة الملف علي البوردة... والصورة توضح 3 ملفات

والملف هو ذلك القطعه الزرقاء الملفوف عليها قطعه نحاسيه
ورمزه علي البوردة L

وهذه صوره اخري للملفات علي بوردة احدث

وهو المربع الاسود المكتوب عليه R60
وهذا النوع يسمي ferrite Core وهو كما قلنا منتشر بالبوردات الحديثه



وهذه ايضآ مجموعة صور تبين اشكال الملفات المختلفة







وهذه صورة الملف خارج البوردة




وفائدة الملف هنا هى استقرار اكبر لعملية تغذية المعالج وكلما كان عددهم اكثر
كان ذلك اقوى واعلى فى الاداء واستقرار عمل الجهاز
وهو يمرر مجال كهرومغناطيسى Magnetic Field
ويقوم بإزاله التموجات الغير مرغوب بها





التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 01-04-2010 الساعة 11:43 AM.
م/محمود ادريس غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 03-11-2008, 12:38 PM   #4
NOOOOR
عضو ذهبي

الصورة الرمزية NOOOOR

الدولة: مصر المنصورة
المشاركات: 1,162
أحصائية الترشيح

عدد النقاط : 4891


النشاط

معدل تقييم المستوى: 153
افتراضي

رائع يا محمود جهد مميز واثبات ذات في فترة قصيرة جدا
NOOOOR غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 03-11-2008, 02:20 PM   #5
م/محمود ادريس
عضو ذهبي

الصورة الرمزية م/محمود ادريس

الدولة: شركة مـــــــــ تريكس ــــــــــــا لصيانة الكمبيوتر-المنصــورة - دكرنس م:/محمود إدريس 0105502627
المشاركات: 700
أحصائية الترشيح

عدد النقاط : 1221


النشاط

معدل تقييم المستوى: 61
not funny

اقتباس:
المشاركة الأصلية كتبت بواسطة NOOOOR مشاهدة المشاركة
رائع يا محمود جهد مميز واثبات ذات في فترة قصيرة جدا
شهادة اعتز بها من مهندس نكن له كل تقدير واحترام
م/محمود ادريس غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 03-11-2008, 02:28 PM   #6
م/محمود ادريس
عضو ذهبي

الصورة الرمزية م/محمود ادريس

الدولة: شركة مـــــــــ تريكس ــــــــــــا لصيانة الكمبيوتر-المنصــورة - دكرنس م:/محمود إدريس 0105502627
المشاركات: 700
أحصائية الترشيح

عدد النقاط : 1221


النشاط

معدل تقييم المستوى: 61
not funny المقاومات resistors

المقاومـــــــــــات



وهذه صورة المقاومات علي اللوحة الام


وهذه صوره اوضح


المقاومه هى العنصر الصغير المعلم عليه باللون الاخضر
رمز المقاومه على اللوحه الام حرف ال (R)



**************************************
وحدة قياس المقاومات هي الاوم :
ومن مضاعفان للاوم
الكيلو أوم = 1000 أوم
الميجا أوم = 1000000 أوم




والمقاومات من حيث القدرة الكهربائية اما سلكية واما كربونية فالسلكية تتحمل قدرات عالية وتمتاز بكبر حجمها عكس الكربونية
ومن حيث عملها تقسم الى :

المقاومات الحرارية

والهدف منها هو انتاج الحرارة، ومن تطبيقاتها مصابيح الانارة العادية و جهزة التدفئة والسخانات.
وهي عبارة عن سلك من التنجستون له مقامة معينة حسب سمكه وطوله ومقاومته النوعية

وهناك مسمي اخر للمقاومات الحرارية يقصد به المقاومات التي تتحمل درجات حرارة عالية ( عالية الوات )... مثل المقاومات المنتشرة في التليفزيونات وشاشات الكمبيوتر. ونطلق عليها المقاومات الحرارة.





المقاومات الثابتة Fixed Resistor

وتتخذ في الدوائر الكهربائية والإلكترونية بهدف الحصول على قيم معينة للتوترات أو شدة التيار في نقاط معينة من الدارة. تعطى قيمة هذه المقاومات ونسبة التفاوت عن طريق أطواق ملونة.



يمكن معرفة مقدار الطاقة التي تبددها عن طريق حجمها. تعتبر هذه المقاومات الوحيدة التي ينطبق عيها قانون أوم على الرغم من استعمالاتها المتعددة.

ومن الجدول التالي يمكننا ان نعرف قيمة المقاومة من حيث رقم او رقمين نكتبها كما هي في اول لونين ثم يكون اللون الثالث هو قيمة الاصفار للخانة الثالثة اما اللون الرابع فهو نسبة السماح -+:




************
اسود 0
بني 1
أحمر 2
برتقالي 3
أصفر 4
أخضر 5
أزرق 6
بنفسجي 7
رمادي 8
أبيض 9
************
نسبة السماح :
ذهبي 5%
فضي 10%
بلا لون 20%
************

واحيانا توجد مقاومات 5 الوان او 6 الوان كما بالصورة:




****************************

المقاومات المتغيرة Variable Resistor



تتغير قيمة هذه المقاومة ميكانيكيا بواسطة وصلة متحركة (منزلقة) أو ضوئياُ (ضوئية) أو حراريا (حرارية)
ويمكن للمستخدم أن يتحكم في قيمتها، ومن ثمة تغيير شدة التيار أو الجهد. ومن تطبيقات هذا النوع مفتاح تغيير الصوت

ثنائيات الأقطاب

وتتغير قيمة المقاومة فيها حسب عوامل فيزيائية عديدة منها :


1- المقاومة الضوئية (LDR) تنخفض قيمتها الأومية عند ازدياد شدة الإضاءة
2- المقاومة الحرارية الموجبة (PTC) تزداد قيمتها الأومية عند أرتفع درجة الحرارة
3- المقاومة الحرارية السالبة (NTC) تنقص قيمتها الأومية عند أرتفع درجة الحرارة
4- مقاومة فرق الجهد المتغير (VDR) تنقص قيمة هذه المقاومة كلما ازداد فرق فرق الجهد المطبق على طرفيها

و المقاومات المتغيرة تستخدم في تطبيقات عدة مثل المجسات واجهزة القياس المختلفة



امثلة لتحديد قيم بعض المقاومات...














التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 01-04-2010 الساعة 11:43 AM.
م/محمود ادريس غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 03-11-2008, 02:43 PM   #7
م/محمود ادريس
عضو ذهبي

الصورة الرمزية م/محمود ادريس

الدولة: شركة مـــــــــ تريكس ــــــــــــا لصيانة الكمبيوتر-المنصــورة - دكرنس م:/محمود إدريس 0105502627
المشاركات: 700
أحصائية الترشيح

عدد النقاط : 1221


النشاط

معدل تقييم المستوى: 61
not funny




ولنا بقية ان شاء الله






التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 03-11-2008 الساعة 02:52 PM.
م/محمود ادريس غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 03-11-2008, 10:12 PM   #8
TARIQ_ALKDR
عضو ذهبي

الصورة الرمزية TARIQ_ALKDR

الدولة: In the Electronic
المشاركات: 976
أحصائية الترشيح

عدد النقاط : 1473


النشاط

معدل تقييم المستوى: 72
x8

مجهود عالي


1000 ميكرو


ثابر والله الموفق
