automatic self transformer

[osama matar]

السلام عليكم ورحمة الله وبركاته
بسم الله الرحمن الرحيم
automatic self transformer

AC Power Voltage Converter Transformer 220V

لطالما شغلتني دائرة المحول الذي يقوم بتنظيم جهد الكهرباء AC220V فهو يرفعها آلياً من حوالي AC140V إو AC160V أو AC180V أو AV200V في أربعة مراحل لكل مرحلة مرحلها (RELAY) الخاص
الخلافات الموجودة بالدائرة غير الواقع العملي وسببها ضعف في استخدام برنامج البروتس
بدل البطارية يخرج من المحول 24 فولت (موجة كاملة) تقوّم ويوضع لها مكثف 2200 ميكرو
مقاومات التجزئة R5/6/7/8 عبارة عن مقاومتين على التوالي لكل قناة والقيمة تقريباً مضبوطة
مقاومات التجزئة R13/14/15/16 أيضاً عبارة عن مقاومتين على التوالي لكل قناة والقيم تقريباً مضبوطة
سبب عدم التساوي قد يرجع لخطأ ما في النقل عن اللوحة المطبوعة في البندين الأخيرين
لا حظ باهتمام وجود علاقة بين قيم المقاومات R13/14/15/16وقيمة الجهد في كل مرحلة (عدد لفات الثانوي)
لم أستطع تشغيل المصباح على الخرج فتركته بدون توصيل لمعرفته
أيضاً الليدات LED'S لكل واحد مقاومة
جميع المقاومات نصف وات ما عدا R9 فهي 2وات
المكثفات C1 =350V والباقي 63 فولت
لتشغيل الدائرة والتحكم بها غير قيمة جهد الدخل من مصدر AC الموجود أسفل أقصى اليمين
رابط الدائرة على البروتس

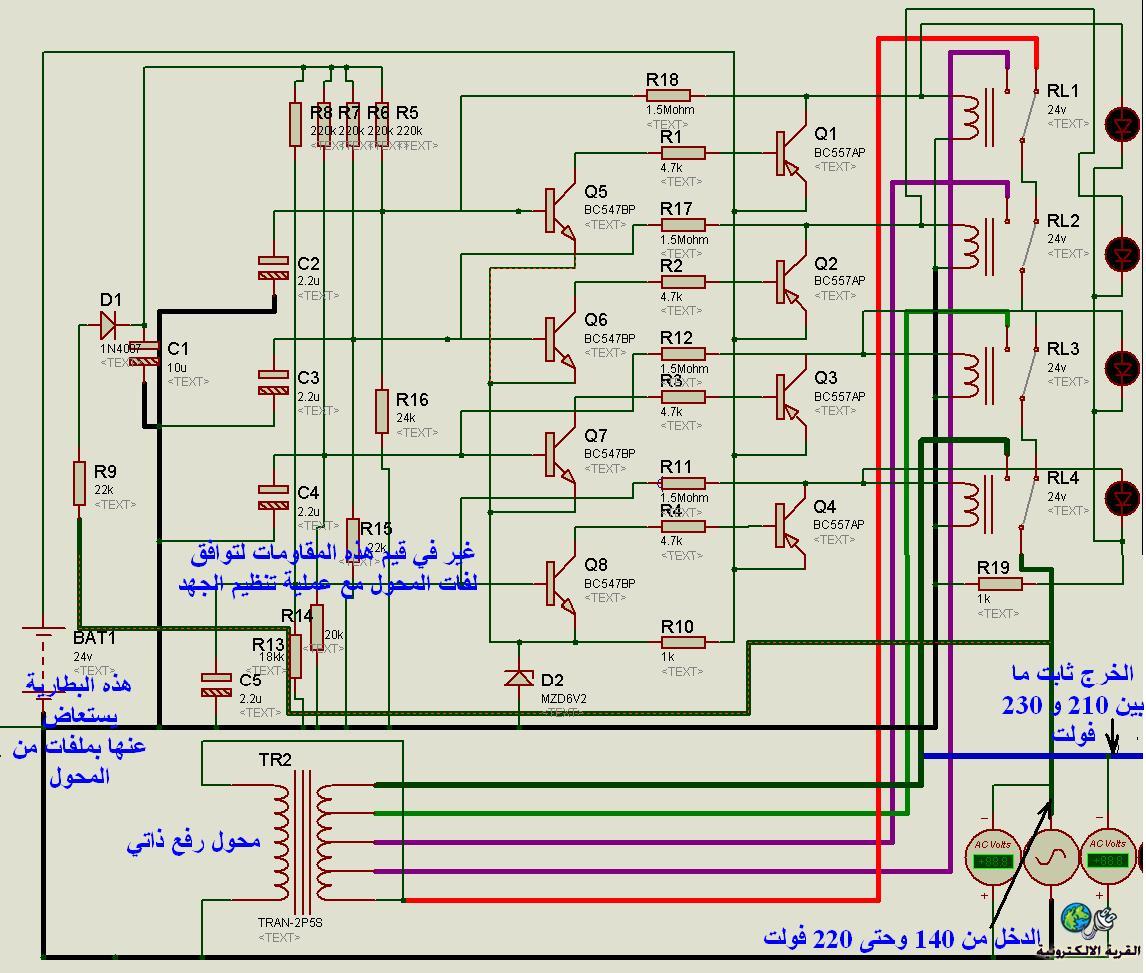

رسم الدائرة

هنا رابط للدائرة على الرسام أوضح لمن ليس لديه برنامج البروتس

http://upload.qariya.info/images/qariya-cd489c51e0.jpg
رابط الصورة أكثر وضوحاً(ملف)

وهنا رسم المحول المستخدم وهو محول رفع ذاتي

اذهب للرابط ستجد دائرة أكثر تطوراً
http://www.qariya.info/vb/showthread...705#post368705

[saadelbasry]

المشاركة الأصلية كتبت بواسطة osama matar

السلام عليكم ورحمة الله وبركاته
بسم الله الرحمن الرحيم

automatic self transformer
AC Power Voltage Converter Transformer 220V

لطالما شغلتني دائرة المحول الذي يقوم بتنظيم جهد الكهرباء AC220V فهو يرفعها آلياً من حوالي AC140V إو AC160V أو AC180V أو AV200V في أربعة مراحل لكل مرحلة مرحلها (RELAY) الخاص
الخلافات الموجودة بالدائرة غير الواقع العملي وسببها ضعف في استخدام برنامج البروتس
بدل البطارية يخرج من المحول 24 فولت (موجة كاملة) تقوّم ويوضع لها مكثف 2200 ميكرو
مقاومات التجزئة R5/6/7/8 عبارة عن مقاومتين على التوالي لكل قناة والقيمة تقريباً مضبوطة
مقاومات التجزئة R13/14/15/16 أيضاً عبارة عن مقاومتين على التوالي لكل قناة والقيم تقريباً مضبوطة
سبب عدم التساوي قد يرجع لخطأ ما في النقل عن اللوحة المطبوعة في البندين الأخيرين
لا حظ باهتمام وجود علاقة بين قيم المقاومات R13/14/15/16وقيمة الجهد في كل مرحلة (عدد لفات الثانوي)
لم أستطع تشغيل المصباح على الخرج فتركته بدون توصيل لمعرفته
أيضاً الليدات LED'S لكل واحد مقاومة
جميع المقاومات نصف وات ما عدا R9 فهي 2وات
المكثفات C1 =350V والباقي 63 فولت
لتشغيل الدائرة والتحكم بها غير قيمة جهد الدخل من مصدر AC الموجود أسفل أقصى اليمين
رابط الدائرة على البروتس

رسم الدائرة

يا عزيزى لك منى كل التحية لكن أرجو من أن تبسط الشرح فكمبتدئين لا نفهم شيئا من هذا الكلام الرجاء التبسيط مع التوضيح هل بالامكان تصميم دائرة مثبت تيار لتشغيل كمبيوتر مثلا عند ضعف الكهرباء؟ وأخيرا لك كل الشكر

[osama matar]

المشاركة الأصلية كتبت بواسطة saadelbasry

يا عزيزى لك منى كل التحية لكن أرجو من أن تبسط الشرح فكمبتدئين لا نفهم شيئا من هذا الكلام الرجاء التبسيط مع التوضيح هل بالامكان تصميم دائرة مثبت تيار لتشغيل كمبيوتر مثلا عند ضعف الكهرباء؟ وأخيرا لك كل الشكر

أنا لم أشرح الدائرة ولا طريقة عملها
هذه الدائرة نقلتها عن جهاز يعمل بهذه الطريقة
الخلاف الوحيد أن من يصمم لك المحول يجعل منه خرج 24 فولت فقط بدل البطارية
ولا يمكن لمبتدئين تنفيذها لأنها تحتاج لضبط قيم المقاومات حسب واقع المحول تماماً وهذ صعب على مبتدء
هذه الدائرة بقدرة 1000 وات
ولا أنصح باستخدامها مع الأجهزة الإلكترونية
أما إذا أضيف لها مؤقت لتأخير الزمن 30 ثانية على الأقل تصلح لأن جهد بداية التشغيل يصل لنحو 320 فولت
وسأحاول الشرح في نفس الموضوع للإجابة على بعض الإستفسارات
شكراً لمرورك

[ahmed115]

اخ اسامة
الا دايرة زى دى بتترسم على برامج المحاكاة؟
ياراجل ربنا يكون فى عونكم ازاى بتفهموها دى

[سعيد قادر]

استاذ اسامة فى العادة يستخدم مقاومة متغيرة لتحكم بخرج الفولتاج وليس المكثف فلا تكون دقيقة بالدرجة المطلوبة
وماهو الفارق بين اطراف المحولة ؟؟ يعنى كم فولت ؟؟

فى اكثر دوائر الفولتاج يستخدم فيها انتكريد lm324 وتكون الفرق بين اطراف المحولة 20 فولت اى كل طرف اكبر من الطرف التانى بحوالى 20 فولت
فكم يكون هنا ؟؟

[osama matar]

المشاركة الأصلية كتبت بواسطة سعيد قادر

استاذ اسامة فى العادة يستخدم مقاومة متغيرة لتحكم بخرج الفولتاج وليس المكثف فلا تكون دقيقة بالدرجة المطلوبة
وماهو الفارق بين اطراف المحولة ؟؟ يعنى كم فولت ؟؟

فى اكثر دوائر الفولتاج يستخدم فيها انتكريد lm324 وتكون الفرق بين اطراف المحولة 20 فولت اى كل طرف اكبر من الطرف التانى بحوالى 20 فولت
فكم يكون هنا ؟؟

شكراً أخي أحمد115 على تقديرك للمشقة وبارك الله فيك

أخي سعيد ما تتحدث عنه صحيح 100%
فإنه يمكن استخدام مقاومات متغير لضبط القيم وكنت أنوي الإضافة ولكن حيز الدائرة لم يسعفني
أما الدوائر التي تحتويLM393 والتي بها مؤخر زمني فهي ستكون موضوعي الثاني بإذن الله
إذا لم تسبقني أنت أو غيرك
والمرحلة 20 فولت
بالنسبة لأخي حيدر علاج حسن
وأرجو أن تكون وصلت لهنا فعمل الريليهات هكذا
يمكن أن لا يعمل أي ريلا وتكون الدائرة مجهزة لرفع الجهد من 140 إلى 220
يمكن أن يعمل ريلاي واحد وتكون الدائرة مجهزة لرفع الجهد من 160 إلى 220
ويمكن أن يعمل 2 ريلاي وتكون الدائرة مجهزة لرفع الجهد من 180 إلى 220
ويمكن أن يعمل 3 ريلاي وتكون الدائرة مجهزة لرفع الجهد من 200 إلى 220
ويمكن أن تعمل الريلهات الأربعة وهنا لا ترفع الجهد
وقد يكون هذا نقص بالدائرة ولكنها البداية
الدائرة الجديدة هنا
