افتراضي شرح دوائر التوحيد ومضاعفة الجهد

السلام عليكم ورحمة الله وبركاته


الاخوه الاعضاء اسمحولى اقدم لكم هذا الموضوع البسيط عن دوائر التوحيد ومضاعفة الجهد بأنواعها وسأقدم فيه شرح للدوائر الاتية
1- دائرة وشرح توحيد نصف الموجة

2- دائرة وشرح توحيد الموجة الكاملة بمحول ذو نقطة منتصف

3- دائرة وشرح توحيد الموجة الكاملة بأستخدام قنطرة التوحيد

4- دائرة وشرح مضاعفة الجهد لنصف الموجة

5- دائرة وشرح مضاعفة الجهد للموجة الكاملة

6- دائرة وشرح مضاعفة الجهد لثلاثة أمثال جهد المصدر

7- دائرة وشرح مضاعفة الجهد لأربعة أمثال جهد المصدر


وأرجو من الله أن يجعله فى ميزان حسناتى


astra غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 07-10-2010, 05:35 PM   #2
ahmed115
عضو

الدولة: مصر /المنصورة
المشاركات: 2,169
أحصائية الترشيح

عدد النقاط : 996


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة astra مشاهدة المشاركة
7- دائرة مضاعفة الجهد لأربعة أمثال جهد المصدر
مفيش ولاصورة ظاهرة عندى ياعلاء
يمكن العيب من عندى ؟
ahmed115 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 07-10-2010, 05:38 PM   #3
astra
مهندس متميز

المشاركات: 503
أحصائية الترشيح

عدد النقاط : 297


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة astra مشاهدة المشاركة
1- دائرة توحيد نصف الموجة


عفوا اردت ان يكون الموضوع متسلسل وراء بعضة فحجزت المشاركات السابقة ولكن عند التعديل عليها على ما يبدو ان حسابى لا يمكنى من اضافة صور اثناء ذلك فلم اجد طريقة سوى الاقتباس

فى النصف الدورة الاولى الموجبة تصبح نقطة A موجبة بالنسبة لنقطةB وعليه فأن D1 يصبح موصل اى ان النصف الموجب من الدورة يمر الى الحمل

وفى النصف الثانى السالب من الدورة تكون نقطة A سالبة بالنسبة لنقطة B وعليه فأنD1 يصبح غير موصل ولا يمر هذا النصف السالب الى الحمل ثم يعاد نفس الشىء فى الدورة التالية وهكذا...

التعديل الأخير تم بواسطة : astra بتاريخ 07-10-2010 الساعة 05:53 PM.
astra غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 07-10-2010, 05:51 PM   #4
astra
مهندس متميز

المشاركات: 503
أحصائية الترشيح

عدد النقاط : 297


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة astra مشاهدة المشاركة

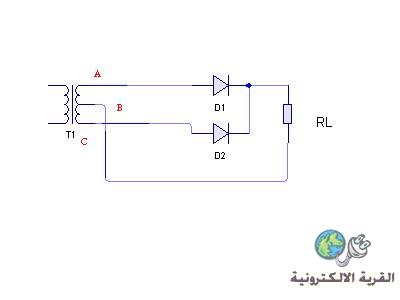

2- دائرة توحيد الموجة الكاملة


* فى النصف الدورة الاول تكون نقطةA موجبة بالنسبة لنقطةB وعلية فأن D1يصبح موصل وفى نفس الوقت تكون نقطة C سالبة بالنسبة لنقطةB وعليه فان D2يكون غير موصل فيطبق على الحمل نصف دورة موجبة من خلالD1

*وفى النصف دورة الثانى تكون نقطةAسالبة بالنسبة لنقطة B وعليه فأن D1يصبح غير موصل وفى نفس الوقت تكون نقطةCموجبة بالنسبة لنقطةB وعليه فأنD2 يصبح موصل فيطبق على الحمل نصف دورة موجبة اخرى من خلال D2 ويكون الخرج عبارى عن مجموعة من انصاف الموجات الموجبة المتلاصقة بجوار بعضها بدون فواصل
astra غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 07-10-2010, 06:07 PM   #5
astra
مهندس متميز

المشاركات: 503
أحصائية الترشيح

عدد النقاط : 297


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة astra مشاهدة المشاركة
3- دائرة توحيد الموجة الكاملة بأستخدام قنطرة التوحيد


*فى النصف دورة الاولى تكون نقطة A موجبة بالنسبة لنقطة B فيصبح كلا من الموحدين D1 و D2 فى حالة توصيل ويطبق نصف موجة موجبة على الحمل
*وفى النصف دورة الثانى تكون نقطة B موجبة بالنسبة لنقطة A فيصبح كلا من الموحدين D3و D4 فى حالة توصيل ويصبق نصف موجة موجب اخر على الحمل
*اى انه على الرغم من تغير قطبية الدخل عند النقطتين A و B تظل قطبية الخرج ثابتة بانتظام وعليها مجموعة من انصاف الموجات الموجبة متلاصقة بجوار بعضها بدون فواصل
astra غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 07-10-2010, 06:24 PM   #6
astra
مهندس متميز

المشاركات: 503
أحصائية الترشيح

عدد النقاط : 297


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة astra مشاهدة المشاركة
4- دائرة مضاعفة الجهد لنصف الموجة


* فى النصف دورة الاولى السالبة تكون نقطة B موجبة بالنسبة لنقطة A وعليه فان D1 يصبح موصل ويتم شحن المكثف C1 بقيمة تساوى جهد المصدر

*وفى النصف دورة الثانية الموجبة تكون نقطة A موجبة بالنسبة لنقطة B ويكون D1 غير موصل وعليه فان C1 سوف يقوم بتفريغ شحنتة فى D2 وهذة الشحنة هى قيمة جهد المصدر المخزن فيه من نصف الدورة الاولى بالاضافة الى جهد مصدر النصف الثانى
اى انه سيكون عبارة عن بطاريتان موصلتان مع بعضهما على التوالى ويكون جهده فى هذة الحالة عبارة عن 2 جهد المصدر فيمر من خلال D2 ليشحن المكثف C2 بقيمة تساوى ضعف جهد المصدر
astra غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 07-10-2010, 06:34 PM   #7
astra
مهندس متميز

المشاركات: 503
أحصائية الترشيح

عدد النقاط : 297


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة astra مشاهدة المشاركة
5- دائرة مضاعفة الجهد للموجة الكاملة


*فى النصف دورة الاولى السالبة تكون نقطة A سالبة بالنسبة لنقطة B وعليه فان D1 يصبح موصل ويتم شحن المكثف C1 بقيمة تساوى جهد المصدر
*وفى نصف الدورة الموجبة الثانية تكون نقطة A موجبة بالنسبة لنقطة B وعليه فان D2 يصبح موصل ويتم شحن المكثف C2 بقيمة تساوى جهد المصدر ايضا
اى انه اصبح كل مكثف عليه جهد يساوى جهد المصدر وبما انهما موصلان مع بعضهما على التوالى فيكون التفريغ فى الحمل عبارة عن قيمة تساوى ضعف جهد المصدر
astra غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 07-10-2010, 06:54 PM   #8
astra
مهندس متميز

المشاركات: 503
أحصائية الترشيح

عدد النقاط : 297


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة astra مشاهدة المشاركة
6- دائرة مضاعفة الجهد لثلاثة أمثال جهد المصدر


*فى النصف دورة الاولى السالبة تكون نقطة A سالبة بالنسبة لنقطة B وعليه فان D1 يصبح موصل ويتم شحن المكثف C1 بقيمة تساوى جهد المصدر
*وفى نفس الوقت يكون D2 ايضا موصل ويتم شحن المكثف C2 بقيمة تساوى جهد المصدر
*وفى النصف الثانى من الدورة تكون نقطة A موجبة بالنسبة لنقطة B وعليه فان المكثف C1 سوف يقوم بتفريغ شحنتة فى D3 وهذة الشحنة هى قيمة جهد المصدر المخزن فية من النصف الاول بالاضافة الى جهد المصدر من النصف الثانى اى انه سيكون عبارة عن بطاريتان متصلتان مع بعضهما على التوالى ويكون جهدة فى هذة الحالة عبارة عن 2 جهد المصدر ويكون اتجاه التفريغ فى وضع يجعل D3 فى حالة توصيل فمن خلاله يتم شحن C3 بضعف جهد المصدر
*وفى نفس الدورة يكون D2 غير موصل فيكون مجموع الجهد على الحمل هو جهد مصدر واحد على C2 و 2 جهد المصدر على C3 اى ثلاثة اضعاف الجهد
astra غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
