افتراضي اسهل طريقه لفحص الملف الكهربائي للظاغط ..! Twitter FaceBook Google+



السلام عليكم ورحمه الله وبركاته ..

1- جزء ميكانيكي ( المحرك ).

ويعرف بانه غير صالح عن طريق الصوت العالي مثلا .. او يعمل بشكل طبيعي ولكن لا يحصل ضغط كافي او ضغط ضعيف .. واحياننا لا يدور مطلقا او ( مزركن ) ..

2- جزء كهربائي ( الملف ) .

هناك طريقه بسيطه جدا لمعرفه ان الملف الكهربائي داخل الضاغط صالح ام تالف .. وهنا تحتاج الى اوم ميتر ديجيتال ( الكتروني ) فقط ..



طريقه فحص ضاغط سنكل فيز 220 فولت او 110 فولت ..



الكل يعلم ان ملف كل الضواغط السنكل فيز 220 فولت مثلا .. مكون من ثلاث اطراف .. شاهد المخطط اعلاه ..

1- COMMEN

2- RUN

3-START

يتم فصل جميع الاسلاك عن الضاغط .. ونقوم بفحص ..

1- نوصل اطراف الاوم ميتر بين C + R ونسجل الرقم .. وعاده يكون 002

2- نوصل اطراف الاوم ميتر بين C + S ونسجل الرقم .. وعاده يكون 005

3- الان اطراف الاوم ميتر بين R + S هنا يجب ان يكون الرقم 007 وهو

مجموع الرقم او قيمه الاوم بين ( C + R ) و ( C + S )

اذا 002 + 005 = 007 اوم فاذا كانت الناتج بين R + S يساوي مجموع باقي الطرفين فان الملف صالح وغير معطوب ... راجع المثال الان انه بسيط .. لاي سؤال انا حاضر ... على فكره هذا الفحص للسنكل فيز فقط ...

الثري فيز يكون قرائه كل الاطراف الثلاثه متساويه دون اي فرق وعاده يكون الرقم 002 اوم على الاوم ميتر الالكتروني ..

وتقبلوا الود حبايبنا ...









اعلانات

الصورة الرمزية SAA
SAA
:: عضو فضي ::
تاريخ التسجيل: Feb 2007
الدولة: الاردن
المشاركات: 782
نشاط [ SAA ]
قوة السمعة:63
قديم 07-03-2011, 06:51 AM المشاركة 2
افتراضي


اها هاذه الصح نشوفك كل يو اخice man
معلومه وشرح ممتاز

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


محمد ميرا
:: مهندس ::
تاريخ التسجيل: Mar 2011
المشاركات: 24
نشاط [ محمد ميرا ]
قوة السمعة:0
قديم 13-03-2011, 06:01 PM المشاركة 3
افتراضي سؤال


اذا تم تركيب مكيف غاز الوحدة الداخليه اسفل من الخارجيه ب5متر
هل هدى يسبب مشاكل في تبريد زيت الظاغط
ودلك لنزول الزيت الي الوحدة التي هي اسفل وهيه الوحدة الداخليه




وشكرا


الصورة الرمزية ice man
ice man
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2007
الدولة: USA,Iowa,DSM
المشاركات: 349
نشاط [ ice man ]
قوة السمعة:49
قديم 13-03-2011, 11:31 PM المشاركة 4
افتراضي


اذا تم تركيب مكيف غاز الوحدة الداخليه اسفل من الخارجيه ب5متر
هل هدى يسبب مشاكل في تبريد زيت الظاغط
ودلك لنزول الزيت الي الوحدة التي هي اسفل وهيه الوحدة الداخليه




وشكرا
الاخ الفاضل محمد ميرا ... اهلا وسهلا بك ..

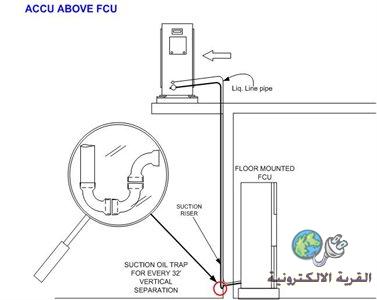

نعم لا باس اذا قمت بوضع .. مصيده الزيت خلف الوحده الداخليه على خط او انبوب السحب ( الراجع ) .. لتصداد الزيت وتساعد على رجوعه للضاغط مع الغاز ...

وهذا شكل المصيده ..!



انشاء الله .. اكون قد افدتك .. وانشاء الله تزورنا على طول ..!


التعديل الأخير تم بواسطة : ice man بتاريخ 13-03-2011 الساعة 11:35 PM

محمد ميرا
:: مهندس ::
تاريخ التسجيل: Mar 2011
المشاركات: 24
نشاط [ محمد ميرا ]
قوة السمعة:0
قديم 17-03-2011, 12:17 PM المشاركة 5
افتراضي شكرا على الرد ولكن سؤالي عن


هل تجمع الزيت في المصيده وفي المبخر المواسير يسسب مشاكل في الطاغط
المكيف


وهل طوال المواسير اذا كان اطول اكتر من الازم يؤثر على اذاء الطاغظ او التبريد

او تقل عمليت التبريد


وهل اذا كانت المواسير اقل من الازم يؤتر على ضغط الغاز الراجع الي الطا غظ


الصورة الرمزية ice man
ice man
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2007
الدولة: USA,Iowa,DSM
المشاركات: 349
نشاط [ ice man ]
قوة السمعة:49
قديم 17-03-2011, 02:50 PM المشاركة 6
افتراضي


هل تجمع الزيت في المصيده وفي المبخر المواسير يسسب مشاكل في الطاغط
المكيف

كلا .. لان الزيت سيعود للضاغط مع عمل الجهاز..!


وهل طوال المواسير اذا كان اطول اكتر من الازم يؤثر على اذاء الطاغظ او التبريد

او تقل عمليت التبريد

نعم .. يؤثر اذا كان طول المواسير اكثر من 11 متر ..!

وهل اذا كانت المواسير اقل من الازم يؤتر على ضغط الغاز الراجع الي الطا غظ
كلا .. لا يوثر ...!


محمد ميرا
:: مهندس ::
تاريخ التسجيل: Mar 2011
المشاركات: 24
نشاط [ محمد ميرا ]
قوة السمعة:0
قديم 17-03-2011, 06:57 PM المشاركة 7
افتراضي والله مشكور يا اخي الفاضل


في حال كان طول المواسير اكتر من 11 متر ما هو ا الحل


الصورة الرمزية ice man
ice man
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2007
الدولة: USA,Iowa,DSM
المشاركات: 349
نشاط [ ice man ]
قوة السمعة:49
قديم 17-03-2011, 07:45 PM المشاركة 8
افتراضي


في حال كان طول المواسير اكتر من 11 متر ما هو ا الحل
اذا لا تستخدم سبلت يونت .. البديل استخدم نظام الدكت .. او مجاري الهواء لتبريد المكان البعيد .. استخدم بكج يونت او جلر يونت .. ومد مجاري هواء بدلا من مد انابيت فريون لا اكثر من 11 متر ..
