صناعة دائره لاختبار الليدات من ليد - 60 ليد ومعزوله عن الشبكه
السلام عليكم ورحمة الله وبركاته تحياتى للجميع أقدم لكم اخوانى هذا الجهاز البسيط لاختبار الليدات من ليد واحد الى 60 ليد او أكثروهو معزول عن الشبكه العامه وينتج حد أقصى 200 فولت.وسوف أرفع المخطط ولكن بعد اتمام الرسم للأسف توجد مشكله الآن فى رفع الصور على سيرفر المنتدىhttp://www.mediafire.com/file/5djlc2...9%84%D9%87.jpg  الجهاز بسيط مكون من محولين 220- أى فولت 6 أو 9 أو 12 أو حتى 50 -0-50 الذى كان يستعمل فى دائرة ريموت الجولدستار القديم..يتم ربط الملفين الثانوى للمحولين معا ونعطى للملف الابتدائى لأحدهما 220 فولت ونأخذ الفولت الخارج من الملف الابتدائى للمحول الآخر الى بريدج (أو 4 سليكون) ثم مكثف 10 أو 22 ميكرو 250 فولت ثم مقاومه 22كيلو أوم والباقى سيكون بالرسم URL=http://www.mediafire.com/view/5djlc2dhhuf64dh/%D9%85%D8%B3%D8%B7%D8%B1%D9%87_%D9%83%D8%A7%D9%85% D9%84%D9%87.jpg]  [/URL]من مميزات هذه الدائره أنها معزوله عن الشبكه العامه أيضا الفولت الخارج يضبط أوتوماتيكيا كالدائره التى وضعها أستاذنا المهندس/ عز الدين السعدنى عند اختبار ليد واحد أعطته 2.5فولت تقريبا وعند أختبار مسطره 12 ليد أعطتهم حوالى 32 فولت...تمنياتى للجميع بالتوفيق التعديل الأخير تم بواسطة : محمد حافظ الهوى بتاريخ 02-03-2017 الساعة 11:35 PM |
| اعلانات |
|
|||||
اختبار ليد واحد  =http://www.mediafire.com/view/hoaggc5ts901s0q/%D8%A7%D8%AE%D8%AA%D8%A8%D8%A7%D8%B1_%D9%84%D9%8A% D8%AF_%D9%88%D8%A7%D8%AD%D8%AF.jpg]  [/URL]التعديل الأخير تم بواسطة : KRAYANI بتاريخ 02-03-2017 الساعة 07:33 PM |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |
|
|
|
|||||

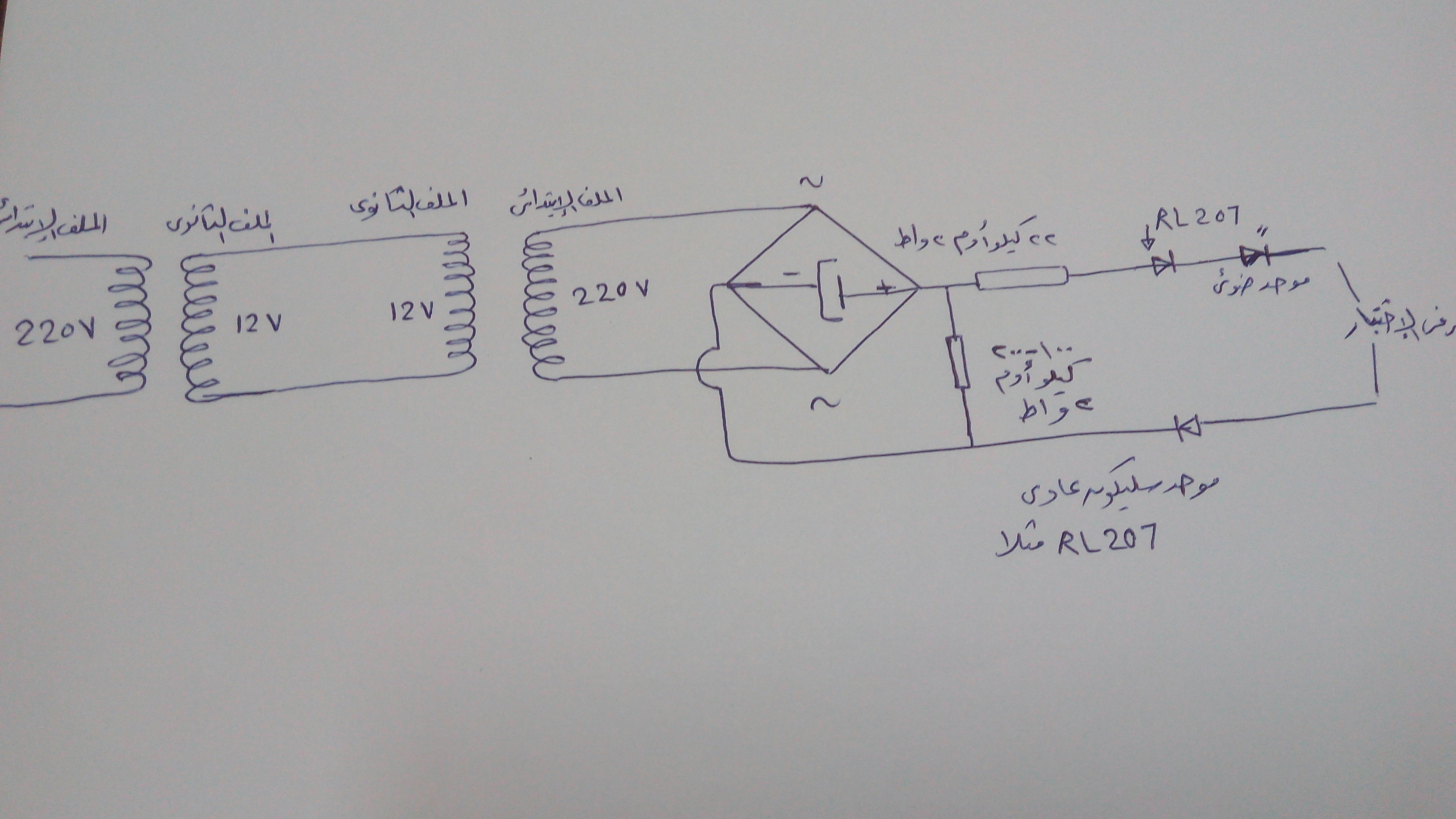

 ملحوظه هامه يجب الانتباه للقطبيه لأن عكس القطبيه يمكن أن يحرق الليدات ..أيضا نستعمل أصابع الآفوميتر كأطراف اختبارمن أجل الحمايه من الصعق http://www.mediafire.com/convkey/9486/z898hjqmpnxhdxtzg.jpg التعديل الأخير تم بواسطة : محمد حافظ الهوى بتاريخ 03-03-2017 الساعة 01:44 AM |
|
|||||
|
|
|
|||||
|
