مقياس الضغط Pressure Gauge القرية الإلكترونية : قسم التكييف والتبريد : الورشة الفنية لـ HVAC و الأجهزة الكهربائية المنزلية : أدوات شحن وحدات التبريد والتكييف : مقياس الضغط Pressure Gauge

وهو من أهم أدوات شحن وحدات التبريد .

pressure gauge
أجهزة وأدوات قياس وتنظيم الضغط

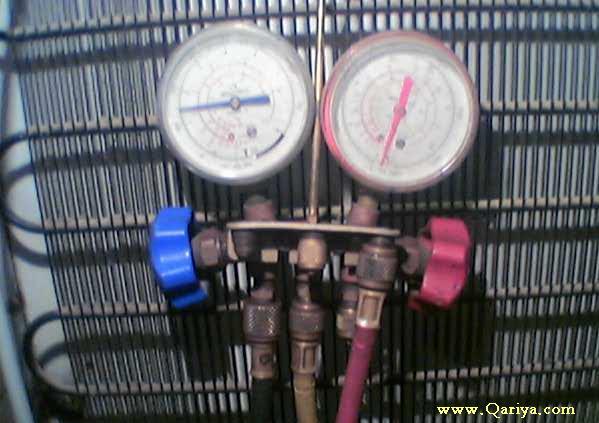

مقياس الضغط (العالي والمنخفض) ويسمى في بعض الأحيان ( محلل النظم ) Pressure Gauge Meter او المانومتر Manometer


فمن خلال مراقبة ضغط الفريون Freon نستطيع تحليل القراءة والمتنبئ باى متاعب أو أعطال وحدات التبريد إثناء الشحن فيمكن تحديد الأعطال التالية :

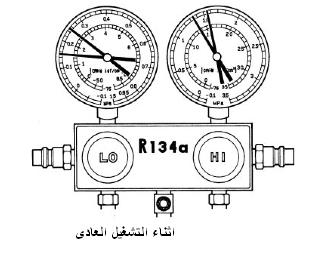

1- عندما يكون النظام يعمل بالطريقة الصحيحة يكون الضغط كالتالي
الضغط المنخفض من 5ر1 إلى 5ر2 كيلوجرام /سم2
الضغط العالي من 14 إلى 16 كيلوجرام /سم2 لفريون 134a
كالشكل التالي

ابرة الضغط

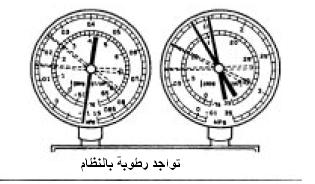

2- عند تواجد رطوبة بالنظام ينخفض الضغط المنخفض وأحيانا يكون فاكيوم تحت الصفر


قيج


3- وعند نقص بالشحنة يكون التبريد غير كافي وينخفض كلا من ضغط المنخفض والعالي



ادوات التبريد



4- وعندما يكون هناك سدد في الفلتر ينخفض كلا من ضغط المنخفض والعالي


ac gauge


5- وعندما تكون هناك شحنة زائدة او المكثف به اتربة فانه يرتفع كلا من ضغط المنخفض والعالي.


gauge


6- وعند تواجد غازات غير قابلة للتكاثف بالنظام فانه يرتفع كلا من ضغط المنخفض والعالي وتشاهد فقاعات بزجاجة البيان.


تنظيم الضغط

7- وعندما يكون الجزء الحساس في صمام التمدد الحراري غير مركب في موضعه الصحيح يلاحظ ارتفاع كلا من ضغط المنخفض والعالي وتشاهد تكون فروست على ماسورة السحب قرب الضاغط.

مقياس الضغط


8- وعند تلف بلوف " صمامات " الضاغط نلاحظ عدم كفاءة التبريد وتقارب كلا من ضغط المنخفض و العالي
gauge meter
