وصف الدائرة : تعتبر هذه الدائرة ابسط و أفضل دوائر التغذية المنظمة للجهد المستمر .. ولهذا فهي شائعة جدا ..وبالإضافة إلى بساطة تركيبها .. هي أيضا تتكون من عناصر رخيصة ومتوفرة موصفات الدائرة :
مصدر التغذية 220 فولت أو 110
حسب المحول

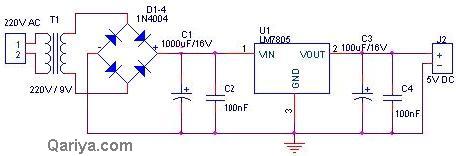

مخطط الدائرة :
شـرح الدائرة :
في البداية يقوم المحول
الكهربائي بتخفيض جهد المصدر سواء كان 110 فولت أو 220 فولت إلى جهد صغير متردد

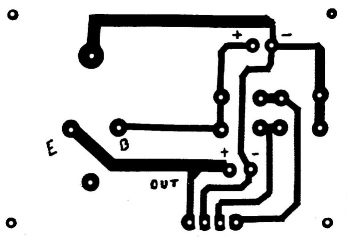

12 فولت .. تركيب الدائرة .. لب هذه الدائرة هي الدائرة المتكاملة .. ولهذا يجب التأكيد على وضعها بالطريقة السليمة ومراعاة اتجاهها ..
عناصر الدائرة : محول كهربائي 110-220 فولت / 6 فولت قنطرة توحيد 1 أمبير أو 4 موحدات 1N4001 او 1N4004 مكثف 1000 ميكروفاراد .. 16 فولت دائرة متكاملة LM7805 مكثف 100 ميكروفاراد 16 فولت مكثف 100 نانو فراد داتا شيت للدائرة المتكاملة لـ 78XX
|
