TTL's Family


ttl

تمتاز عائلة TTL بسهولة التعامل معها بدون احتياطات زائدة كا المتبعة مع الدوائر المتكاملة من نوع الـ CMOS .. بالإضافة إلى أنها لا تحتاج أكثر من 5 فولت فقط ..

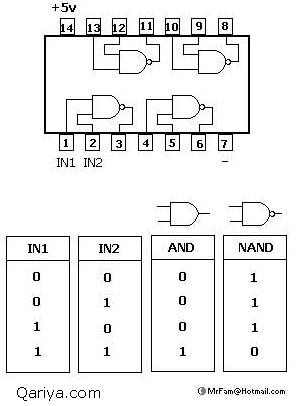

الدائرة المتكاملة ICs 7400
فضلت هنا التركيز على الناحية العملية أكثر من الناحية النظرية.. ولهذا سوف ابدأ بالتسلسل من الدائرة المتكاملة

7400



ICs7400 والتي تحتوى على أربع بوابات من نوع NAND وليست ICs 7408 التي تحتوي على اربع بوابات من نوع AND

تعتبر هذه الدائرة المتكاملة ICs 7400 من أكثر دوائر الـ TTL استخداما .. وخاصة للتطبيقات العامة التي بشكل عام لا تتطلب تردد عالي ..أكثر من 10 نانوثانية .. و متوسط القدر المستهلكة فيها تقريبا 40 ميلي وات ..

 من السهل فحص هذه الدائرة .. سواء كانت مثبتة في الدائرة او خارجها .. فقط اتبع الجدول الموجود في الرسم ..

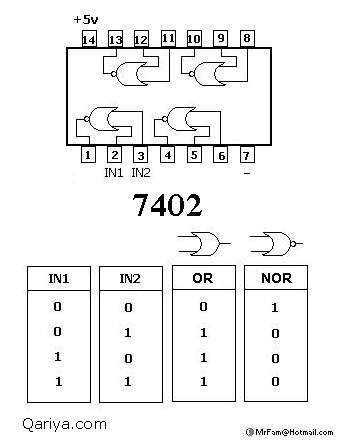

الدائرة المتكاملة ICs 7402
تعتبر هذه الدائرة المتكاملة ICs 7402 من أكثر دوائر الـ TTL استخداما كا بوابه من نوع NOR.. وخاصة للتطبيقات العامة التي بشكل عام لا تتطلب تردد عالي..اكثر من 10 نانوثانية .. و متوسط القدر المستهلكة فيها تقريبا50 ميلي وات ..

..عملية الفحص تتمعن طريق أتباع الجدول التالي :

7402

7447


ملاحظة : لعملية الفحص يستخدم فاحص الصفر او الواحد .. خاص للدوائر الـ TTL .. يمكنك استخدام الفولت ميتر .. بشكل ابتدائي تقريبا 4.5 إلى 5 فولت تعبر عن الواحد .. وصفر لاقل من 2 فولت .
