How to use Digital Multimeter

تعتبر الملتيمترات الرقمية " ساعة القياس " من أكثر أجهزة القياس استخداما في مجال الاليكترونيات وذلك لما توفره من سهولة الاستخدام بالإضافة إلى الدقة في القراءة

مكونات الملتيميتر الرقمي
قد تختلف الأشكال من جهاز إلى آخر ولكنها جميعاً تحتوي على أجزاء متشابهة

multimeter

مداخل المجسات

هنا تدخل المجسات المستخدمة للقياس وهي

مدخل موجب وهو مؤشر بالرموز (VWmA ) ويستخدم عند قياس المقاومة و الجهد و التيار بالميللي أمبير

مدخل سالب وهو مؤشر بالرموز (COM)

مدخل التيار الثابت بالأمبير  وهو مؤشر بالرموز (10ADC)  وقد يكون مؤشرا بإشارة أخرى حسب قدرة قياس الملتيمتر الذي لديك.

لاحظ أننا إذا عكسنا المجسات أثناء القياس فإن إشارة السالب � ستظهر في الشاشة بجانب الأرقام.

مداخل قياسات الترانزستور

ويستخدم لقياس الكسب (hfe)

وهنا تدخل أطراف الترانزستور في الجزء المؤشر PNP  أو NPN بحسب نوعه

مفتاح اختيار عملية القياس

نلاحظ أن هذا المفتاح مقسم إلى عدة أقسام هي

OFF ويستخدم لإطفاء الملتيمتر حيث أنه يعمل بالبطارية فلا تنس إطفاء الجهاز عند عدم استخدامه.

DCV ونحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس الجهد الثابت وهو مقسم إلى عدة أقسام بحسب قيمة الجهد المراد قياسه.

ACV ونحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس الجهد المتردد

DCA و نحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس التيار الثابت الصغير أي ميللي أمبير أو مايكرو أمبير.  وهو مقسم إلى عدة أقسام بحسب شدة التيار المراد قياسه.

10A ونحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس التيار الثابت بالأمبير

W ونحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس المقاومة وهو مقسم إلى عدة أقسام بحسب قيمة المقاومة..

ويستخدم لاختبار الصمامات الثنائية (الدايود)

 كيفية قراءة القياسات في ملتيمتر رقمي

قياس المقاومة

لقياس المقاومة يجب أن نحرك مفتاح اختيار القياس إلى أحد الأماكن التي أمامها رمز W

أما المجسات فالمجس الأحمر يدخل في الفتحة المؤشرة بالرموز VWmA و المجس الأسود يدخل في الفتحة المؤشرة بالرمز COM

digit 1 ستظهر القراءة على الشاشة ولكن إذا ظهرت هذه القراءة فمعنى ذلك أن قيمة المقاومة أعلى من القيمة التي اخترناها باستعمال مفتاح اختيار القياس. عند ذلك يجب تحريك المفتاح إلى وضع آخر بقيمة أكبر حتى تظهر لنا قيمة المقاومة

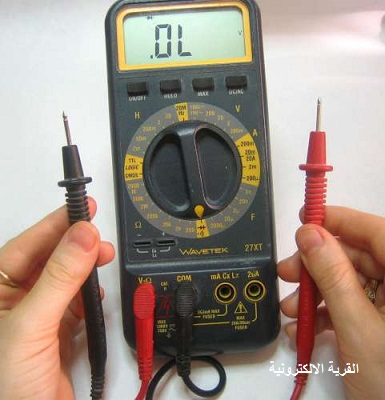

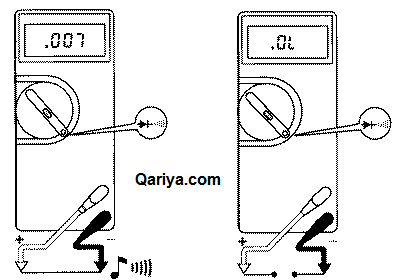

فحص الاستمرارية

فحص انقاط لتوصيل وسلامة الاسلاك والمقاومات الصغيرة مثل المصابيح او السخانات الكهربائية او المحولات

multimeter continuity test

continuity


قياس الجهد

قياس الجهد الثابت DC

لقياس الجهد الثابت (DC) يجب أن نحرك مفتاح  اختيار القياس إلى أحد الأماكن التي أمامها الرمز  DCV

أما المجسات فالمجس الأحمر يدخل في الفتحة المؤشرة بالرموز VWmA والمجس الأسود يدخل في الفتحة المؤشرة بالرمز COM

عند القياس ستظهر القراءة على الشاشة مباشرة ويمكننا تحريك مفتاح اختيار القياس للحصول على أفضل قراءة بحسب قيمة الجهد.

أي إذا كنا نقيس جهدا بحدود 15 فولت مثلا  فنحرك المفتاح إلى وضع 20 أي أن الجهاز في هذه الحالة باستطاعته قياس الجهود إلى 20 فولت كحد أعلى

قياس الجهد المتردد AC

لقياس الجهد المتردد (AC) يجب أن نحرك مفتاح  اختيار القياس إلى أحد الأماكن التي أمامها الرمز  ACV  وهي في الجهاز الموضح سابقا إما 200 أو 750 فولت.

فإذا أردنا قياس جهد أقل من 200 فولت فنحرك المفتاح إلى وضع 200 فولت أما إذا أردنا قياس جهد أعلى من 200 فولت فنحرك المؤشر إلى وضع 750 فولت



قياس التيار

قياس التيار الثابت DC

لقياس التيار الثابت (DC) بالميكرو أو الميللي أمبير يجب أن نحرك مفتاح  اختيار القياس إلى أحد الأماكن التي أمامها الرمز  DCA

أما المجسات فالمجس الأحمر يدخل في الفتحة المؤشرة بالرموز VWmA والمجس الأسود يدخل في الفتحة المؤشرة بالرمز COM

إذا كان التيار المراد قياسه ذو شدة عالية (في الجهاز الموضح 10 أمبير كحد أقصى وقد يختلف ذلك من جهاز إلى آخر ) فيوصل المجس الأحمر بالفتحة المؤشرة بالرمز 10A

عند القياس ستظهر القراءة على الشاشة مباشرة ويمكننا تحريك مفتاح اختيار القياس للحصول على أفضل قراءة بحسب شدة التيار.

طريقة استخدام ملتي ميتر جهاز الملتي ميتر هو جهاز متعدد القياس والاستخدام ، حيث يمكن استخدامه كمقياس للجهد ويسمى في هذه الحالة فولتميتر ويمكن استخدامه كمقياس للتيار ويسمى في هذه الحالة أميتر كما يمكن استخدامه لقياس المقاومات ويسمى أوميتر.

tester

فولتيميتر  Volt meter
هو جهاز قياس الجهد ووحدة القياس الفولت (V) إعدادات الجهاز: نضع سلك في المنفذ COM والسلك الآخر في المنفذ V . ثم تضبط الجهاز على وضعية قياس الجهد ( النوع مستمر) على أعلى قيمة .لقياس الجهد على مقاومة معينة ولتكن R2 تضع طرفي الفولتميتر voltmeter على طرفي المقاومة المراد قياس الجهد عليها

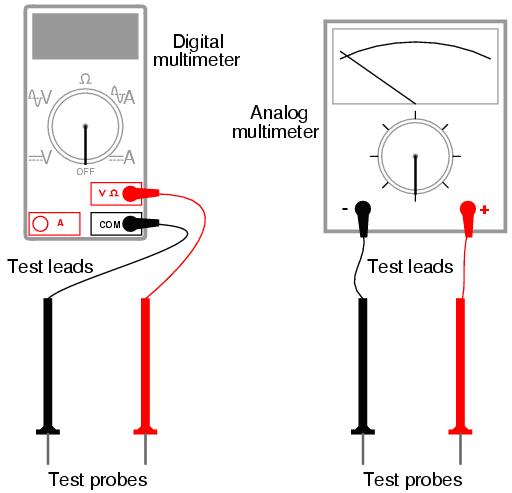

analoge and digital

اميتر

قياس التيار ووحدة القياس الأمبير (A)
إعدادات الجهاز: نضع سلك في المنفذ COM والسلك الآخر في المنفذ A او mA . ثم تضبط الجهاز على وضعية قياس التيار على أعلى قيمة.

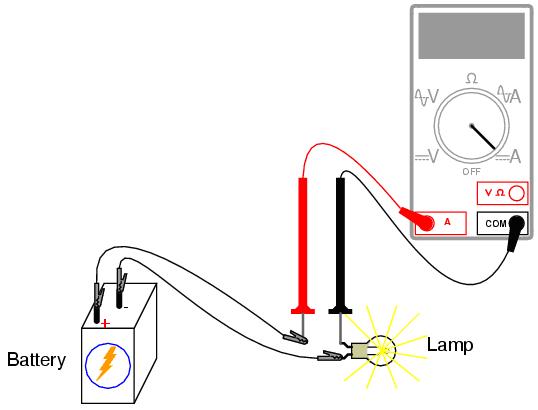

لقياس التيار المار في دائرة كهربائية كل ما عليك هو أن تفتح مسارا في الدائرة الكهربائية لتضع فيه طرفي الاميتر

how to test

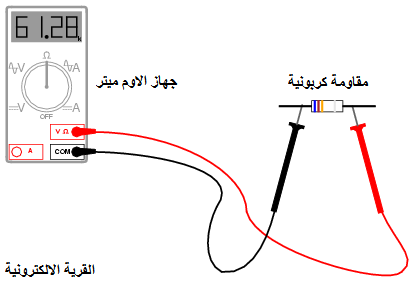

قياس المقاومة ووحدة القياس الأوم

إعدادات الجهاز : نضع سلك في المنفذ COM والسلك الآخر في المنفذ الذي يحمل رمز المقاومة. ثم تضبط الجهاز على وضعية قياس المقاومة ( الأوم ) على أعلى قيمة

لقياس قيمة مقاومة كهربائية معينة .. لابد أولا من إزالة المقاومة المراد قياس قيمتها من الدائرة الكهربائية ، ثم نقوم بعملية القياس

Ohmmeter

ملحوظة :-
يتم استخدام البطارية الداخلية في الملتيميتر في حالة عمله كـ أوم ميتر .. لذا حين نترك المقاومة مرتبطة ببقية عناصر الدائرة الأخرى ومن ضمنها البطارية فسوف تؤثر على القراءة وللمزيد يمكنك مراجعة تركيبة الاوم ميتر وعمله

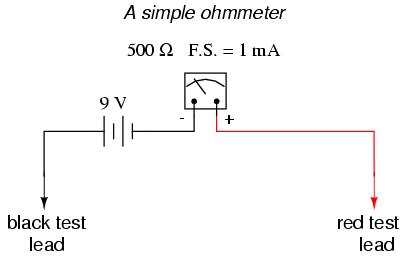

والصورة التالية توضح لك تركيبة  الأوم ميتر داخلية .. لاحظ البطارية 9 فولت

ohm meter


وطبعا يتم حساب المقاومة او قياسها في الحقيقة باستخدام مبدأ قانون أوم
الذي يربط بين الجهد والتيار والمقاومة ..
لذا لو تركنا المقاومة في الدائرة دون إزالتها فان مصادر الجهد الأخرى غير البطارية الداخلية للاوميتر سوف تؤثر على هذا المبدأ ( قانون اوم ) وبالتالي سوف يختل ويعطينا قراءة غير صحيحة لقيمة المقاومة

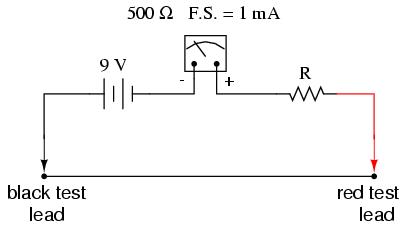

وهذه صورة توضح الاوميتر حين قياس مقاومة

amper meter



فلو كانت البطارية الداخلية للاوميتر 9 فولت والتيار المراد تحديده باستخدام المقاومة المراد قياسها هو 1 ملي امبير والمقاومة الداخلية للاوميتر 500 اوم فيمكن من قانون اوم حسب الدائرة أعلاه حساب المقاومة المراد قياسها كالتالي:

volt and current

فيديو شرح جهاز القياس الرقمي
How to use Digital Multimeter tester
الملتيمتر التمثيلي - الأنالوج
Analog Multimeter Tester
تحميل كتاب شرح الملتي ميتر الديجتال
