Fullwave rectifier circuit by center tap transformer

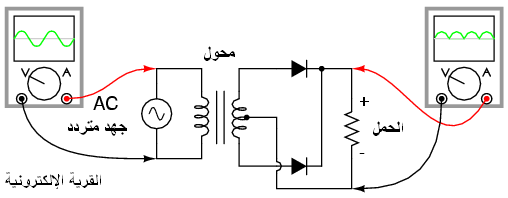

cneter tap full wave

دائرة التوحيد Rectification
تحتاج هذه الدائرة إلى محول جهد ذو نقطة في المنتصف Center tap Transformer و عدد 2 ثنائي Diodes


Center tap Transformer


sign wave
شكل موجة مصدر الكهرباء العمومي .. تيار متذبذب
sign wave
شكل الموجة بعد المحول " جهد منخفض"
full wave
شكل الموجة بعد دائرة التوحيد

موجة كاملة باستخدام القنطرة
Bridge Rectifier
دوائر وحدات تغذية
Power supply circuits
