diode

وجد أن عندما يتم وضع شريحة سلكونية موجبة p-type  .. وشريحة سالبة  n-type فأن التيار الكهربائي سيمر في جهة واحده فقط عبر الشريحتين .. لتشكر عنصر الكتروني يسمي الدايود او الموحد او الثنائي Diode .. وهو العنصر الأهم والأشهر في عالم أشباه الموصلات semiconductor

يمكن لشريحة سليكون موجبه p-type .. مع شريحة سالبة n-type ان تعمل كأي موصل للتيار الكهربائي

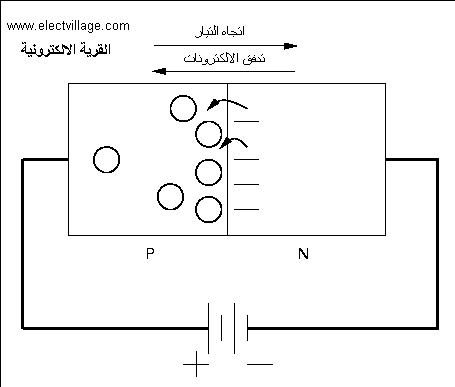

تطلق على  حركة التيار من الشريحة الموجبة إلى السالبة بأسم الانحياز الأمامي او forward biased .. في هذه الحالة يعمل الدايود كأي موصل جيد للتيار ..

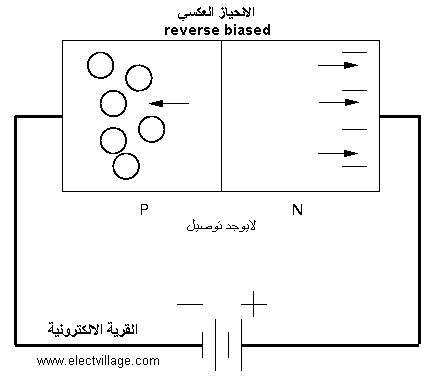

اما حالة عدم التوصيل اي جهد موجب على الشريحة السالبة .. وسالب على الشريحة الموجبة .. فهذا ما يسمى reverse biased.

forward diode

يوجد فرق جهد صغير على طرفي الدايود 0.6 فولت للدايود المصنوع من مادة السليكون Si .. وتقريبا  0,3 للمصنوع من مادة الجرمانيم ..

يمكن استخدام هذا الجهد الصغير لاختبار  وفحص دائرة الكترونية موصله بالمصدر وتحتوي على موحدات .. فإذا كان الدايود المفحوص سليم فانه سيعطي جهد صغير بين أطرافه في حالة التوصيل بالانحياز الأمامي..

اما إذا أعطى قيمه جهد أعلى من 1 فولت او 0 فولت فهذا يعنى أن هذا الدايود تالف.

يتم تشبيه عمل الدايود كحنفية ماء تسمح بالمرور في جهة واحده فقط .. ولهذا تم استغلال هذه الخاصية المتميزة لإنشاء الكثير من التطبيقات المفيدة ..

احد اشهر هذه التطبيقات .. هي تحويل التيار المتردد (AC) والتي تتغير قطبيتة باستمرار إلى تيار مستمر (DC) أحادي القطبية ..

كل مصادر الطاقة في المنازل تعطي تيار متردد بينما البطاريات تزودنا بالتيار المستمر ..

وعملية التحويل التي تتم لاستبدال التيار المتذبذب إلى تيار مستمر .. تسمي تقويم او rectification

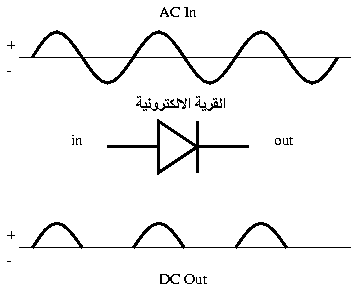

الصورة التالية توضح الإشارة الداخلة والخارجة من الدايود .. وهذه الطريقة في التقويم تسمى تقويم نصف موجه لانها تقوم بإخراج نصف الموجه الاصليه .. وإلغاء " Block " للنصف الأخر ..

diode symboles

أما الطريقة الثانية والأكثر كفاءة والتي تستفيد من كامل الإشارة المتردد الداخلة هي دائرة تقويم موجه كاملة والصورة توضح طريقة القنطرة Bridge " أربع موحدات " للحصول على النتيجة المطلوبة ..

diode circuit
