هو عبارة عن دارة متكاملة IC بكل ما تعنيه الكلمة تعطينا تغير في الجهد متناسب مع التغير في درجة الحرارة .. تعطينا 10mv لكل درجة مئوية..

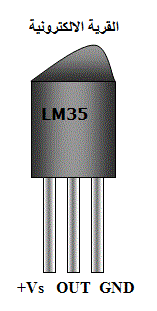

LM35 , LM36 Pinout

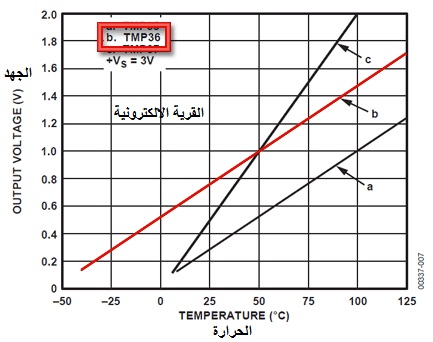

Output Volage vs. Temperature curve
LM35 Specifications
:: دقة هذا الحساس 0.5C و هي جيدة بالنسبة لمعظم تطبيقاتنا .
:: جهد تغذيته يتراوح من 4v إلى 30v.
:: درجات الحرارة التي يتعامل معها تتراوح من 55 تحت الصفر إلى 150 درجة مئوية فوق الصفر .
:: و أعيد التذكير بأن العلاقة خطية تماماً بين درجة الحرارة و خرج الحساس 10mv لكل 1C درجة مئوية. طريقة اختبار حساس الحرارة LM 35
How to test LM35
يمكنك اختبار الحساس بتوصيل الطرف رقم 1 إلى الجهد 5v و الطرف رقم 3 إلى الأرضي أو السالب أما الـطرف رقم 2 و هي في المنتصف تمثل الخرج (طبق جهد خرج الحساس على مقاومة حمل 10k و قس جهد الخرج بين طرفيه) ضع عليها مجس الأفوميتر الموجب و ثبت المجس السالب على الأرضي فإذا كانت الحرارة عندك كما هي عندي الآن في الغرفة 35C درجة مئوية و أنت تسبح بعرقك ستقرأ على الأفومتر 350mv طبعاً بنسبة خطأ مقبولة... أما إذا كانت الغرفة عندك مكيفة و الحرارة بحدود الـ 20C درجة مئوية ستقرأ على الأفومتر 200mv و هكذا...

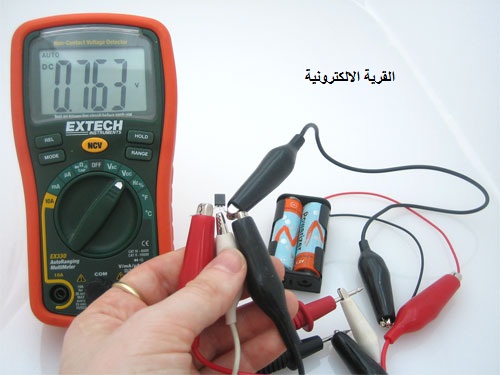

اختبار و فحص الحساس في درجة حرارة الغرفة

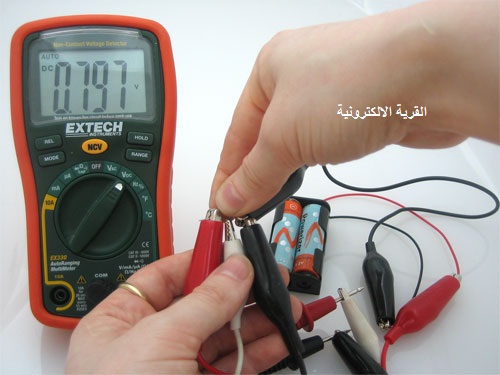

لمس حساس الحرارة ليكتسب حرارة الجسم - لاحظ تغير في القراءة

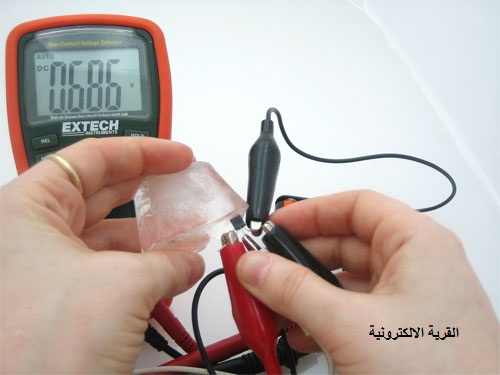

وضع ثلج لأختبار التغير
لقياس درجة الحرارة يمكننا استخدام المقاومات الحرارية PTC, NTC التي تتغير مقاومتها سلباً أو إيجاباً مع تغير الحرارة.. كما يمكن استخدام المزدوجة الحرارية.. و لكننا علينا باختيار الحساس LM35 فهو ذو دقة أكبر و من السهل جداً التعامل معه لدرجة بأنني اعتبره ميزان حرارة مستقل بحد ذاته يعطينا درجة الحرارة على شاشة الأفومتر بكل بساطة... ثم أن الخطية أمر هام في العنصر الذي نستخدمه لقياس درجة الحرارة أو أي شيء آخر كشدة الإضاءة مثلاً..
و هذا ما لا تجده في المقاومات الحرارية التي نضطر إلى توصيله بتشكيلة خاصة لنحصل على خطية بين درجة الحرارة و قيمة مقاومتها و في مجال حراري من 0 إلى 100 درجة مئوية بأفضل الحالات... إلا أنها رخيصة الثمن..
