وصف الدائرة :

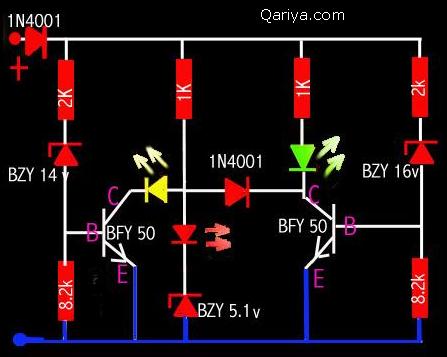

دائرة بسيطة ومفيدة لأختبار مخرج LNB لجهاز الرسيفرمخطط الدائرة :
الثنائي الاصفر يدل على ان 14 فولت تعمل
الثنائي الاحمر يدل على ان يوجد عطل ما
في حالة عدم عمل اي من الثنائيات فنستنتج ان تغذية متوقفة من جهاز الاستقبال
لايمكن ان تعمل جميع الثنائيات مع بعض
حاول تشغيل الثنائي الاخضر وبعدها حاول تشغيل الثنائي الاصفر بتغير الاستقطاب من افقي الى عمودي
وقفل تغذية LNB وشاهد ماذا يحدث
اذا تم تشغيلهما فهذا يعني ان 18فولت و14فولت سليمة جدا وان الرسيفر يغذي LNB
اذا لم تستطيع ان تشغل الثنائي الاخضر والاصفر بتغير الاستقطاب من افقي الى عمودي من جهاز الاستقبال
فهذا يدل على ان هناك عطل يجب صيانته
لا يتاثر الرسيفر بتركيب الدائرة فيه لانها تستهلك كمية بسيطة جدا من التيار
يمكن تركيب هذه الدائرة بالتوازي مع الرسيفر بوضع ملف عازل للترددات العالية وتشغيل الرسيفر
وهو متصل با LNb ومشاهدة القنوات
يمكنكم تعديل الدائرة لتعمل على جهود اعلى او اقل بمجرد رؤية الثنائيات يمكنك تحديد الخلل اين يوجد
بعد تجميعها في علبة تناسب ذوقكم وتعملون بها ستعرفون ان لها فوائد اخرى يمكنكم معرفة الفوائد
الاخرى بالتجربة والخبرة
عناصر الدائرة :
مقاومة 2 كيلو أوم عدد 2
مقاومة 8.2 كيلو أوم عدد 2
مقاومة 1 كيلو أوم عدد 2
دايود IN4001 عدد 1
ترانزيستور BFY50 عدد 2
ثنائي زينر 5.1 فولت
ثنائي زينر 14 فولت
ثنائي زينر 16 فولت
ثنائي ضوئي عدد 3
