ناقل الإشارة الضوئي الفوتوكبلر PHOTO COUPLEUR و المعنى الحرفي للترجمة الجامع الضوئي ( أي يجمع بين دارتين عبر إشارات ضوئية دون وصل الأسلاك أو الروابط ) ويسمى أيضا حسب الترجمة ( الجامع البصري ) وأكثر أصنافه استعمالا ذلك الذي يستعمل داخله ترنزستر حساس للضوء وديود وتكون قاعدة الترنزستر عبارة عن خلية ضوئية بحيث يسمح بمرور التيار بين المجمع أو ( المحصل ) إلى الباعث حسب نسبة الضوء الواردة من الديود الضوئي الداخلي نحو القاعدة كما أن لبعض الأصناف طرف قاعدة مرتبط بالترانزستور الداخلي والغرض منه التعديل الخارجي كما أن بعض الأصناف لاتعتمد الترنزستر وإنما تعتمد مكون إلكتروني داخليا يسمى الدياك DIAC وهذا المكون عبارة عن مكون من 2 ديود زينر يكون وصلهما عند طرفي الكاتود أما طرفي الأنود يتم وصلهما بعناصر الدارة يحدد الدياك الجهد الأقصى للتيار المار كما أنه يتأثر بالضوء الصادر عن الديود المضيئ الداخلي
optocoupler

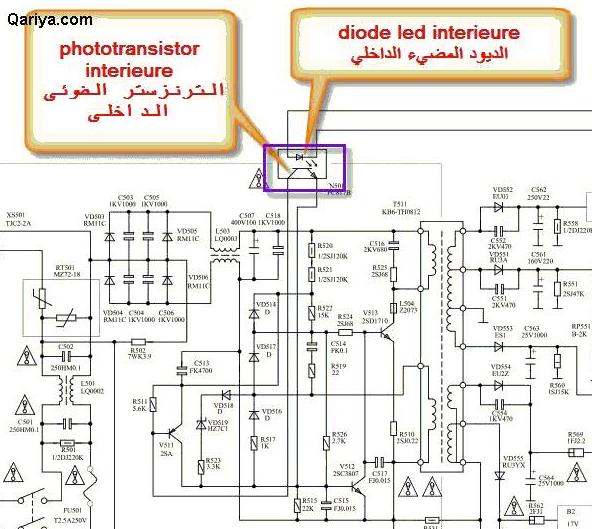

استعماله في تثبيت الجهد بحيث كلما ازداد الجهد الخارج كلما أضاءت الديود المقابلة للترنزستر الضوئي الذي يتحكم في ذبذبات تقطيع التيار التي كلما ازدادت ارتفاع الجهد الخارج بحيث يكون التثبيت عبارة عن دارة مغلقة يكون فيها ناقل الإشارة الضوئي هو الوسيط بين خروج التيار ومولده دون وصل مباشر بينهما مما يجنب الصدمات الكهربائية لمستعمل التيار الخارج

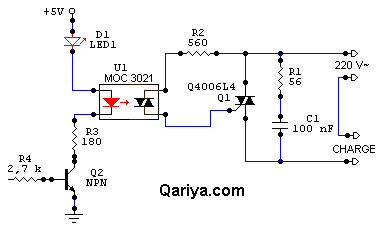

ويوجد نوع آخر لكن بدل الترنزستر الضوئي يكون الدياك وهذا الصنف يعمل مع التيار المتردد
