العناصر المطلوبة:
|
IC1
|
منظم جهد LM317T |
|||||||
|
C2 C3
|
مكثف كيميائي 10 ميكروفراد , 10 فولت او أعلى | |||||||
|
C1
|
مكثف سراميكي بقيمة 0.1uF | |||||||
|
D1 D2
|
ثنائي ( دايود ) 1N4001 | |||||||
|
R1
|
مقاومة 220 اوم | |||||||
|
R2
|
مقاومة متغيرة قيمتها 5 كيلو أوم | |||||||
|
|
بطارية 12 فولت أو 9 فولت | ||||||||
| لوح الكتروني ( بورد ) | |||||||||
|
ثنائي ضوئي | ||||||||
|
مقاومة 1 كيلو أوم |

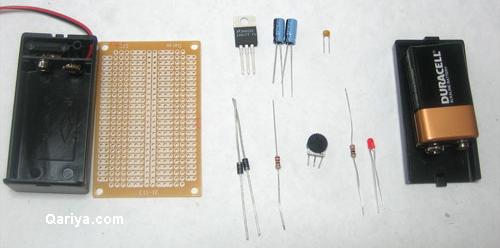

وفر جميع العناصر المطلوبة لصنع الدائرة

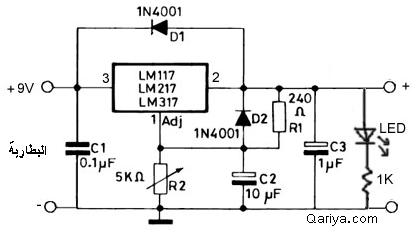

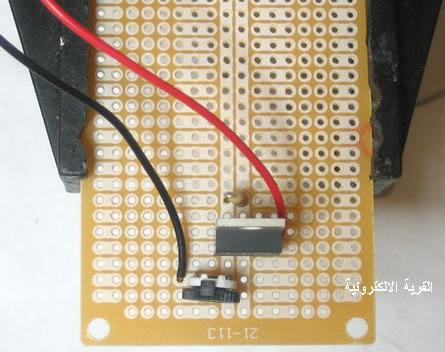

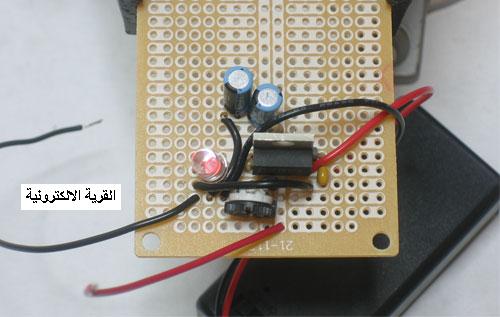

بأتباع المخطط ثبت العناصر على اللوح الالكتروني
