مقدمة :
في ثمانينات من القرن الماضي ظهرت
عناصر الكترونية
صغيرة الحجم لتحل مكان العناصر التقليدية وسمية هذه التقنية بـ surface mounted
technology - SMT فهي تستخدم عناصر surface mounted devices SMD - عناصر
تثبت على سطح اللوح الالكتروني .. ومن ذلك الوقت حققت تلك العناصر انتشاراً
واسعا واصبحت هناك عناصر الكترونية جديدة لا تتوفر الا على شكل SMD .. وبها فتحت
افاق وتطبيقات جديدة ..
مميزات عناصر SMD
- حجم الجهاز الالكتروني واللوحة الالكترونية اصغر بكثير من لو كانت العناصر التقليدية
- يمكن بسهولة تثبيت عناصر SMD على وجهي اللوحة الالكترونية " PCB Layers " ودون اعاقات وهذا سيقلل 50% من حجم اللوحة
- سهلة التركيب بطريقة آليه وهذا يوفر كثيرا من تكلفة الجهاز
- صغر حجم القطع الالكترونية يسمح بقربها وزيادة في عدد العناصر على اللوحة الواحدة
- اكثر قدرة على مقاومة الاهتزازات الميكانيكية او امكانية حدوث تلامس او خطأ في الاطراف
- لا تحتاج لخط انتاج لثقب اللوحة الالكترونية
- بما أنها اقل حجماً ووزناً .. فهي قل تكلفه في النقل والتخزين
- اقل تكلف انتاج للمصنع من انتاج عناصر اكبر حجماً
مشاكل وعيوب عنصر SMD
حجم العناصر الصغير خلق مشكلة لدي فني
الصيانة في أن الكثير منها
يحتاج لتعريف يوضح اسم العنصر وموصفاته وهذا استدعى استحداث نظام موحد عبارة
عن كود مختصر يحدد صفات العنصر
نظرة عامة عن أهم عناصر SMD
- المقاومات المسطحة
- المكثفات المسطحة
- الملفات المسطحة
- الثنائيات - الدايودات المسطحه
- التعرف على SMD من خلال الكود
- طريقة فحص وقرات العناصر المسطحة
- الترانزيستورات المسطحة
- الدوائر المتكاملة المسطحة
- طريقة لحام مكثف SMD باستخدام كاوية اللحام
المقاومات المسطحة
SMD Resistors
طريقة قرأت كود المقاومة
How to read SMD Resistor values
لا تختلف طريقة قرأت المقاومة المسطحة عن طريقة
قرأت المكثفات الصغيرة
تستطيع هنا ادخال الرقم المكتوب على مقاومة SMD لأظهار قيمتها
حسابياً
طريقة قرات مقاومة ذات ثلاثة خانات
Three Digit SMD resistor
| الرقم الاول من قيمة المقاومة | A |
| الرقم الثاني من قيمة المقاومة | B |
| عدد الاصفار " عامل الضرب " | D |

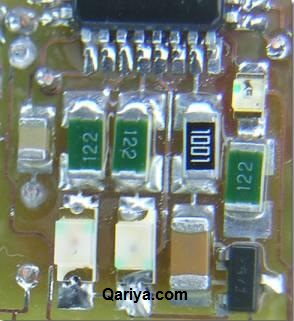

بعض الرموز التى قد تجدها على جسم المقاومة المسطحة ذات الثلاثة ارقام
| قيمة المفاومة | الرمز |
| 100 اوم | 101 |
| 470 اوم | 471 |
| 1 كيلو اوم | 102 |
| 1.2 كيلو اوم | 122 |
| 10 كيلو اوم | 103 |
| 12 كيلو اوم | 123 |
| 100 كيلو اوم | 104 |
| 120 كيلو اوم | 124 |
| 470 كيلو اوم | 474 |
طريقة قرأت مقاومات ذات اربعة أرقام
Four Digit SMD resistor
| الرقم الاول من قيمة المقاومة | A |
| الرقم الثاني من قيمة المقاومة | B |
| الرقم الثالث من قيمة المقاومة | C |
| عدد الاصفار " عامل الضرب " | D |
بعض الرموز التى قد تجدها على جسم المقاومة المسطحة ذات أربعة ارقام
| قيمة المفاومة | الرمز |
| 100 اوم | 100R |
| 634 اوم | 634R |
| 909 اوم | 909R |
| 1 كيلو اوم | 1001 |
| 4.7 كيلو اوم | 4701 |
| 10 كيلو اوم | 1002 |
| 15 كيلو اوم | 1502 |
| 1549 كيلو اوم | 5493 |
| 1 ميغا اوم | 1004 |
مؤخرا ظهرت مقاومات مسطحة اكثر دقة وهي تستخدم نظام جديد يسمى EIA-96 وتختلف طريقة قرأته عن النظام التقليدي القديم وهنا جدول يوضح قيمة المقاومة بناء على الرمز المدون عليها
|
|
أمثلة لطريقة قرأت مقاومات SMD بناء على الجدول السابق
01Y = 100 × 0.01 = 1Ω
68X = 499 × 0.1 = 49.9Ω
76X = 604 × 0.1 = 60.4Ω
01A = 100 × 1 = 100Ω
29B = 196 × 10 = 1.96kΩ
01C = 100 × 100 = 10kΩ
قرأت قدرة مقاومة SMD
يتم تقدير قدرة
المقاومة بناء على
طول وعرض المقاومة وهذا بالرجوع الى الجدول التالي
| Package | الحجم Size in mm (L×W) |
القدرة Power |
|---|---|---|
| 0201 | 0.6 mm × 0.3 mm | 1/20W |
| 0402 | 1.0 mm × 0.5 mm | 1/16W |
| 0603 | 1.6 mm × 0.8 mm | 1/16W |
| 0805 | 2.0 mm × 1.25 mm | 1/10W |
| 1206 | 3.2 mm × 1.6 mm | 1/8W |
| 1210 | 3.2 mm × 2.5 mm | 1/4W |
| 1812 | 4.5 mm x 3.2 mm | 1/3W |
| 2010 | 5.0 mm × 2.5 mm | 1/2W |
| 2512 | 6.35 mm × 3.2 mm | 1W |
المقاومة الشبكية SMD chip resistors
| قيمة المقاومة | الرمز |
| 100 اوم الى 988 اوم | XXXR |
| 1 كيلو اوم إلى 1 ميغا اوم | XXXX |
المكثفات المسطحة
SMD Capacitor
طريقة قرأت كود المكثف
How to read SMD Resistor values
لا تختلف طريقة قرأت المكثفات المسطحة عن طريقة قرأت المكثفات الصغيرة التقليدية
| الجهد | 4 | 6.3 | 10 | 16 | 20 | 25 | 35 |
| الكود | G | J | A | C | D | E | V |
الملفات المسطحة
SMD Coil
الفيوزات المسطحة
SMD Fuses
الثنائيات - الدايودات المسطحه
SMD Diodes
صورة دايودات مسطحة مع قنطرة توحيد و دايود زينر
| التعرف على SMD من خلال الكود |
هناك اجهزة احترافية متخصصه لقرأت قيمة العناصر المسطحة بكل سهولة
الترانزيستورات المسطحة
SMD Transistors
الدوائر المتكاملة المسطحة
SMD ICs
بالعودة الى جدول أنواع واشكال الدوائر المتكاملة التقليدية هناك ايضا جدول يصنف شكل وحجم الدوائر المتكاملة المسطحة SMD
| Surface Mounted Devices | SMD |
| Surface Mounted Technology | SMT |
| Surface Mounted Devices / Components | SMD/C |
| Surface Mounted Equipment | SME |
| Surface Mounted Packages | SMP |
| Small Outline عرض الدوائر المتكاملة من 4 الى 28 طرف |
SO |
| Very Small Outline دوائر متكاملة 40 طرف |
VSO |
| Small Outline Package | SOP |
| Small Outline Diode | SOD |
| Small Outline Transistor | SOT |
| Small Outline Integrated Circuit | SOIC |
| Chip Carrier | CC |
| Leadless Chip Carrier | LCC |
| Plastic Leadless Chip Carrier | PLCC |
| Leadless Ceramic Chip Carrier | LCCC |
| Metal Electrode Face Bonding | MELF |
| Mini Metal Electrode Face Bonding | MINI MELF |
| Micro Metal Electrode Face Bonding | MICRO MELF |
طريقة لحام مكثف SMD باستخدام كاوية اللحام
