مكبر صوت رنين جرس التلفون

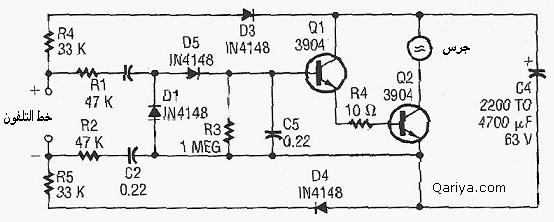

مخطط الدائرة :

العناصر الالكترونية

مقاومة 33 كيلو أوم عدد 2

مقاومة 47 كيلو أوم عدد 2

مقاومة 220 أوم

مقاومة 10 أوم

مقاومة 1 ميغا أوم

مكثف 0.22 ميكروفراد عدد 3

مكثف 2200 ميكروفراد

ترانزيستور 2N3904

دايود 1N4148 عدد 4

جرس
