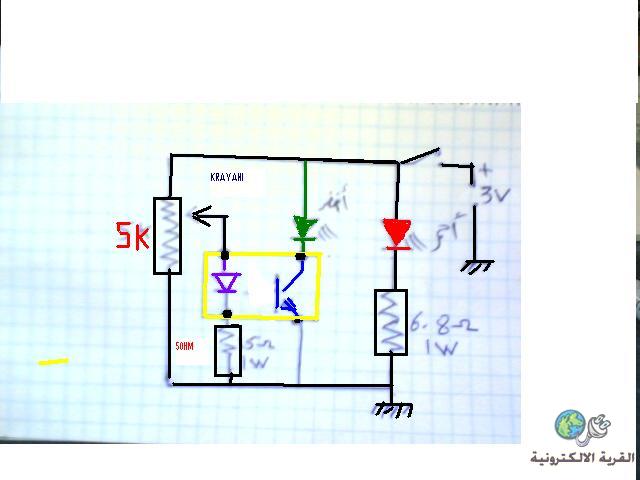

افتراضي اسهل طريقة لتركيب دائرة لفحص الفوتوكبلر

اكبس السويتش سيضئ اللد الاحمر
ضع المفتاح المتغير على الواطي اي على الصفر
ضع الفوتوكبلر في السوكت هنا يجب ان لايضئاللد الاخضر اذا اضاء تكون معطلة اي شورت بين الكوليكتر والباعث
حرك المتاح اي الفوليوم سيبدئ اللد الاخضر بالاضاءة اضاءة خفيفة وكلما زدت بالفوليوم سيقوى الضوء حرك الفوليم شمال ويمين سترى اللدالاخضر يقوى الضوء ويخف هذا دليل ان الفوتوكبلر تعمل جيدة جدأ \
KRAYANI غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 19-12-2011, 05:42 PM   #2
KRAYANI
مٌشرف قُسمLCD/LED/PLASMA

الصورة الرمزية KRAYANI

الدولة: لبنان
المشاركات: 8,071
أحصائية الترشيح

عدد النقاط : 11674


النشاط

معدل تقييم المستوى: 458
افتراضي mk

KRAYANI غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 19-12-2011, 06:47 PM   #3
KRAYANI
مٌشرف قُسمLCD/LED/PLASMA

الصورة الرمزية KRAYANI

الدولة: لبنان
المشاركات: 8,071
أحصائية الترشيح

عدد النقاط : 11674


النشاط

معدل تقييم المستوى: 458
افتراضي

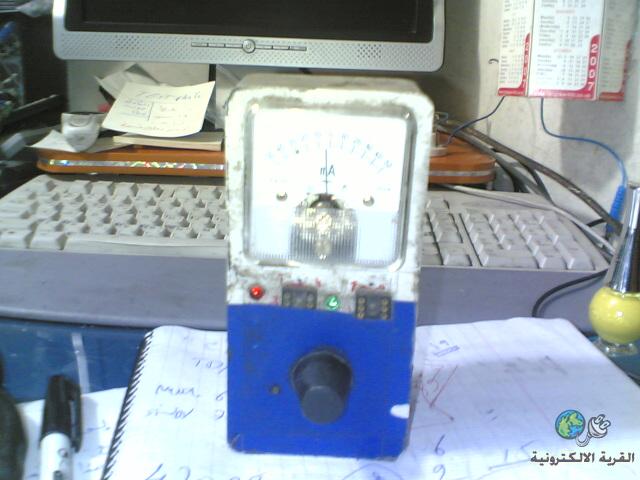

هذة بعد الجمع ولكن هنا مضاف لها مؤشر ساعة تضاف بالتوالي مع اللد الاخضر
KRAYANI غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-12-2011, 07:00 PM   #4
البديوى
مهندس متميز

الدولة: مصر ام الدنيا
المشاركات: 885
أحصائية الترشيح

عدد النقاط : 1216


النشاط

معدل تقييم المستوى: 0
افتراضي

اخى الحبيب المهندس / كريانى
البديوى غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-12-2011, 07:05 PM   #5
هاني حامد جديد
عضو ذهبي

الصورة الرمزية هاني حامد جديد

الدولة: ps
المشاركات: 1,552
أحصائية الترشيح

عدد النقاط : 925


النشاط

معدل تقييم المستوى: 113
افتراضي

الف شكر مهندسنا العزيز

تحياتي لكم وجزاكم الله كل خير على ما تقدمووه من علم وفائدة للجميع

تقبل مرووري مهندس قرباني
هاني حامد جديد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-12-2011, 07:46 PM   #6
احمد حمادي
مشرف ورشة التلفزيون

الصورة الرمزية احمد حمادي

الدولة: فلسطيني/ لبنان
المشاركات: 7,374
أحصائية الترشيح

عدد النقاط : 3051


النشاط

معدل تقييم المستوى: 268
افتراضي

مهندس محمد قرياني عطاء متميز تقبل تحياتي
__________________
مقالات المهندس احمد حمادي

رحم الله حبيبنا الباسم
احمد حمادي غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-12-2011, 08:01 PM   #7
pulse1960
مشرف قسم lcd

الصورة الرمزية pulse1960

الدولة: الجزائر، وهران
المشاركات: 1,733
أحصائية الترشيح

عدد النقاط : 1635


النشاط

معدل تقييم المستوى: 120
افتراضي

السلام عليكم
بارك الله فيك يا أخي KRAYANI على كل هذه المجهودات المعتبرة.
لديا بعض الملاحظات:
- ألاحظ أن عند تغذية الدارة بـ 3V، التيار المار عبر LED الأحمر يقارب 260mA. تيار كبير بالنسبة للاد. سيؤثر سلبا على البطارية.
المفروض كذلك تحديد التيار في اللاد الأخصر بإضافة مقاومة في باعث الترانزيستور حتى لا يفسد إذا كان هذا الأخير في دارة قصيرة
و الله أعلم.
pulse1960 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-12-2011, 08:32 PM   #8
KRAYANI
مٌشرف قُسمLCD/LED/PLASMA

الصورة الرمزية KRAYANI

الدولة: لبنان
المشاركات: 8,071
أحصائية الترشيح

عدد النقاط : 11674


النشاط

معدل تقييم المستوى: 458
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة pulse1960 مشاهدة المشاركة
السلام عليكم
بارك الله فيك يا أخي KRAYANI على كل هذه المجهودات المعتبرة.
لديا بعض الملاحظات:
- ألاحظ أن عند تغذية الدارة بـ 3V، التيار المار عبر LED الأحمر يقارب 260mA. تيار كبير بالنسبة للاد. سيؤثر سلبا على البطارية.
المفروض كذلك تحديد التيار في اللاد الأخصر بإضافة مقاومة في باعث الترانزيستور حتى لا يفسد إذا كان هذا الأخير في دارة قصيرة
و الله أعلم.
اخي PULSE شكرأ لمرورك ،،
وشكرأ لملاحظاتك يوجد موقاومة مع اللد الاحمر لامتصاص التيار واللد يتحمل هذا السحب
اما اللد الاخضر فيعمل على 3 فولت بدون اي شيء

وهذة الدائرة استعملها منذ 7 سنوات ولم تخطئ ابدأ والبطاريات اصبح لهم بهذة الدائرة منذ سنة بطاريات اصلي اجمع هذة اادائرة ولا تخف على مسؤؤليتي
