قديم 19-12-2011, 05:42 PM   #1
مخاوي الصقور
مهندس

المشاركات: 3
أحصائية الترشيح

عدد النقاط : 10


النشاط

معدل تقييم المستوى: 0
افتراضي مساعدة بسيطه لأهل الخبره سيارة ريموت

السلام عليكم
اخواني فكيت لعبة سيارة ريموت وكنت ناوي اخذ السيرفو اللي يلف السيارة لليمين او للشمال
فصدمت عندما رأيت انه لايوجد سيرفو بل محرك وكان تصميمها خرافي شيئ إبداع
ولا كن كيف المحرك يدور بإتجاه ولما تغير الإتجاه بالريموت يدور بالإتجاه الأخر
اخواني قد يكون السؤال بسيط ولا يستغرب احد اني ما اعرف لأني تراي جديد
وإنشاء الله اتطور مع الوقت
اخواني إلتقطت صور للدائر الإلكترونية المجودة في السيارة
وابي شرح الله لايهينكم اللي تقدر عليه وأبي شرح لواحد اول مره يدخل عالم الإلكترونيات لا تحسبوني اعرف شي انا اببدأ من الصفر

http://im21.gulfup.com/2011-12-19/1324319867232.jpg

http://im21.gulfup.com/2011-12-19/1324319866461.jpg
وش مكونات الدائرة وأتمنى الإشارة لها لأني ما اعرف شي مبتدئ
مخاوي الصقور غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 19-12-2011, 07:05 PM   #2
compiler_x
مهندس متميز

الصورة الرمزية compiler_x

الدولة: IRAQ
المشاركات: 375
أحصائية الترشيح

عدد النقاط : 229


النشاط

معدل تقييم المستوى: 0
افتراضي

اهلا بك اخي الكريم وتاكد ان اي سؤال في قريتنا ستجد له جواب انشاء الله

المهم انا كان لي نفس الفضول في معرفة كيف يدور المحرك باتجاه ثم يغير اتجاهه وخصوصا انه فيه سلكين فقط
فكما هو معروف فان المحرك يغير اتجاه دورانه في حال عكست توصيل الاسلاك على الملف وهذا يمكنك تجربته عمليا وببساطة

الان لكي يدور المحرك يجب ان يمر تيار بين اقطابه من القطب الموجب ( الحار ) ولنفرض قيمته 12+ فولت ثم يسري الى المشترك (البارد ) قيمته 0 متحولا بذلك من منطقة الجهد العالي الى منطقة الجهد الواطئ الذي هو 0

في حاله السيارة اللعبه ستجد الحاله اعلاه عند ضغط مفتاح التشغيل للامام مثلا

اما بالنسبة لعكس حركة المحرك فبكل بساطة الطرف بدل ان يغذى الطرف بجهد 12+ فانه سيتحول الى 12- وبذلك تكون منطقة 0 اعلى من السالب فيسري التيار بالاتجاه المعاكس منتقلا من منطقة الصفر التي تعتبر منطقة عالية الى منطقة 12- التي تعتبر منطقة جهد اوطا

وكما تلاحظ من صوره الخارطة التي وضعتها وجود سلك موجب + واخر سالب -

هذه المعلومات هي ما استنتجته فارجوا من الاخوه اذا كان في خطا اخباري او تاكيد الكلام اذا كان صحيحا

مع خالص ودي
compiler_x غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 19-12-2011, 10:09 PM   #3
بسام1970
عضو

المشاركات: 960
أحصائية الترشيح

عدد النقاط : 817


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة مخاوي الصقور مشاهدة المشاركة
السلام عليكم
اخواني فكيت لعبة سيارة ريموت وكنت ناوي اخذ السيرفو اللي يلف السيارة لليمين او للشمال
فصدمت عندما رأيت انه لايوجد سيرفو بل محرك وكان تصميمها خرافي شيئ إبداع
ولا كن كيف المحرك يدور بإتجاه ولما تغير الإتجاه بالريموت يدور بالإتجاه الأخر
اخواني قد يكون السؤال بسيط ولا يستغرب احد اني ما اعرف لأني تراي جديد
وإنشاء الله اتطور مع الوقت
اخواني إلتقطت صور للدائر الإلكترونية المجودة في السيارة
وابي شرح الله لايهينكم اللي تقدر عليه وأبي شرح لواحد اول مره يدخل عالم الإلكترونيات لا تحسبوني اعرف شي انا اببدأ من الصفر

http://im21.gulfup.com/2011-12-19/1324319867232.jpg

http://im21.gulfup.com/2011-12-19/1324319866461.jpg
وش مكونات الدائرة وأتمنى الإشارة لها لأني ما اعرف شي مبتدئ

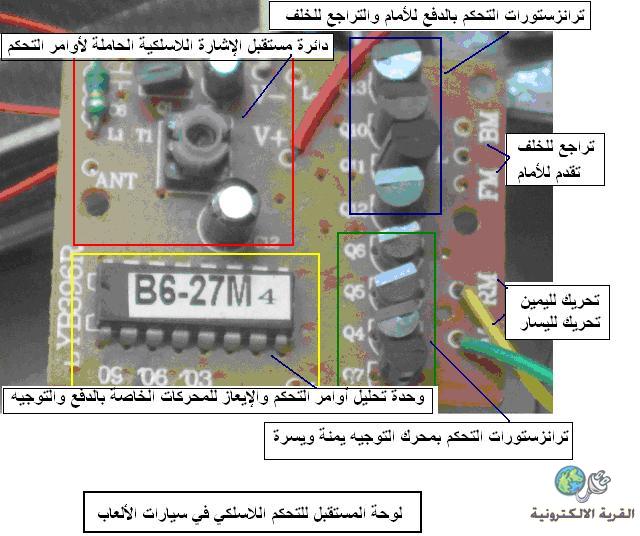

الدائرة هذه هي المستقبل للإشارات اللاسلكية للتحكم في السيارة

تتكون الدائرة من مستقبل الإشارات ذات تذبذب 27 ميغا هيرتز
وبعد فصل الموجة الحاملة للكود أو الشيفرة تدخل الشيفرة أو الرمز لوحدة الحل

وحدة الحل عبارة عن عنصر الكتروني يقوم بفصل كل الأوامر وتوجيهها إلى حيث يجب أي إلى الترانزستورات التي تقوم بتشغيل المحركات في السيارة

الترانزستورات تعمل كأدوات وصل الجهد أو الفولت للمحركات حسب الرمز الآتي من المرسل عبر المستقبل عبر وحدة تحليل الرمز!




بسام1970 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 20-12-2011, 06:36 PM   #4
مخاوي الصقور
مهندس

المشاركات: 3
أحصائية الترشيح

عدد النقاط : 10


النشاط

معدل تقييم المستوى: 0
افتراضي

اخواني ممكن كم سؤال
الحين اقدر افك الدائرة الإلكترونية كل وحدة لحالها علشان استخدمها في اشياء ثانية لأن مافيه اجهزه موجوده عندنا
ما ادري إذا كنتم تعرفون محلات تبيع قطع دوائر إلكترونية ام لا وحبيت اسئل انتم من وين تجيبون القطع ؟؟؟
وعندي سؤال ثاني يمكن غريب السؤال الحين السيارة الريموت
تباع بتقريبا 40 ريال سعودي اتوقع سعر قليل جدا
يعني لو تحسبون العمال اللي في المصنع والقطع تبع الدائرة والبلاستيك
وأشياء انا ما اعرفها
هذا من غير التاجر اللي بيجيبها من مثلا الصين فياخذ عليها مقابل
وغير المحل ياخذ يمكن 10 ريال
فكيف هل القطع وكل شي رخيص ولا وش القصة ؟؟
مخاوي الصقور غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 20-12-2011, 06:56 PM   #5
بسام1970
عضو

المشاركات: 960
أحصائية الترشيح

عدد النقاط : 817


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة مخاوي الصقور مشاهدة المشاركة
اخواني ممكن كم سؤال
الحين اقدر افك الدائرة الإلكترونية كل وحدة لحالها علشان استخدمها في اشياء ثانية لأن مافيه اجهزه موجوده عندنا
ما ادري إذا كنتم تعرفون محلات تبيع قطع دوائر إلكترونية ام لا وحبيت اسئل انتم من وين تجيبون القطع ؟؟؟
وعندي سؤال ثاني يمكن غريب السؤال الحين السيارة الريموت
تباع بتقريبا 40 ريال سعودي اتوقع سعر قليل جدا
يعني لو تحسبون العمال اللي في المصنع والقطع تبع الدائرة والبلاستيك
وأشياء انا ما اعرفها
هذا من غير التاجر اللي بيجيبها من مثلا الصين فياخذ عليها مقابل
وغير المحل ياخذ يمكن 10 ريال
فكيف هل القطع وكل شي رخيص ولا وش القصة ؟؟
يمكن استخدام العناصر مرات أخرى بعد فكها ولكن إن كنت مبتدءا جدا فيجب أن تتعلم فكها من الدائرة دون إتلافها لأنها تتلف بسرعة عند الحرارة المرتفعة للكاوية على أطرافها
والخبير يستطيع نزعها بخفة وسرعة دون أن يعرضها للتلف

كما أن إعادة استخدامها دون علم بها وبأطرافها سيؤدي حتما إلى تلفها

البعض ينزع العناصر من لوحات أجهزة تالفة
والبعض أنعم الله عليه بشراءها من جيبه دون أن يحسب سعر كيلو الخبز والخيار والطماطم
فشراء مائة ترانزستور بعشرة دولارات بالنسبة للبعض أفضل من تبذير المال على الملاهي والموبايل والسجائر ...

أسعار البضائع الصينية متدني لأنها بضائع "التي تباع لبلدان معينة" تكون بضائع سيئة رديئة الجودة سريعة التلف
والعمال هناك ينتجون الملايين منها وبأجور تكفيهم للطعام والشراب.


والأهم ما في الأمر أنه في بعض البلدان تفرض الضرائب الباهظة والجمارك والمكوس والحظر والرقابة على العناصر الالكترونية حتى لا يستطيع الهاوي والمهندس والطالب أن يتطور بل يحفظ نظريات جافة يحيا ويموت عليها!!!

ولذلك في البلدان الغربية تجد الترانزستور والأي سي ووووو العشرة بسنت وبالجملة الألف بدولار أو بيورو!! فيمكنه أن يقتني خزينة من العناصر الممتاز ويستطيع أن يصنع ويخترع ويبدع.........

وفي بعض البلدان المحرومة تجد الترانزستور بثمن كيلو خبز ودجاجة وقدر مرق!!!

فكيف يستطيع المرء أن يضحي بطعام أهله ليخترع ويتعلم!

انظر بنفسك في منتديات الألكترونيات تجد بعضهم يدخل يوميا ويلف ويدور ويكرر السؤال مرارا وتكرارا فقط عن دائرة لا تتعدى سلك وبطارية وثنائي ضوئي ومنذ عقود وأزمان!!!

التعديل الأخير تم بواسطة : بسام1970 بتاريخ 20-12-2011 الساعة 06:59 PM.
بسام1970 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 21-12-2011, 04:59 AM   #6
emad1
عضو فضي

الصورة الرمزية emad1

الدولة: Usa
المشاركات: 2,342
أحصائية الترشيح

عدد النقاط : 700


النشاط

معدل تقييم المستوى: 132
افتراضي

والله اخي بسام

[CENTER] [COLOR=Sienna][B]كلامك جاء على الجرح من زمان وانا اريد طبع دائرة الكترونية ولااستطيع بسبب الحامض سعره غالي جدا عندنا وهذة احدى المعوقات ولااجد البديل عنه بحيث يكون متوفر وتحت متناول اليد لكي نبدع وننطلق في افاق هذا العالم الجميل من الدوائر .

التعديل الأخير تم بواسطة : emad1 بتاريخ 21-12-2011 الساعة 05:03 AM.
emad1 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 21-12-2011, 07:24 PM   #7
بسام1970
عضو

المشاركات: 960
أحصائية الترشيح

عدد النقاط : 817


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة emad1 مشاهدة المشاركة
والله اخي بسام

[CENTER] [COLOR=Sienna][B]كلامك جاء على الجرح من زمان وانا اريد طبع دائرة الكترونية ولااستطيع بسبب الحامض سعره غالي جدا عندنا وهذة احدى المعوقات ولااجد البديل عنه بحيث يكون متوفر وتحت متناول اليد لكي نبدع وننطلق في افاق هذا العالم الجميل من الدوائر .
كم سعر اللتر عندكم؟

وهل تقصد كلوريد الحديديك؟؟؟

في الواقع المواد الكيميائية مرتفعة نسبيا في كل مكان وذلك لاعتبارات الخطورة واستخداماتها العسكرية خاصة ما يتدخل فيها حامض النيتريك

أما الأحماض الأخرى كالكلوردريك والكبريتيك فأسعارها معقولة

بحثت لك في الشبكة ولكن مهما انخفض الأمر فسيبقى مرتفعا بالنسبة لك

هنا فيديو يدعي صاحبه أنه بنسب معينة من الملح والبيروكسيد والخل استطاع تحميض لوحة بأقل من دقيقة؟؟؟؟

حاول ان تتطلع عليه

أعتقد أن الخل الذي يتكلم عنه وهو النقي المركز لا تجده في البلدان العربية!!

كما أن ملح الطعام الذي يتكلم عنه مختلف أيضا
لا يوجد فيه عظام سمك وطحالب!

http://www.stephenhobley.com/blog/20...d-the-formula/

التعديل الأخير تم بواسطة : بسام1970 بتاريخ 21-12-2011 الساعة 07:41 PM.
بسام1970 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 27-12-2011, 10:24 AM   #8
abulatta
مهندس

الصورة الرمزية abulatta

الدولة: مصر
المشاركات: 34
أحصائية الترشيح

عدد النقاط : 10


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة بسام1970 مشاهدة المشاركة
يمكن استخدام العناصر مرات أخرى بعد فكها ولكن إن كنت مبتدءا جدا فيجب أن تتعلم فكها من الدائرة دون إتلافها لأنها تتلف بسرعة عند الحرارة المرتفعة للكاوية على أطرافها
والخبير يستطيع نزعها بخفة وسرعة دون أن يعرضها للتلف

كما أن إعادة استخدامها دون علم بها وبأطرافها سيؤدي حتما إلى تلفها

البعض ينزع العناصر من لوحات أجهزة تالفة
والبعض أنعم الله عليه بشراءها من جيبه دون أن يحسب سعر كيلو الخبز والخيار والطماطم
فشراء مائة ترانزستور بعشرة دولارات بالنسبة للبعض أفضل من تبذير المال على الملاهي والموبايل والسجائر ...

أسعار البضائع الصينية متدني لأنها بضائع "التي تباع لبلدان معينة" تكون بضائع سيئة رديئة الجودة سريعة التلف
والعمال هناك ينتجون الملايين منها وبأجور تكفيهم للطعام والشراب.


والأهم ما في الأمر أنه في بعض البلدان تفرض الضرائب الباهظة والجمارك والمكوس والحظر والرقابة على العناصر الالكترونية حتى لا يستطيع الهاوي والمهندس والطالب أن يتطور بل يحفظ نظريات جافة يحيا ويموت عليها!!!

ولذلك في البلدان الغربية تجد الترانزستور والأي سي ووووو العشرة بسنت وبالجملة الألف بدولار أو بيورو!! فيمكنه أن يقتني خزينة من العناصر الممتاز ويستطيع أن يصنع ويخترع ويبدع.........

وفي بعض البلدان المحرومة تجد الترانزستور بثمن كيلو خبز ودجاجة وقدر مرق!!!

فكيف يستطيع المرء أن يضحي بطعام أهله ليخترع ويتعلم!

انظر بنفسك في منتديات الألكترونيات تجد بعضهم يدخل يوميا ويلف ويدور ويكرر السؤال مرارا وتكرارا فقط عن دائرة لا تتعدى سلك وبطارية وثنائي ضوئي ومنذ عقود وأزمان!!!
و الله اسلوبك في الكتابة رائع
و مع حق في كل حرف
جزاك الله خيرا
