ممكن مخطط لمكبر ارسال دائرة fm

emad1 · 19-12-2011, 08:11 PM

السلام عليكم

استهوتني فكرة انشاء مكبر لمرسلة fm ,وخصوصا ان اعمل منه الكثير ولكن لااسف بمديات بسيطة لم اتعدى 300 متر لذا اذا امكن مخطط لمكبر يربط مع المرسلة لزيادة المدى .

بسام1970 · 19-12-2011, 10:26 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة emad1

السلام عليكم

استهوتني فكرة انشاء مكبر لمرسلة fm ,وخصوصا ان اعمل منه الكثير ولكن لااسف بمديات بسيطة لم اتعدى 300 متر لذا اذا امكن مخطط لمكبر يربط مع المرسلة لزيادة المدى .

emad1 · 20-12-2011, 06:06 AM

شكرا اخي بسام
ولكن لم تذكر طريقة ربطها مع المرسلة وشرح للمواد وخصوصا الملف.
وهل هي مجربة؟ ام فقط مخطط

بسام1970 · 20-12-2011, 02:13 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة emad1

شكرا اخي بسام
ولكن لم تذكر طريقة ربطها مع المرسلة وشرح للمواد وخصوصا الملف.
وهل هي مجربة؟ ام فقط مخطط

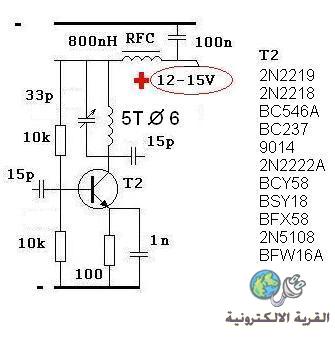

ربطها سهل كما ترى

تصل إما من مشع المرسل مباشرة مع المكثف المتصل مع قاعدة المكبر إذا كان مشع المرسل متصل بمقاومة أو بالمجمع عند دائرة الرنين

والدائرة مجربة مع الترانزستورات المدرجة في القائمة!

في الإرسال يجب التضحية ببعض الوقت والمحاولة عليك وصلها بالمرسل بتاعك ورؤية الاختلاف في المدى إذا لم يكن لديك أوسيلوسكوب

الملف عبارة عن 5 لفات على قطر 6 ملمتر قطر السلك 0.7 ملمتر
وعليك تغيير سعة المكثف حتى تحصل على موجة سليمة. تلاحظ ذلك عند الإرسال.

emad1 · 20-12-2011, 04:39 PM

السلام عليكم

حبيبي بسام

اذا امكن بارك الله فيك هذة مرسلة بسيطةنفذتها واشتغلت تمام فقط اريد طريقة تركيب المكبر عليها وانا اسف ان ازعجتك بطلباتي ولكن محتاجها .

وشكرا مقدما .

بسام1970 · 20-12-2011, 06:43 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة emad1

السلام عليكم

حبيبي بسام

اذا امكن بارك الله فيك هذة مرسلة بسيطةنفذتها واشتغلت تمام فقط اريد طريقة تركيب المكبر عليها وانا اسف ان ازعجتك بطلباتي ولكن محتاجها .

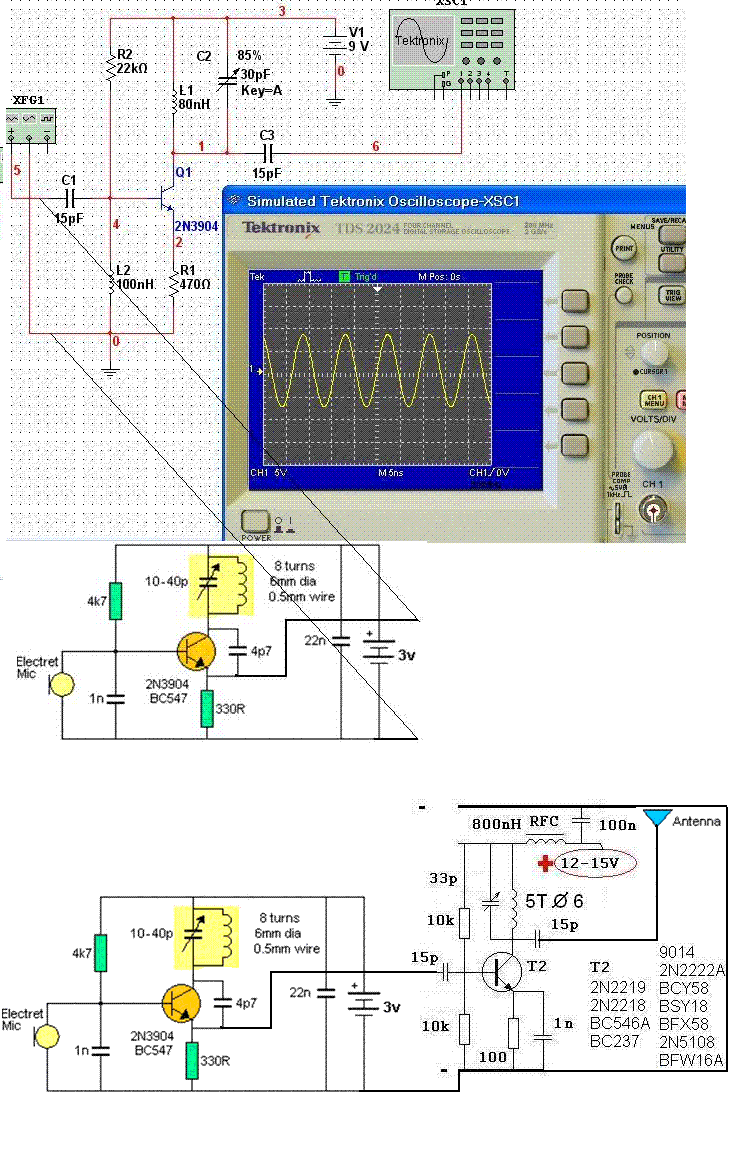

هنا مثالان

تفضل اختر الذي يناسبك

وشكرا مقدما .
