[jackfouad]

دائرة أسرع ضغطتين علي الأزرار العشرين

الدائرة عبارة عن 20 زر عند الضغط علي أول 2 زر بإختلاف ترتيبهم يسجلوا علي سفن سيجمنت ولا يقبل أي أرقام بعد هذين الرقمين إلا بعد عمل ريسيت
لا يكرر كتابة الرقم مرتين وأيضا عند الضغط علي أي زر يصدر صوت

pic16f877 , pic18f452 دول البيكين المستخدمين في هذه الدائرة وسحبت ملف hex ونسختهم في إثنين أخرين وقمت بتجربتهم علي الدائرة الأصلية فكانت النتيجة يعملوا بكفاءة

وعند تنفيذ الدائرة عمليا فأصبحت لا تعمل بشكل سليم حيث المشاكل هي السفن سيجما تكتب أرقام لوحدها دون الضغط علي الأزرار وأيضا أشكال غريبة وأيضا يحدث صدور صوت بدون ضغط علي الأزرار والإضاءة بها رعشة في خط الوسط لكل سفن سيجمنت في وضع الإستعداد قبل الضغط علي أي زر لكن بمجرد الضغط علي زر يعمل لكن بشكل غير جيد ولا توجد رعشة الإضاءة

فما هي المشكلة أريد مساعدتكم يا أهل الخبرة
أثناء عمل الدائرة قمت بتغيير المقومات الواصلة علي أرجل pic16f877 من قيمة 5.1k إلي 5.6k فهل هذا هو السبب

ولاحظت أيضا عند فك pic18f452 يعمل بشكل جيد نوعا ما ولكن يوجد رعشة في السفن سجمنت كما ذكرت وعند فصل pic18f452 لا يصدر صوت نهائيا لإن السماعة متصلة به

سؤال أخر هل يمكن من خلال ملف Hex تحويلة إلي رسم الدائرة بطريقة صحيحة حيث يمكن إني أخطأت في التوصيل والمشكلة أيضا إن الجهاز الأصلي غير موجود معي الأن لمراجعة التوصيل

بالنسبة لسفن سيجمنت هم أربع قطع إثنين مسئولين علي الرقم الذي يضغط علي الزر الأول والإثنين الأخرين مسئولين عن الرقم الثاني في الضغط وهل يوجد فرق في إختلاف حجمهم عن الحجم الأصلي بالدائرة الأصلية ممكن يسبب مشاكل

إستفسار يجب توصيل كل من الرجل 11 , 12 , 31 , 32 جميعا ولا ممكن يكون رجل 11 , 12 فقط متصلين لإني لاحظت الرجل 31 , 32 غير متصلين بشئ في البيكين pic16f877 , pic18f452

هل يوجد فرق في البيك pic16f877a , pic16f877 حيث قمت بشراء pic16f877a وكان في الدائرة الأصلية pic16f877 وتم شراء pic16f877 وأيضا لم يحدث تغيير في المشاكل

أسف علي كل الإطالة لكن منتظر خير ومساعدة وحل أكيد من أهل الخبرة

[Imozar]

ربما يستحسن ان ترسم الدائرة بناء على الوصف الذي جاء في مشاركتك ثم ترفعها هنا حتى يطلع عليها الجميع.

[jackfouad]

اقتباس المشاركة الأصلية كتبت بواسطة Imozar ربما يستحسن ان ترسم الدائرة بناء على الوصف الذي جاء في مشاركتك ثم ترفعها هنا حتى يطلع عليها الجميع.

شكرا لمرورك علي طلب مساعدتي

[jackfouad]

الحمد الله وصلت للمشكلة لكن ليس عندي الحل
المشكلة هي تغيير para light بـ seven segment
بالتفصيل كانت القراءة الموجود علي para light هي c-1001e ولكن عند تجميع الدائرة لم أجدها فقمت بتجميع مكانها seven segment والقراءة الموجودة عليها هي Hs-8106As

يا أهل الخبرة أريد معرفة ما الفرق بين para light وبين seven segment
وما بديل para light لتصحيح الدائرة لتعمل بطريقة صحيحة

أنتظر الحل في أسرع وقت ممكن وشكرا لكن من تعب لمساعدتي

[Imozar]

لو كانت الدائرة امام الجميع ربما سيكون الامر بسيطا في رأيي .
لكن على الاقل يمكن أخذ فكرة عن النوع c-1001e ومواصفاته من هنا :
http://www.datasheetcatalog.org/data...98/98759_1.pdf

[jackfouad]

اقتباس المشاركة الأصلية كتبت بواسطة Imozar لو كانت الدائرة امام الجميع ربما سيكون الامر بسيطا في رأيي . لكن على الاقل يمكن أخذ فكرة عن النوع c-1001e ومواصفاته من هنا : http://www.datasheetcatalog.org/data...98/98759_1.pdf

بكل بساطة الدائرة أنا عملتها عملي وليست علي رسمه كانت الدائرة الأصلية موجودة أمامي ونفذتها وليس معي رسمه لها لذلك طلبت ممكن ملف Hex تحوبلة إلي رسمه للدائرة في أول مشاركة لي

شكرا للداتا شيت الخاصة بـ para light ولاحظت إنها من الداخل تتكون من عدد 2 دايود و seven segment المستخدمة حاليا تحتوي علي واحد دايود فقط لذلك الإضاءة علي الـ seven segment قوية

سؤالي كيف يتم توافق seven segment لتعمل بطريقة صحيحة هل يتم تغيير قيمة المقاومة أستخدم مقامة 560 قبل الترانسيستور من نوع npn ورقمه c33725
أو ما هو seven segment المناسب المتوافر في الأسواق الذي يعمل بعدد 2 دايود أرجوا الحل السريع لإنهاء الدائرة في أقرب وقت

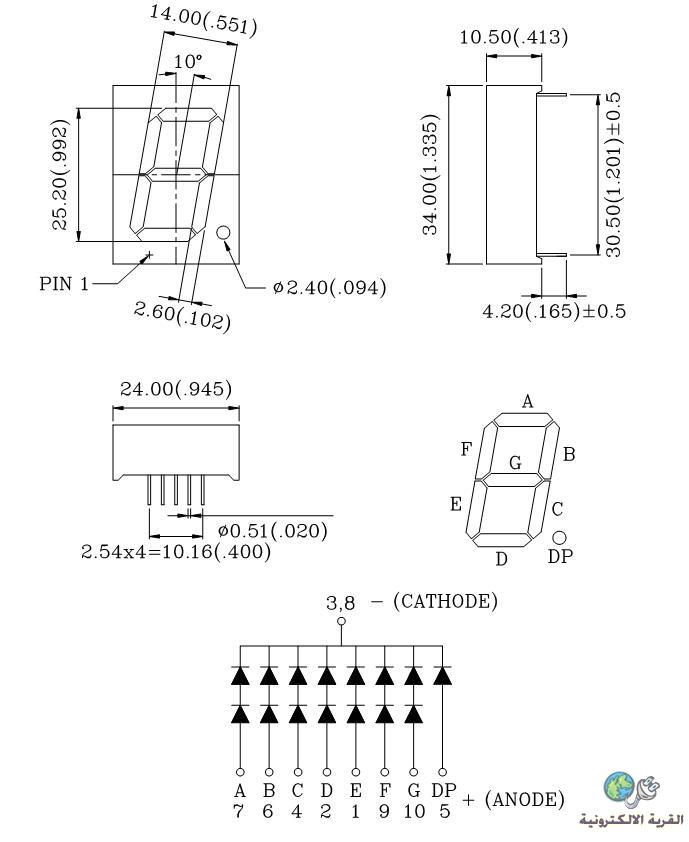

صورة توضيحية لـ para light
http://upload.qariya.info/images/qariya-844b0cefa3.jpg

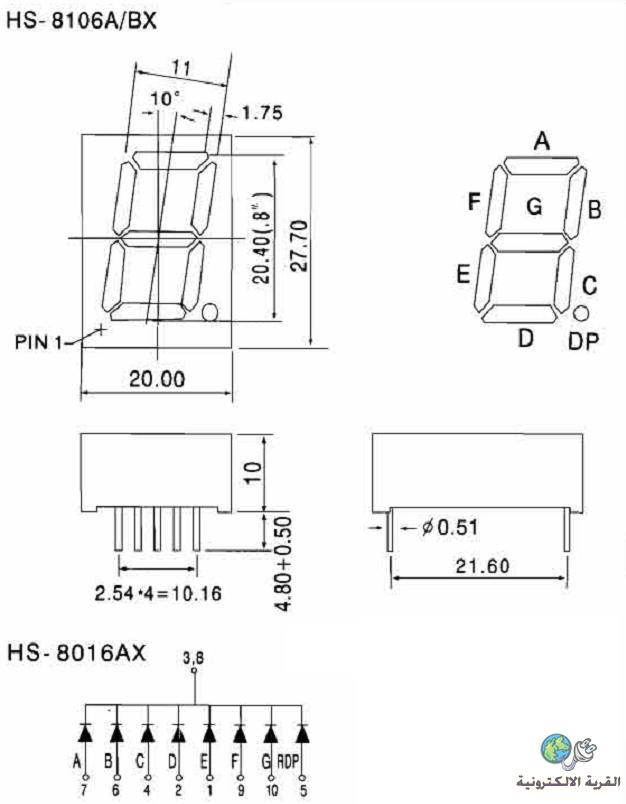

صورة توضيحية لـ seven segment
http://upload.qariya.info/images/qariya-426e5298d1.jpg

أنتظر الحل السريع من خبرة المنتدي

[Imozar]

أعتقد ان تحويل ملف هكس الى دائرة غير ممكن .
وبالنسبة للعارضة ذات 2 ليد لكل قطعة من القطع السبع فإن استبدالها بتلك التي تستخدمها حاليا ممكن جدا بشرط ان تراعي قدرة تحمل كل خرج من المتحكم الموصول بإحدى القطع للعارضة ..
كل خرج لا يمكن ان يعطي اكثر من 20 ميلي امبير كما ان كل قطعة من قطع العارضة لا تحتاج أكثر من 20 ميلي امبير . 10 الى 15 ميلي امبير تكفي لإضاءة مقبولة الى جيدة .
أظن ان نظام العرض في المشروع لا يعمل بطريقة مباشرة وإنما بطريقة multiplexing
هذا مثال عن طريقة توصيله :
http://www.extremeelectronics.co.in/...venSegMux1.gif
هذا كل ما يمكنني الرد به في غياب مخطط الدائرة.
رسم الدائرة عملية شاقة وأنا أقدر ذلك.
أتمنى ان تجد أجوبة أكثر نجاعة من رواد المنتدى وأرجو لك التوفيق .

[jackfouad]

اقتباس المشاركة الأصلية كتبت بواسطة Imozar بالنسبة للعارضة ذات 2 ليد لكل قطعة من القطع السبع فإن استبدالها بتلك التي تستخدمها حاليا ممكن جدا بشرط ان تراعي قدرة تحمل كل خرج من المتحكم الموصول بإحدى القطع للعارضة .. كل خرج لا يمكن ان يعطي اكثر من 20 ميلي امبير كما ان كل قطعة من قطع العارضة لا تحتاج أكثر من 20 ميلي امبير . 10 الى 15 ميلي امبير تكفي لإضاءة مقبولة الى جيدة . أظن ان نظام العرض في المشروع لا يعمل بطريقة مباشرة وإنما بطريقة multiplexing هذا مثال عن طريقة توصيله : http://www.extremeelectronics.co.in/...venSegMux1.gif

كيف يتم ضبط الأمبير لتعمل بشكل صحيح أي نضيف مقاومة أعلي من المستخدمة حاليا قبل الترانسيستور حيث المقاومة المستخدمة قيمتها k 5.6 وعلما بأن قيمة المقاومة الأصلية k 5.1
ولا نضع مقامة بين الخرج للمتحكم و قطع العارضة
حيث معي ملف Hex فقط ولا أدري إمكانية وطريقة التعديل به ممكنة ولا غير ممكنة

وهل يوجد أحد من خبرة المنتدي يساعدني في عمل هذا المشروع حتي لو وصل الأمر لدائرة كاملة جديدة منتظر ردكم في أسرع وقت ضروري جدا جدا
