[شموخ انثى]

بسم الله الرحمن الرحيم

مرحبا شباب اشلونكم . . محتاجه مساعدتكم بها المشروع . .

انا كنت طبقت هاد المشروع على برنامج البروتيوس واسقطت عليه البرامج الخاصه بس ليش ما اشتغلت الدائرة . . ؟


طبعا المشروع مقسوم الى قسمين . .

الاول دائرة التحكم

ثانيا دائرة التصويت . .

طبقت مثلا البرنامج على دائرة التحكم بعد ربطها فالاصل انو تظهر رساله في شاشه Lcd تقول . .

VOTING MODE STARTING

وبعد لحظات تظهر لي رساله اخرى تقول

ENTER PASSWORD SIX CHARACTER LONG

ليش ما ظهرت هاي الرسائل . . انا مالقيت كي باد في البروتيوس 2×16 بس الاصل الرسائل تظهر من غير حتى ربط الكي باد . .

ياريت حد يشوف لي المشكله انا ارفقت دائرة البروتيوس وايضا الاكواد وايضا نبذه بسيطه عن سير المشروع وفيها شرح تفصيلي لطريقة تشغيل الدائره . .

ياريت حد يساعدني اكون ممنونه له


من هنا بتلاقوا الدائره وايضا دائره البروتيوس وايضا البرامج وايضا نبذه مختصره حول المشروع . .



http://www.mediafire.com/?bg6m2wab4wxn4vt

ودمتم سالمين

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة شموخ انثى بسم الله الرحمن الرحيم مرحبا شباب اشلونكم . . محتاجه مساعدتكم بها المشروع . . انا كنت طبقت هاد المشروع على برنامج البروتيوس واسقطت عليه البرامج الخاصه بس ليش ما اشتغلت الدائرة . . ؟ طبعا المشروع مقسوم الى قسمين . . الاول دائرة التحكم ثانيا دائرة التصويت . . طبقت مثلا البرنامج على دائرة التحكم بعد ربطها فالاصل انو تظهر رساله في شاشه Lcd تقول . . VOTING MODE STARTING وبعد لحظات تظهر لي رساله اخرى تقول ENTER PASSWORD SIX CHARACTER LONG ليش ما ظهرت هاي الرسائل . . انا مالقيت كي باد في البروتيوس 2×16 بس الاصل الرسائل تظهر من غير حتى ربط الكي باد . . ياريت حد يشوف لي المشكله انا ارفقت دائرة البروتيوس وايضا الاكواد وايضا نبذه بسيطه عن سير المشروع وفيها شرح تفصيلي لطريقة تشغيل الدائره . . ياريت حد يساعدني اكون ممنونه له من هنا بتلاقوا الدائره وايضا دائره البروتيوس وايضا البرامج وايضا نبذه مختصره حول المشروع . . ENTER PASSWORD SIX CHARACTER LONG http://www.mediafire.com/?bg6m2wab4wxn4vt ودمتم سالمين

السلام عليكم
للاسف لا اتعامل مع atmel micro controller

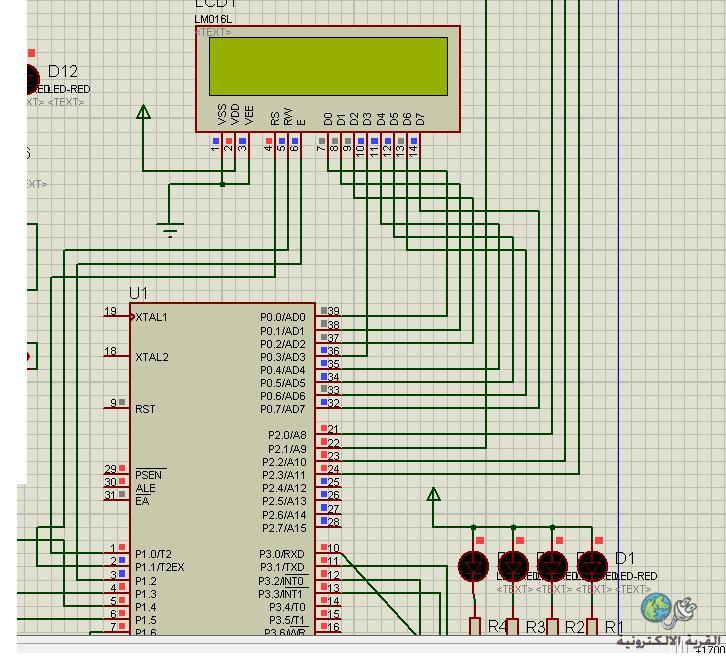

لكن لو نظرتي للبورت p0 ستجدي ان يوجد اطراف غير مضيئه بالاحمر او الازرق مما يعني انها معرفه كمداخل وليس مخارج

[شموخ انثى]

مرسي الك كتير اخي . بس ما عرفت ازبطها . . رح اشد بشعري من ها الخنقه .

شو اساوي طيب ؟

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة شموخ انثى مرسي الك كتير اخي . بس ما عرفت ازبطها . . رح اشد بشعري من ها الخنقه . شو اساوي طيب ؟

السلام عليكم

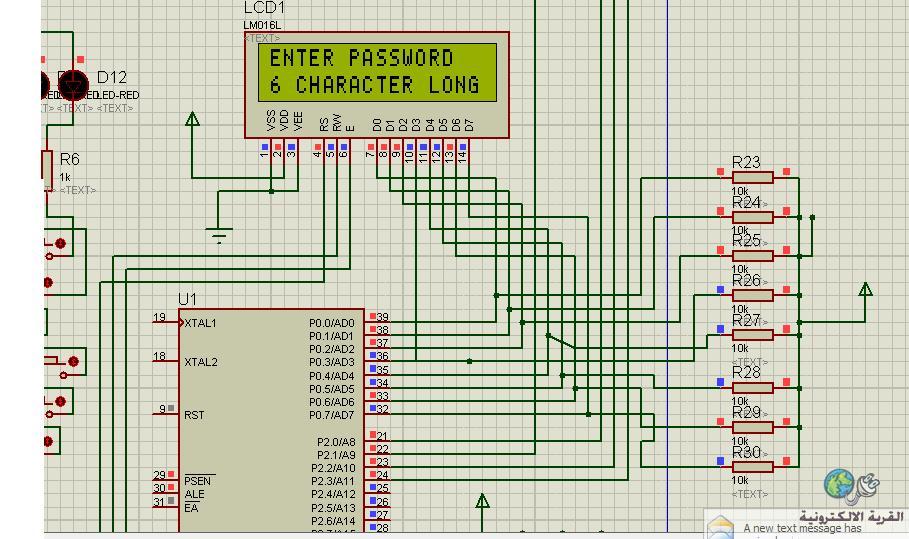

بعد قراءه datasheet تجدي ان port0 انه في حاله انه مخرج انه open drain ouuput مما يعني وجوب وضع مقاومه على pull up resustor

كما بالرسمه والبرنامج يعمل عليها على بروتوس مبارك والى الامام




ولا تنسونا من صالح دعائكم

[شموخ انثى]

اقتباس المشاركة الأصلية كتبت بواسطة hamzazayyad السلام عليكم بعد قراءه datasheet تجدي ان port0 انه في حاله انه مخرج انه open drain ouuput مما يعني وجوب وضع مقاومه على pull up resustor كما بالرسمه والبرنامج يعمل عليها على بروتوس مبارك والى الامام ولا تنسونا من صالح دعائكم

انا اسئل الله سبحانه وتعالى انه يعطيك حتى يرضيك اخي الكريم . . وبااذن الله الرد هذا في موزايع حسناتك الثقال . . وان ربنا يفرج عنك كرب الدنيا والاخره . .

اهنيك . . انت رائع . . بل مبدع . .

وان شاء الله اي مشكله تواجهني رح الجأ اليك . .


بس حبيت اسئلك . . اذا بدي اعمل الكي باد . . مافي برنامج اربط فيه الدائره غير البروتوس بحيث اختبر المشروع قبل ما اعمل اعمل حقه القطع . .

ويسلموا . . بارك الله في عمرك . .

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة شموخ انثى انا اسئل الله سبحانه وتعالى انه يعطيك حتى يرضيك اخي الكريم . . وبااذن الله الرد هذا في موزايع حسناتك الثقال . . وان ربنا يفرج عنك كرب الدنيا والاخره . . اهنيك . . انت رائع . . بل مبدع . . وان شاء الله اي مشكله تواجهني رح الجأ اليك . . بس حبيت اسئلك . . اذا بدي اعمل الكي باد . . مافي برنامج اربط فيه الدائره غير البروتوس بحيث اختبر المشروع قبل ما اعمل اعمل حقه القطع . . ويسلموا . . بارك الله في عمرك . .

السلام عليكم
لا اعلم اي برنامج تستخدميه للبرمجه لكن معظم البرامج تحتوي على امثله داخل برنامج البرمجه فيمكنك الاستفاده منه

وشكرا لك

[شموخ انثى]

عفوا اخي مافهمت علي او انا غلطت في الشرح معلش . .

شوف في الدائره عندك لازم يكون في [ هكس باد 4 × 4 ] انا مالقيت في البروتوس عندي متله وانا بدي اختبر الدائره قبل ما اركبها لانو لسه باقي شغل فيها كمان . . هل في اصدار احدث من البروتوس فيه [ هكس باد 4×4 ]

طبعا بستعمله عشان ادخل الباسورد زي ماهو عندك في الدائره مشروح . .

هل من حل ..

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة شموخ انثى عفوا اخي مافهمت علي او انا غلطت في الشرح معلش . . شوف في الدائره عندك لازم يكون في [ هكس باد 4 × 4 ] انا مالقيت في البروتوس عندي متله وانا بدي اختبر الدائره قبل ما اركبها لانو لسه باقي شغل فيها كمان . . هل في اصدار احدث من البروتوس فيه [ هكس باد 4×4 ] طبعا بستعمله عشان ادخل الباسورد زي ماهو عندك في الدائره مشروح . . هل من حل ..

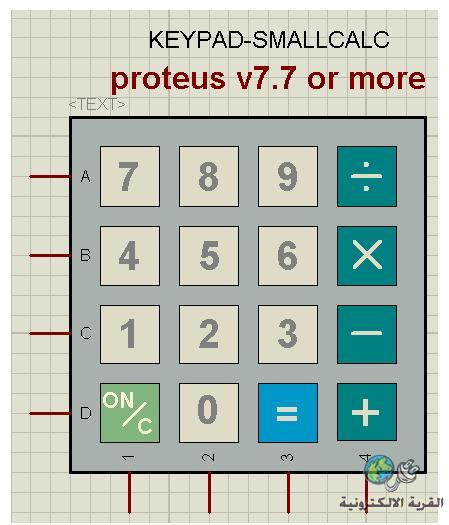

جربي هذه
