دارة تظهر شحن البطارية

[maher yakob]

الرجاء المساعدة في دارة أظهار مستوى شحن البطارية تتكون من ليدات
ولا أريدها أن تكون مكونة من PIC

[emad1]

تسمى الدائرة (دائرة مراقب و فاحص مستوى شحن البطارية ) والتخكم يكون عن طريق انتكريت متوفر بكثرة في الاسواق

عناصر الدائرة الالكترونية

R1 = 56 K
R2 = 1.2 K
R3 = 33 K
IC's LM3914
مكثف 33 ميكروفراد
مكثف 0.1 ميكروفراد
مقاومة متغيرة 10 كيلو اوم
مقاومة متغيرة 200 كيلواوم
ريلية 12 فولت
10 ثنائيات ضوئية LED

[عوني73]

السلام عليكم ورحمة الله
شكراً للاخ العزيز صاحب الموضوع والاخ عماد ممكن شرح مبسط للدارة وطريقة عملها وضبطها مع جزيل الشكر بارك الله بكم

[فهد المنصور]

هنا بعض المعلومات حول الدائرة التى اشار اليها المهندس عماد ..

http://www.qariya.com/electronics/pa...batttester.htm

[عوني73]

المشاركة الأصلية كتبت بواسطة Fahad

هنا بعض المعلومات حول الدائرة التى اشار اليها المهندس عماد ..

http://www.qariya.com/electronics/pa...batttester.htm

شكراً يا استاذ فهد ربي يخليك ويجزيك كل خير

[بسام1970]

المشاركة الأصلية كتبت بواسطة maher yakob

الرجاء المساعدة في دارة أظهار مستوى شحن البطارية تتكون من ليدات
ولا أريدها أن تكون مكونة من PIC

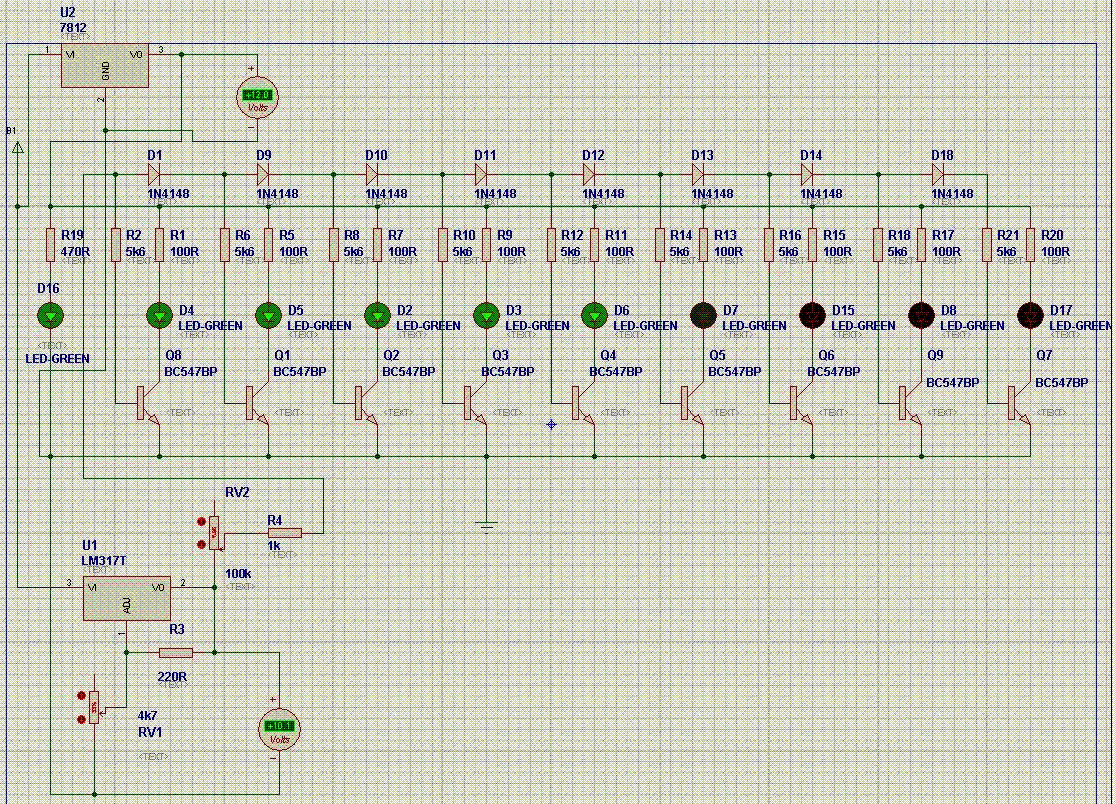

إذا لم تجد الأيسي فيمكنك عمل الدائرة بترانزستورات كما تلاحظ ولكن يتطلب ذلك بعض الشغل

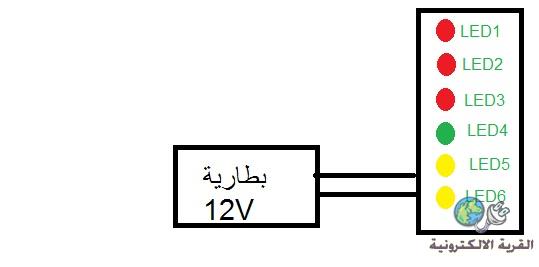

والدائرة ليست معقدة كما تظن يمكن اختصار عدد الترانزستورات والثنائيات الضوئية لستة وتغيير الوانها الدائرة تعمل على 12 فولت ومدخل الدائرة هو R4 (أر 4 ) والأرضي
ودائرة حقن الجهد (الجزء السفلي على اليسار بمنظم الجهد 317) يستغنى عنها كليا
ولا حاجة لدائرة منظم الجهد 7812 أيضا
طبعا دائرة الأخ عماد تمتاز بالأي سي التي توفر عليك كثرة الثقب واللحام في اللوحة ولكن العيب يكمن في أنها ليست متوفرة في كل مكان وقد تكون غالية وعندما تتلف يجب تغيريها بالكلية

أما دائرة الترانزستورات فعليك أن تثقب لكل ترانزستور والمقاومات والثنائيات ولكن إذا حصل خلل فربما يتلف ترانزستور أو أكثر وليس كل الدائرة!

[emad1]

اخي بسام الرسم غير واضح ممكن اتوضحة اكثر يعني ترسمه وشكرا .

[بسام1970]

المشاركة الأصلية كتبت بواسطة emad1

اخي بسام الرسم غير واضح ممكن اتوضحة اكثر يعني ترسمه وشكرا .

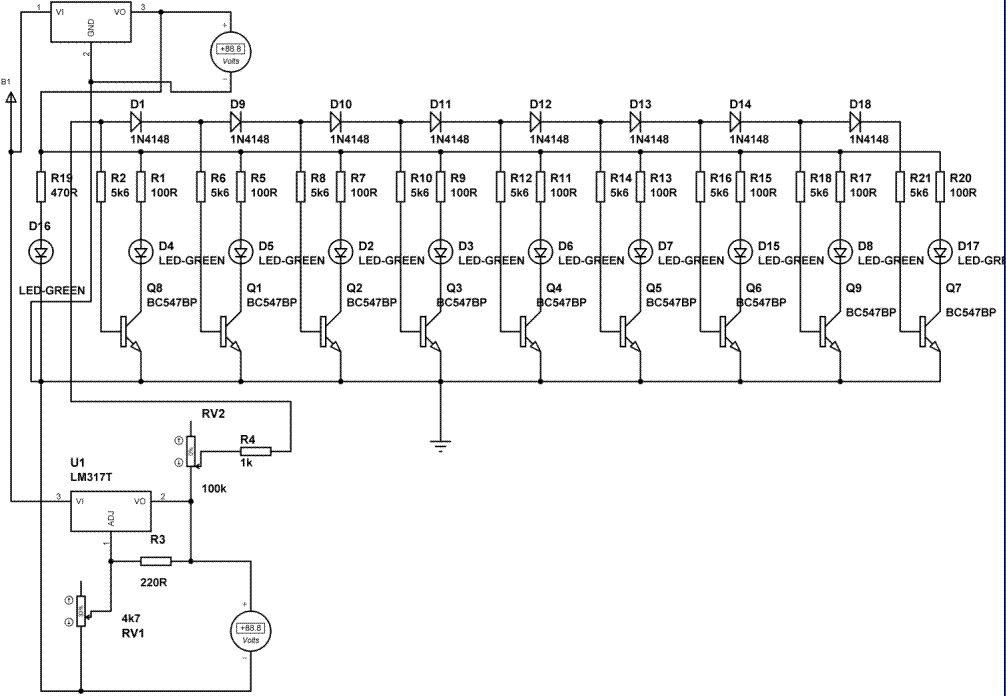

تفضل أخي ولكن لا يوجد بهذه الدائرة شاحن للبطارية فقط إظهار الجهد
