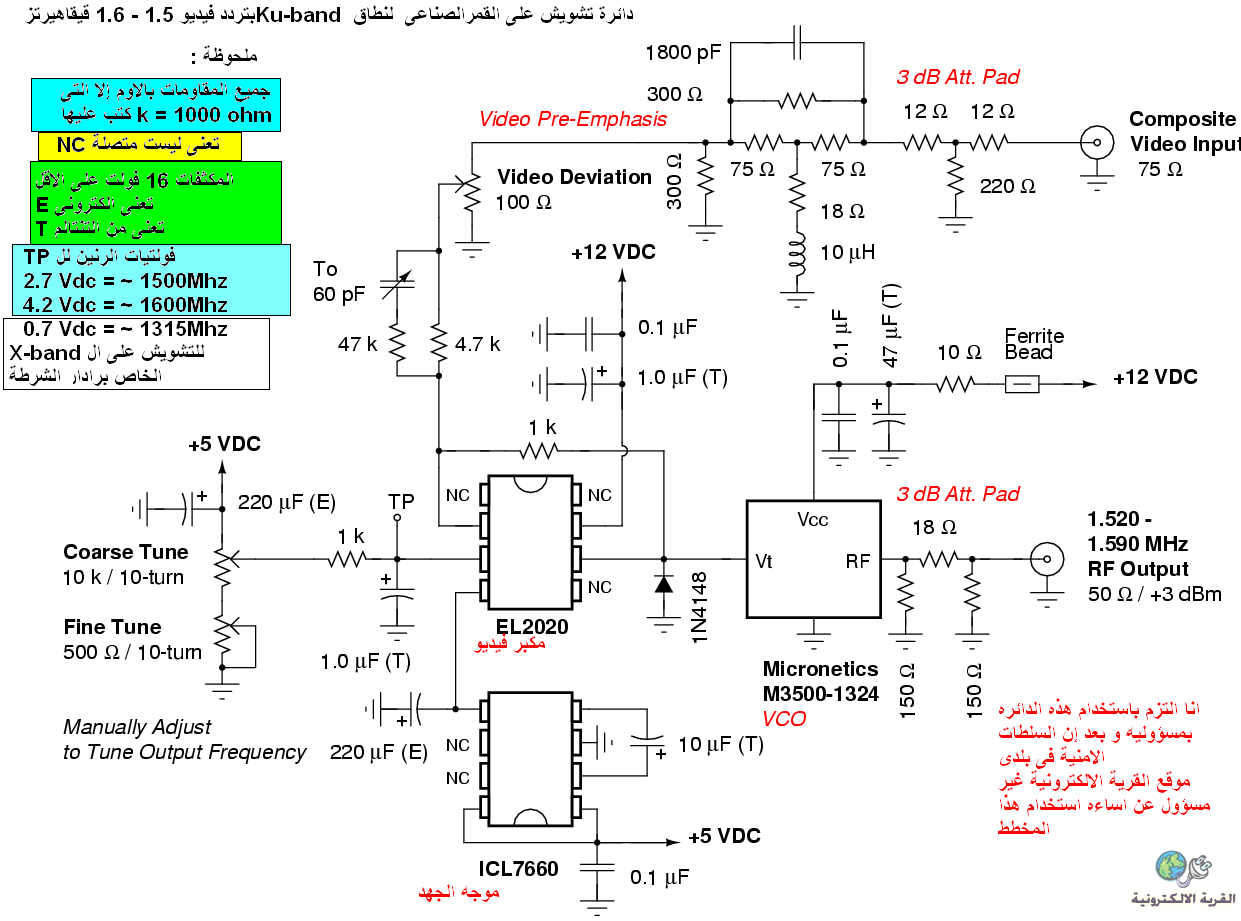

مميز : دائره التشويش على الاقمار الصناعية

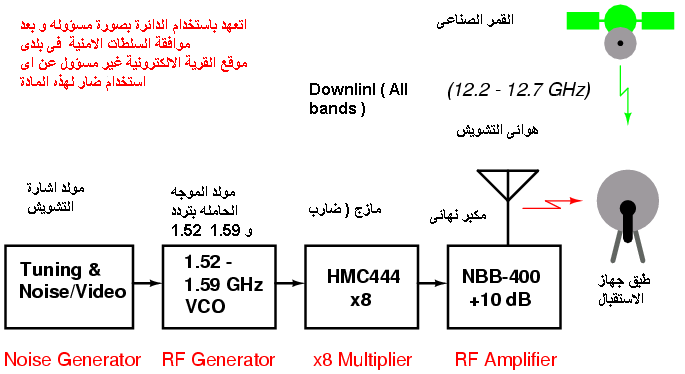

بسم الله الرحمن الرحيم تحذير : * هذه الداره نشرت لزياده المعرفة حول هذا المجال و اى استخدام غير مسؤول يعرض صاحبه للمسائله القانونية و موقع القرية الالكترونية بريء من هذا النوع من الاستخدمات و غير مسؤول عنه * انا التزم ان استخدم هذه الدائرة استخدام مسؤول و ان لا استخدمها للتشويش على اى قناه او اى جهاز استقبال إلا بإذن السلطه فى بلدى و الله على ما اقول شهيد . هنالك نوعين من أنواع التشويش على القنوات الفضائية : بصورة عامة النوع الاول للتشويش على كل مستخدمى القمر الصناعى النوع الثانى للتشويش على مستخدم معين للقمر الصناعى * الاول : التشويش على القمر الصناعى الذى يقوم ببث القناه  يقوم مركز بث القناه بثها الى القمر الصناعى عبر تردد معين يسمى Uplink وهذا التردد للارسال فقط و يقوم القمر الصناعى باستقبال اشاره تلك القناه و تكبيرها و اعاده ارسالها على تردد مختلف يسمى Downlink و بمدى تغطية القمر . يقوم المشوش بالتعرف على Uplink الخاص بالقناه المعينه وينشئ محطة ارسال على نفس التردد و لكن بقدرة ارسال اكبر و توجه الاطباق نحو القمر الصناعى و يتم ارسال البيانات . الان القمر الصناعى يستقبل اشارتين اشارة مركز بث القناه و اشارة المشوش ايهما سيختار ؟؟ سيختار الاشارة ذات الطاقة الاكبر ( القدرة الاكبر ) اذا سيختار اشارة المشوش و الان يقوم بتكبيرها و اعادة ارسالها و هكذا يتم ارسال اشارة التشويش و فى جهاز الاستقبال تختفى القناه الاصلية و تظهر اشارة التشوش * الثانى : هو التشويش على جهاز الاستقبال الخاص بالاقمار الصناعية ( الطبق + الرسيفر ) وهو اسهل من النوع الاول و اقل تكلفة ولكن هنا يتم التشويش بمعرفه ال Downlink الخاص بالقناه المراد التشويش عليها و يتم انشاء جهاز يرسل اشارات على نفس التردد Dowlink و يكون ذو قدره متوسطه و يوجه مباشرة الى ( الطبق ) و بهذه الطريقة تختفى تلك القناه من على جهاز الاستقبال و تظهر قناه التشويش ( اشارة التشويش ) الدائرة او الجهاز الذى سنقول بصناعته هو من النوع الثانى اى التشويش على مستخدم واحد فقط هذا هو المخطط الصندوقى  واخيرا الدائرة  هذه الصور للدائرة بعد التنفيذ هذا هو مولد الموجه الحامله  هذا هو المازج  هذا هو المكبر النهائى  هذا هو الهوائى و هو من النوع البوقى   هذا هو الشكل الكامل للمنظومه  المعلومات الموجوده فى هذا الموضوع تم مراجعتها مرارا ً بعض المعلومات موجوده فى مواقع اخرى هذا الموضوع جديد و لم ينقل من اى موقع اخر ( فى هذا الشكل ) ارجوا منكم الدعاء لى بالتوفيق فى الدنيا و الاخر و ان يرحمنى و يغفر لى و يغفر لوالدى و أن يجمعنى بهم فى جنة الفردوس وشكرا |
