اريد دائرة حماية من القصر

[OWNER]

السلام عليكم

اتعامل مع فولت 240 فولت وهو خطر
واريد دائرة عمليه وجيده اذا احترق الترانزيستور تفصل الكهرباء
لان كل اللود على الترانزيستور
احترق الترانزيستور معي مرتين وكان النتيجة غير مرضية
والفيوزات سلامتك وتعيش

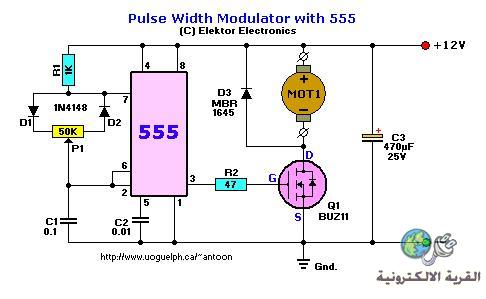

وهذه نفس الدائرة ولكن مع التعديل لتعمل على 220 فولت دي سي

عملت لها دائرة توحيد وبدلت الترانزيستور المناسب والدائرة شغاله

ولكن المصيبة اذا احترق الترانزيستور ما الذي يحصل
سيدور المحرك باقصى سرعته ولن يستجيب للفيوزات
اعرف انه خطر اخوتي ولكن هذا ما حصل معي
انا اريد اذا احترق الترانزيستور وحصل به قصر تفصل دائرة التوحيد
واريد دائرة الكترونية رجاااااااااء
وشكرا

[ماجد عباس محمد]

أولا ما هو التعديل لكى تعمل على 220 فولت مستمر؟؟
طبعا فى هذه الدائرة عند تلف الترانزيستور يعمل الموتور بأقصى سرعة و المفروض دوما يكون هناك دائرة تحديد السرعة عندما تزيد سرعة الموتور عن حد ما تفصل الدائرة

[noor1144]

وانا اريد ايضا هذه الدائرة يوجد في موضوع الاستاذ سعيد قادر عن الانفيرتر دائرة ولكن تحتاج الى بعض الافكار للتوصيل السليم يارفعها لكم

[OWNER]

التعديل كان كالاتي

وضعت موسفت ترانزيستور ذو فولت وتيار عالي ورقمه

irfp360

ووضعت مرحله تكبير الاشارة ترانزيستورين npn , pnp

ثم عملت دائرة توحيد التيار دايود بردج 220 فولت دي سي

والعناصر الاخرى الازمه لدائرة التوحيد

لان الموتور يحتاج الى هذه التغذية

وصرت بآخر فتره اضع ترانسفورمر من 220 الى 110 احسن لاني لن استخدم اقصى سرعة للموتور وللامان

المشكلة ان اذا ترانزيستور اذا عمل قصر و شغلت الكهرباء الموتور سيعمل ولكن بداية غير جيده شرار قوي وصوت عالي قد يحرق الارمتشر للموتور

اريد دائرة الكترونية للفصل عند القصر اظن سهله ولكن لاتحضرني

السيركت بريكر والفيوزات ساستخدمها كاضافه

ولكن موضوعي الان عن الدوائر الاكترونية

ما رايك يا خي عن الدوائر الاكترونية التي تستخدم الريلي عند الفصل هل جيده

لاحظت كثيرا في دوائر التحكم في سرعة الموتور الجاهزة

انه عندما يحصل قصر في الترانزيستور ونقوم باستبداله

احيانا بنسبه 70 بالمئة تبدل معه المكثف 400 فولت 470 مايكروفاراد

بتاع دائرة التوحيد

انا اول اقوم بتبديل الترانزيستور وتشغيل الدائرة ولكن الاحظ ان هناك صوت زنه وانطلاقه غير طبيعية

ولكن عندما ابدل المكثف تتعدل الامور

احيانا اجد انه متحطم من الداخل ومش ظاهر عليه ابدا

فسؤالي هل تحطم المكثف نتيجه التاخير الزمني البسيط للريلي ؟!؟

انا هكذا فسرتها

لذلك انا اريد شيء قوي وجميل جدا يفصل بامان

ودائرة اخرى تستخدم الريلي لدراسة مراحلها لاني بحثت كثيرا ولم اجدا

اعتذر جدا على الاطاله ولكن كان يجب ان اوضح لك ما الاحظه

[ماجد عباس محمد]

لماذا دائرة التكبير؟ فقد تحكمت فى موسفيت 200 أمبير بخرج 4011 مباشرة

عموما موتورات التيار المستمر يفضل التحكم فيها مباشرة بواسطة ثايريستور

للحماية من التيار يستخدم معها فيوزات سريعة مخصوصة تسمى هاى رابشر مخصصة للدوائر الإلكترونية لتحترق قبل أشباه الموصلات و يقاس التيار بواسطة محول تيار current transformer

عموما وضعت هنا دائرة للحماية ضد ارتفاع التيار يمكنك البحث عنها لكن الدوائر التقليدية لا تحتقظ بحالة القطع عند زيادة التيار
أى أنها تقطع فيقل التيار فتعود للتوصيل و هكذا وهو شيئ خطير لذا يجب أن يستخدم معها شيء عندما تفصل يصل هكذا حتى يعمل لها reset
بالنسبة للمكثف فلا أستطيع الحكم بدون الدائرة لتحديد أيها تلف أولا فسبب تلف الثانى فالمنطق يقول تلف الترانزيستور لا يؤثر على مكثف التغذية لكن تلف المكثف يترك كثير من التموجات على الجهود مسببا ارباك للدائرة فتتلف

[OWNER]

عفوا ابحث عنها اين ؟؟

في المنتدى بشكل عام

ياريت رابط مباشر

وشكرا
