مساعدة من فضلكم

[prohacking]

السلام عليكم
اشتريت مكبر صوت مستعمل من نوع sony
فوجدته لا يعمل وعندما فتحته وجدت الأسلاك غير مركبة في مكانها
توجد تلات مكونات
1

2

3

والأسلاك هي كالتالي
الأحمر والأبيض والأصفر




المرجو إعطائي كيف سأركب الأسلاك
يعني السلك الأحمر في الصورة 1 أو 2 أو 3 وكدالك الأبيض و الأصفر
جزاكم الله خيرا

[بسام1970]

المشاركة الأصلية كتبت بواسطة prohacking

السلام عليكم
اشتريت مكبر صوت مستعمل من نوع sony
فوجدته لا يعمل وعندما فتحته وجدت الأسلاك غير مركبة في مكانها
توجد تلات مكونات
المرجو إعطائي كيف سأركب الأسلاك
يعني السلك الأحمر في الصورة 1 أو 2 أو 3 وكدالك الأبيض و الأصفر
جزاكم الله خيرا

إذا علمت المبدأ أو الفكرة فسوف لن تواجه مشكلة

الألوان قد لا تعني الكثير لأن كل شركة عندها بضعة لفات من الألوان قد تستخدم هذا اللون لهذه السماعة والآخر لتلك...

صحيح أن بعض الشركات تلتزم بأن اللون الأحمر للسماعة الكبرى ...ولكن لا تعتمد على ذلك لأن الكثير من الصناعات تكون الألوان عشوائية

والآن إلى مبدأ وصل السماعات

أعلم أن دائرة الفلتر أو موزع التذبذبات الصوتية تعمل كالتالي

تسمح للصوت الغليظ أو المنخفض بأن يصل للسماعة الكبرى

الصوت الحاد إلى الوسطى

الصوت الرفيع أو الحاد جدا للصغرى

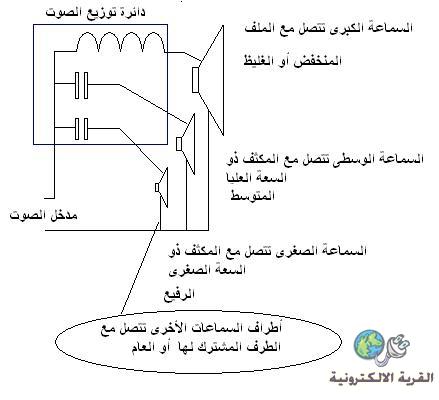

فهم دائرة الفلتر أو الموزع:

الملف يقوم بخنق الصوت الرفيع الحاد ويسمح بالصوت الغليظ إلى السماعة الكبرى

المكثف ذو السعة الأكبر (بين المكثفين الزرقاوين) يسمح بمرور الصوت المتوسط (حاد) إلى السماعة الوسطى
المكثف الأصغر يسمح بمرور الصوت الحاد جدا كالهمس إلى السماعة الصغرى

هناك مقاومة لونها أبيض قد تتصل على التوازي مع أحد السماعات ولكن لا تعبأ بها إذا تتبعت أطراف المكثفات كما في المخطط


مع تمنياتي لك بالتوفيق وعدم إزعاج الجيران!
