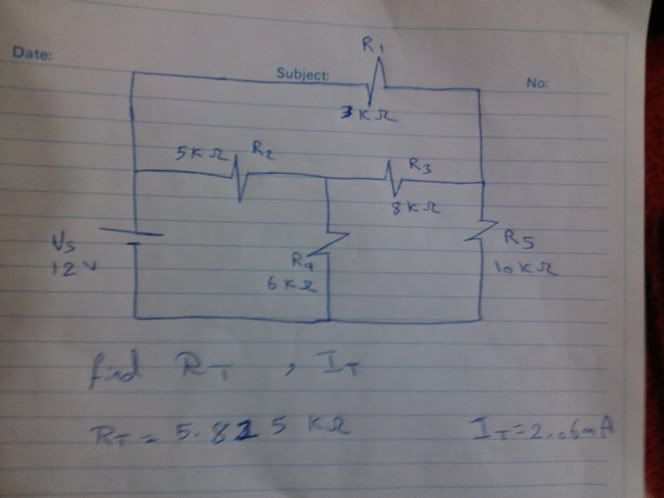

محتاج طريقة الحل لهذه الدائرة الكهربائية

[moghastar]

المفروض ان الحل النهائي يكون نفس الحل الموجود في آخر الصورة

[حيدر علاج حسن]

انسب طريقة هي استخدام معادلات ماكسويل ...

[moghastar]

طب معلش هتعبك شوية .. ممكن تقولي ازاي أحلها بمعادلات ماكسويل
ولك جزيل الشكر

[حيدر علاج حسن]

اذا كنت قد تعرفت على هذه الطريقة من قبل فسوف يكون الحل بسيط ..
كما ترى الدائرة تتكون من ثلاث حلقات ..
نعطي تيار افتراضي لكل حلقة فنحصل على ثلاث معادلات و بعد حلها نحصل على قيم التيارات الثلاثة ..
المعادلات :

11 I1- 6 I2 _5 I3=12 --------- 1
-6 I1 +24 I2 - 8 I3 =0 -----------2
-5 I1 -8 I2 +16 I3 =0 -----------3

بعد حل هذه المعادلات نحصل على I1,I2&I3 ونكون قد انهينا 99% من حل السؤال

[حيدر علاج حسن]

لا اعرف الطريقة التي تستخدمها لحل المعادلات ..
انا احلها باستخدام المصفوفات فتضهر قيمة المحددات كما يلي :
D=1864
D1=3840
D2=1632
D3=2016
و لاستخراج I1 نقسم D1 على D
و لاستخراج I2 نقسم D2 على D
و لاستخراج I3 نقسم D3 على D
و بما انك تريد فقط التيار الكلي و الذي هو نفسه I1
3840 ÷ 1864 =2.06 ملي امبير

المقاومة الكلية = جهد المصدر ÷ التيار الكلي
= 12 ÷ 2.06 = 5.82 كيلو اوم

[moghastar]

تسلم يا غالي .. مشكور جدا
ومعلش تعبتك معايا جدا
هشوف دلوقت طريقة الحل بتاعتك وان شاء الله أقدر أفهمها

شكرا جزيلا

[حيدر علاج حسن]

معادلات ماكسويل ليس من السهل فهمها و بالاخص ان الحل مختصر ..
اما ان تفهمها من الاستاذ او نفتح بها موضوع خاص هنا .
